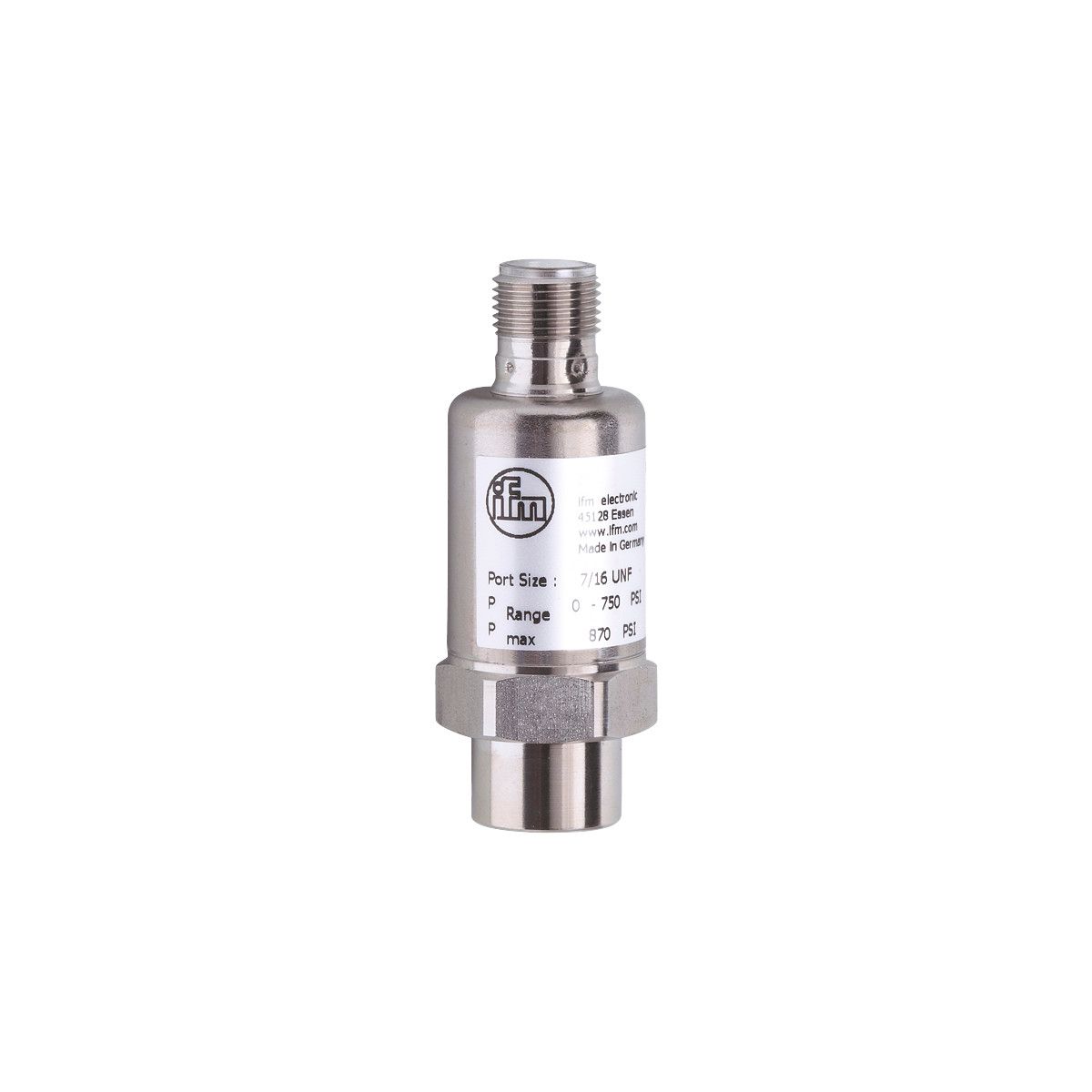

| 型号: | PC9013 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 压力变送器PT-075PSBU76-B-DVG/US/W
|
产品介绍 - 准确的线性 0...10 V 输出信号
- 高重复性和低线性误差
- 高负载保护，长期稳定性
- 坚固的不锈钢外壳，适用于严苛的工业环境
- 工作温度范围广，防护等级高
技术参数： | 产品特征 |
|---|
| 输出信号 | 模拟信号 | | 测量范围 [psi] | 0...750 | | 系统接口 | 螺纹连接 7/16" - 20 UNF 内螺纹 | | 应用 |
|---|
| 应用 | 用于工业应用 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -25...90 | | 爆破压力最小值 [psi] | 8702 | | 抗压强度 [psi] | 870 | | 压力 | 相对压力 | | 电气数据 |
|---|
| 工作电压 [V] | 16...36 DC | | 电流损耗 [mA] | < 6 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 1 | | 输出信号 | 模拟信号 | | 模拟输出数量 | 1 | | 模拟电压输出 [V] | 0...10 | | 负载电阻最小值 [Ω] | 2000 | | 测量/设定范围 |
|---|
| 测量范围 [psi] | 0...750 | | 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 1,4; (包括：安装拧得过紧导致的漂移、零点和测量范围误差) | | 线性偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | | 滞后偏差 [测量范围值的%] | < ± 0,3 | | 长时间稳定性 [测量范围值的%] | < ± 0,1; (每6个月) | | 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,1; (-25...90 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,1; (-25...90 °C) | | 工作条件 |
|---|
| 环境温度 [°C] | -25...90 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 67; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 4 kV 耦合夹具 | | EN 61000-4-5 Surge | 1 kV DC产品的信号 | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V |
| | 抗冲击 | | DIN IEC 68-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN IEC 68-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 1116 | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 74.5 | | 原材料 | 不锈钢(1.4404 / 316L); PA | | 材料(接液部件) | 不锈钢(1.4404 / 316L) | | 开关动作寿命 | 五千万 | | 系统接口 | 螺纹连接 7/16" - 20 UNF 内螺纹 | | 注释 |
|---|
| 注释 | | BFSL = Best Fit Straight Line | | LS = 极限点设定 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| |
