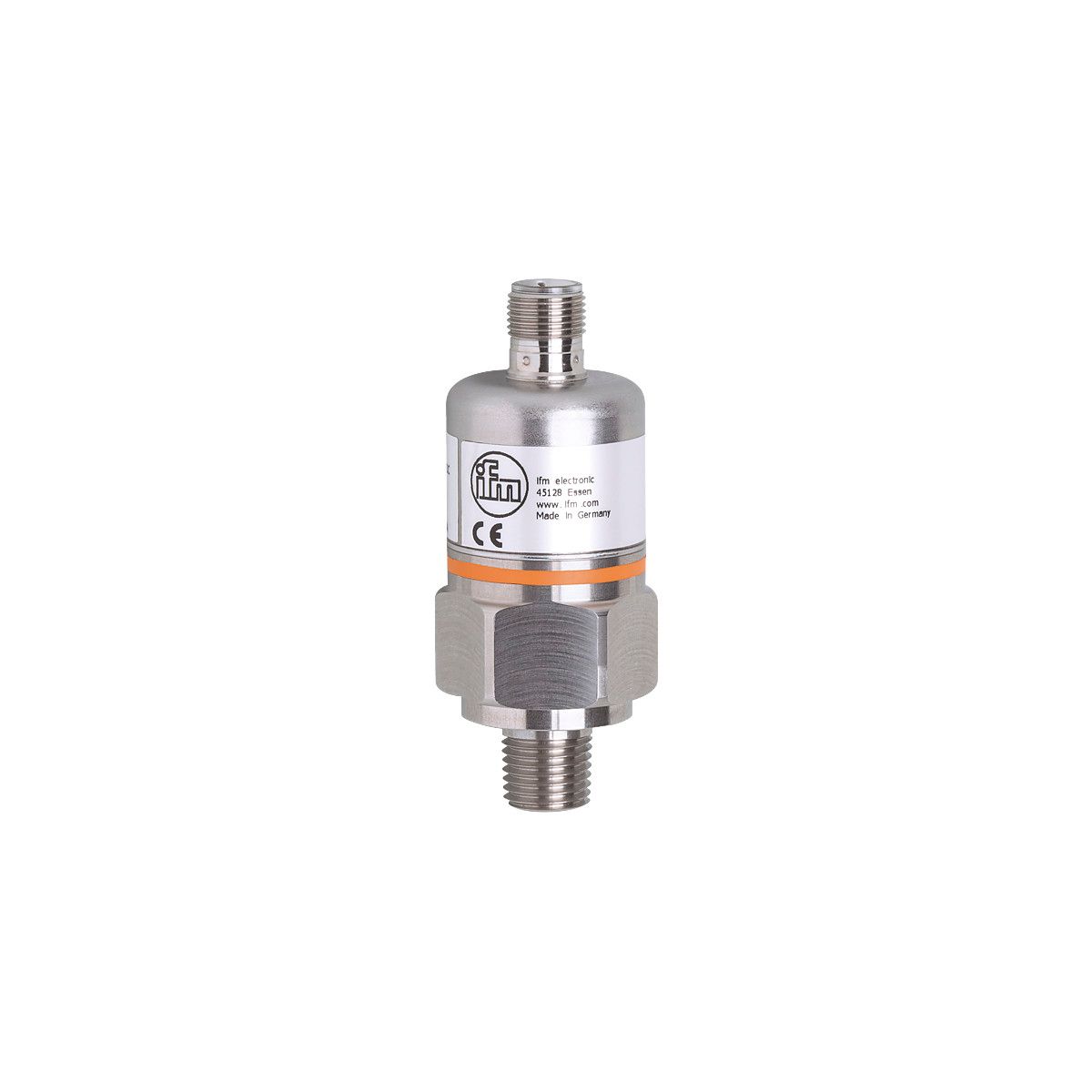

| 型号: | PX9118 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 带陶瓷测量单元的压力变送器PA-010WRBN14-B-DVG/US/V
|
产品介绍 - 用于移动机器的耐用设计
- 准确的模拟输出
- 高负载保护，长期稳定性
- 高于 1 亿次压力周期的使用寿命
- 较高的抗冲击和振动能力
技术参数： | 产品特征 |
|---|
| 输出信号 | 模拟信号 | | 测量范围 [inH2O] | 0...100 | | 系统接口 | 螺纹连接 1/4" NPT 外螺纹 内螺纹:M5 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 应用 | 用于工业应用 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -25...90 | | 爆破压力最小值 [inH2O] | 12043 | | 抗压强度 [inH2O] | 2400 | | 压力 | 相对压力 | | 电气数据 |
|---|
| 工作电压 [V] | 16...32 DC | | 电流损耗 [mA] | < 18 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 1 | | 输出信号 | 模拟信号 | | 模拟输出数量 | 1 | | 模拟电压输出 [V] | 0...10 | | 负载电阻最小值 [Ω] | 2000 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 [inH2O] | 0...100 | | 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < 0,15; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 0,35 (BFSL) / < ± 0,75 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) | | 长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) | | 温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | 0,3; (0...80 °C) | | 反应时间 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 3 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 30 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | 干扰辐射 | 根据公路车辆标准004/104/EC / CISPR 25 | | 抗扰度 | 根据公路车辆标准004/104/EC / ISO 11452-2 | | HF电磁场辐射 | 100 V/m | | 脉冲阻抗 | ISO 7637-2 / 严格等级3 |
| | 抗冲击 | | DIN IEC 68-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN IEC 68-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 550 | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 213 | | 原材料 | 不锈钢(1.4404 / 316L); FKM; PA; EPDM/X | | 材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM | | 开关动作寿命 | 1亿 | | 系统接口 | 螺纹连接 1/4" NPT 外螺纹 内螺纹:M5 | | 已集成限制器元件 | 否(可以改装 ) | | anzeigen-bedienelemente |
|---|
| 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| |
