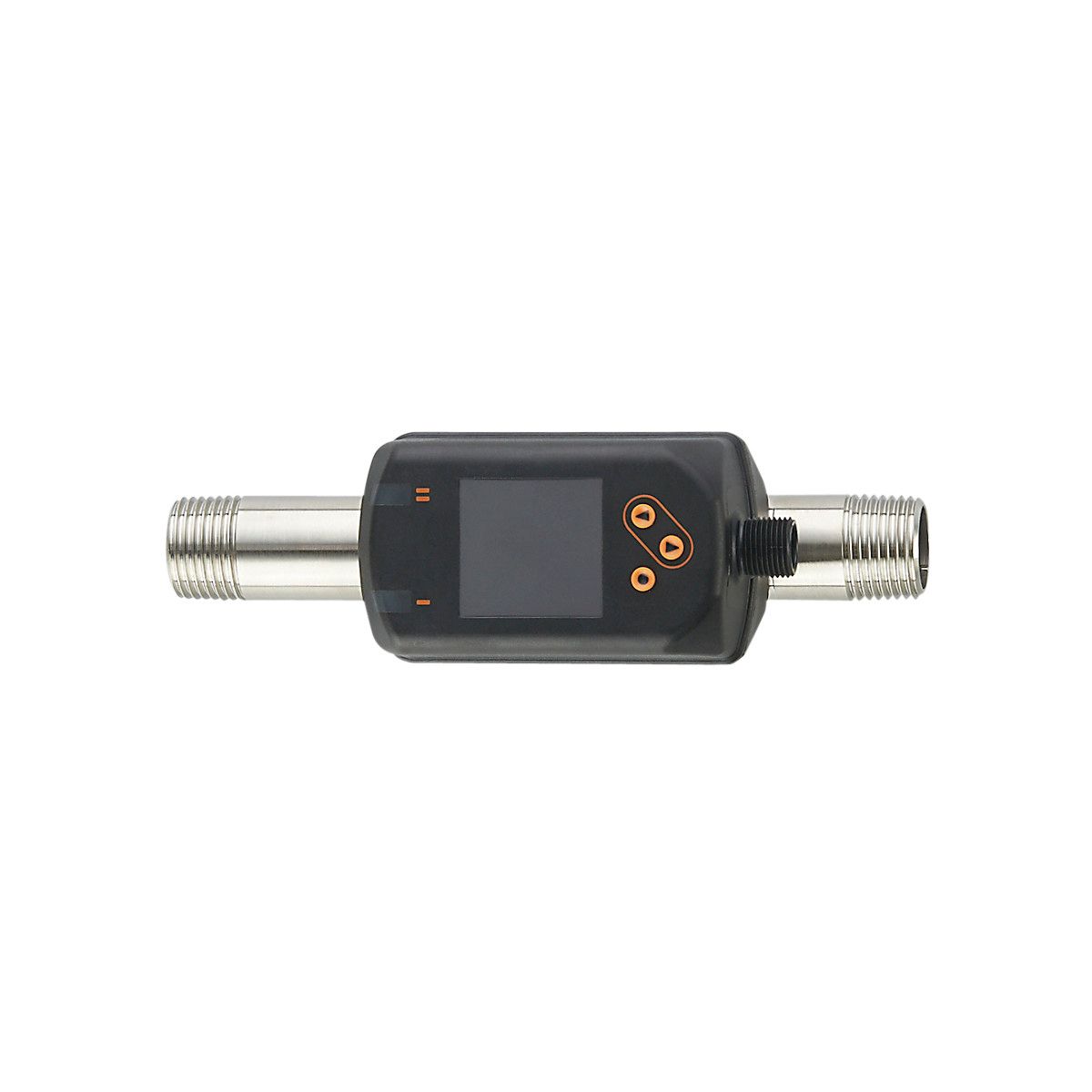

| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 测量范围 | | 4...1250 l/min | 0.3...99.8 m/s | 0.25...75 m³/h |
|
| 系统接口 | 螺纹连接 R 1/2 DN15 |
| 应用 |
|---|
| 应用 | 用于工业应用 |
| 介质 | 压缩空气 |
| 介质温度 [°C] | -10...60 |
| 爆破压力最小值 [bar] | 64 |
| 爆破压力最小值 [MPa] | 6.4 |
| 抗压强度 [bar] | 16 |
| 抗压强度 [Mpa] | 1.6 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (符合EN 50178 SELV/PELV标准) |
| 电流损耗 [mA] | < 80 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 1 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输入 |
|---|
| 输入 | 计数器复位 |
| 输出 |
|---|
| 输出信号 | 开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 150; (每个输出) |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (可调整量程) |
| 负载最大值 [Ω] | 500 |
| 脉冲输出 | 流量计 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | | 4...1250 l/min | 0.3...99.8 m/s | 0.25...75 m³/h |
|
| 显示范围 | | 0...1500 l/min | 0...119.8 m/s | 0...90 m³/h |
|
| 分辨率 | |
| 开关点, SP | | 11...1250 l/min | 0.9...99.8 m/s | 0.65...74.97 m³/h |
|
| 复原点, rP | | 5...1243 l/min | 0.4...99.3 m/s | 0.28...74.6 m³/h |
|
| 测量值起点, ASP | | 0...1000 l/min | 0...79.8 m/s | 0...60 m³/h |
|
| 测量值终点, AEP | | 250...1250 l/min | 20...99.8 m/s | 15...75 m³/h |
|
| 较小流量cut-off, LFC | | 1...13 l/min | 0.1...1.1 m/s | 0.09...0.8 m³/h |
|
| 步距 | |
| 流量监控 |
|---|
| 测量范围 | | 0...100000000 m³ | 0...353146667.2 scf |
|
| 显示范围 | | 0...100000000 m³ | 0...353146667.2 scf |
|
| 开关点, SP | | 0.001...10000000 m³ | 0.05...353146667.2 scf |
|
| 脉冲值 | | 0.001...10000000 m³ | 0.05...353146667.2 scf |
|
| 设定步距 | |
| 脉冲长度 [s] | 0.002...2 |
| 温度监控 |
|---|
| 测量范围 | |
| 显示范围 | | -24...74 °C | -11.2...165.2 °F |
|
| 分辨率 | |
| 开关点, SP | | -9.7...60 °C | 14.6...140 °F |
|
| 复原点, rP | | -10...59.7 °C | 14...139.4 °F |
|
| 测量值起点 | |
| 测量值终点 | |
| 设定步距 | |
| 精度/偏差 |
|---|
| 温度系数 [1/K] | ± 0,07 % MW |
| 精确度(在测量范围) | ± (15 % MW + 1,5 % MEW); (空气质量等级344所要实现的最大值 (DIN8573-1:2010); 当使用公差等级T3 / T4的管道时; 入口和出口管长度无边缘和突发直径变化; 管内表面无毛刺) |
| 重复精度 | ± 1,5 % MW |
| 温度监控 |
|---|
| 精确度 [K] | ± 0,5; (在流量测量范围极限内的介质流量) |
| 反应时间 |
|---|
| 反应时间 [s] | 0.1; (dAP = 0) |
| 用于开关量输出的阻尼dAP [s] | 0...5 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | T09 = 0,5 |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 CDV |
| 外形 | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 6 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 5.9 |
| 支持的DeviceID | |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...60 |
| 存储温度 [°C] | -20...85 |
| 允许***相对空气湿度 [%] | 90 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | |
| CPA认证 | | 型号 | 004TG | | 准确度等级 | - | | 最大允许误差 | ± 16,5 % FS | | Q (min) | 0,25 m³/h | | Q (t) | - | | Q (max) | 75 m³/h |
|
| 抗震 | | DIN EN 68000-2-6 | 5 g (10...2000 Hz) |
|
| MTTF [年] | 195 |
| UL认证 | |
| 承压设备指令 | 良好的工程实践; 可用于稳定的气体液体组2 |
| 机械技术数据 |
|---|
| 重量 [g] | 546.5 |
| 原材料 | PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM |
| 材料(接液部件) | 不锈钢(1.4301/304); 不锈钢(1.4305/303); FKM; 陶瓷 已玻璃钝化; PPS-GF40; 丙烯酸酯 |
| 系统接口 | 螺纹连接 R 1/2 DN15 |
| 显示器/操作件 |
|---|
| 显示 | | 彩色显示 1,44", 128 x 128 像素 | | 2 x LED, 黄色 |
|
| 注释 |
|---|
| 注释 | | MW = 测量值 | | MEW = Final value of the measuring range | | 根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量 | | 有关安装和使用的说明，请您参见使用指南。 |
|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
