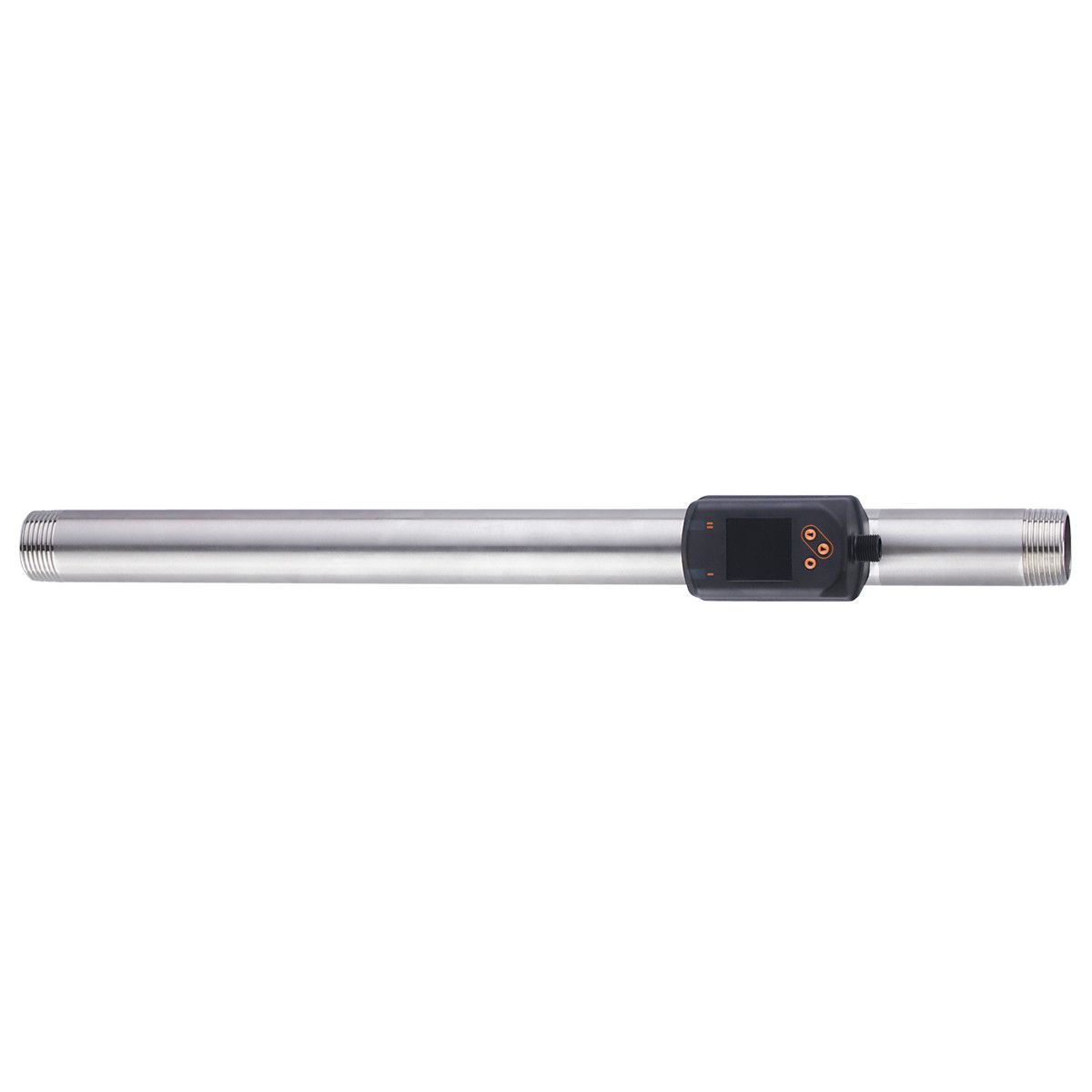

压缩空气流量计SD8501

过程传感器 >> 流量传感器/流量计

压缩空气流量计SD8501

型号: SD8501
品牌: IFM
产地: 德国
索取资料及报价


型号:	SD8501
品牌:	IFM
产地:	德国
产品别名:	压缩空气流量计SDN11DGXFRKG/US-100

产品介绍

精确测量流量、消耗量、压力和介质温度
高灵敏度、高重复性和高测量动态性
用于对工业用压缩空气进行检测
红/绿显示，用于明确标识可接受的范围
显示屏可进行旋转，方便进行***排列

技术参数：

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

25...7945 scfh

0.4...132.4 scfm

1.2...340.2 ft/s

系统接口

螺纹连接 1" NPT DN25

应用

用于工业应用

介质

压缩空气

介质温度 [°C]

-10...60

爆破压力最小值 [psi]

928

抗压强度 [psi]

232

电气数据

工作电压 [V]

18...30 DC; (符合EN 50178 SELV/PELV标准)

电流损耗 [mA]

< 80

防护等级

III

反相保护

有

开机延迟时间 [s]

总的输入/输出

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

输入

计数器复位

输出

输出信号

开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)

电气设计

PNP/NPN

数字输出数量

输出功能

常开/常闭; (可设定参数)

开关量输出DC电压降最大值 [V]

2.5

开关量输出DC的持续电流负载 [mA]

150; (每个输出)

模拟输出数量

模拟电流输出 [mA]

4...20; (可调整量程)

负载最大值 [Ω]

500

脉冲输出

流量计

短路保护

有

短路保护类型

脉冲

过载保护

有

测量/设定范围

测量范围

25...7945 scfh

0.4...132.4 scfm

1.2...340.2 ft/s

显示范围

0...9535 scfh

0...158.9 scfm

0...408.2 ft/s

分辨率

5 scfh

0.1 scfm

0.2 ft/s

开关点, SP

69...7943 scfh

1.1...132.4 scfm

3...340.1 ft/s

复原点, rP

30...7904 scfh

0.5...131.7 scfm

1.3...338.4 ft/s

测量值起点, ASP

0...6357 scfh

0...105.9 scfm

0...272.2 ft/s

测量值终点, AEP

1589...7946 scfh

26.5...132.4 scfm

68...340.2 ft/s

较小流量cut-off, LFC

9...85 scfh

0.2...1.4 scfm

0.4...3.6 ft/s

步距

1 scfh

0.1 scfm

0.1 ft/s

监控压力

测量范围 [psi]

-15...232

显示范围 [psi]

-15...290

分辨率 [psi]

开关点, SP [psi]

-13...232

复原点, rP [psi]

-15...231

测量值起点 [psi]

-15...186

测量值终点 [psi]

32...232

设定步距 [psi]

流量监控

测量范围

0...100000000 m³

0...353146667.2 scf

显示范围

0...100000000 m³

0...353146667.2 scf

开关点, SP

0.001...10000000 m³

0.05...353146667.2 scf

脉冲值

0.001...10000000 m³

0.05...353146667.2 scf

设定步距

0.0001 m³

0.005 scf

脉冲长度 [s]

0.007...2

温度监控

测量范围

-10...60 °C

14...140 °F

显示范围

-24...74 °C

-11.2...165.2 °F

分辨率

0.2 °C

0.5 °F

开关点, SP

-9.7...60 °C

14.6...140 °F

复原点, rP

-10...59.7 °C

14...139.4 °F

测量值起点

-10...46 °C

14...114.8 °F

测量值终点

4...60 °C

39.2...140 °F

设定步距

0.1 °C

0.1 °F

精度/偏差

温度系数 [1/K]

± 0,07 % MW

精确度(在测量范围)

class 141: ± (2 % MW + 0,5 % MEW); class 344: ± (6 % MW + 0,6 % MEW) ; 空气质量符合ISO 8573-1:2010标准; 在介质温度 73 °F

重复精度

± (0,4 % MW + 0,1 % MEW)

监控压力

重复精度 [終值的百分比]

± 0,2

特征曲线偏差 [終值的百分比]

< ± 0,5; (BFSL = Best Fit Straight Line)

测量范围值的最大温度系数 [% MEW / 10 K]

± 0,15

零点的最大温度系数 [% MEW / 10 K]

± 0,25

温度监控

精确度 [K]

± 0,5; (在流量测量范围极限内的介质流量)

反应时间

反应时间 [s]

0.1; (dAP = 0)

用于开关量输出的阻尼dAP [s]

0...5

监控压力

反应时间 [s]

0.05

温度监控

响应时间T05 / T09 [s]

T09 = 0,5

软件/编程

参数设定

迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

7.2

支持的DeviceID

运行方式	DeviceID
默认	867

工作条件

环境温度 [°F]

32...140

存储温度 [°C]

-4...185

允许***相对空气湿度 [%]

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗震

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [年]

183

UL认证

UL认证编号	I012
文件数量UL	E174189

承压设备指令

良好的工程实践; 可用于稳定的气体液体组2

机械技术数据

重量 [g]

1581

原材料

PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM

材料(接液部件)

不锈钢(1.4301/304); 不锈钢(1.4305/303); FKM; 陶瓷已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯

系统接口

螺纹连接 1" NPT DN25

显示器/操作件

显示

	彩色显示 1,44", 128 x 128 像素
	2 x LED, 黄色

注释

MW = 测量值

MEW = Final value of the measuring range

根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量

有关安装和使用的说明，请您参见使用指南。

包装单位

1 件

电气连接

接口

接插件: 1 x M12

产品认证
CE认证	√
EAC认证	√
IOLINK认证	√
CUL认证	√
