位置传感器 >> 电感式接近开关

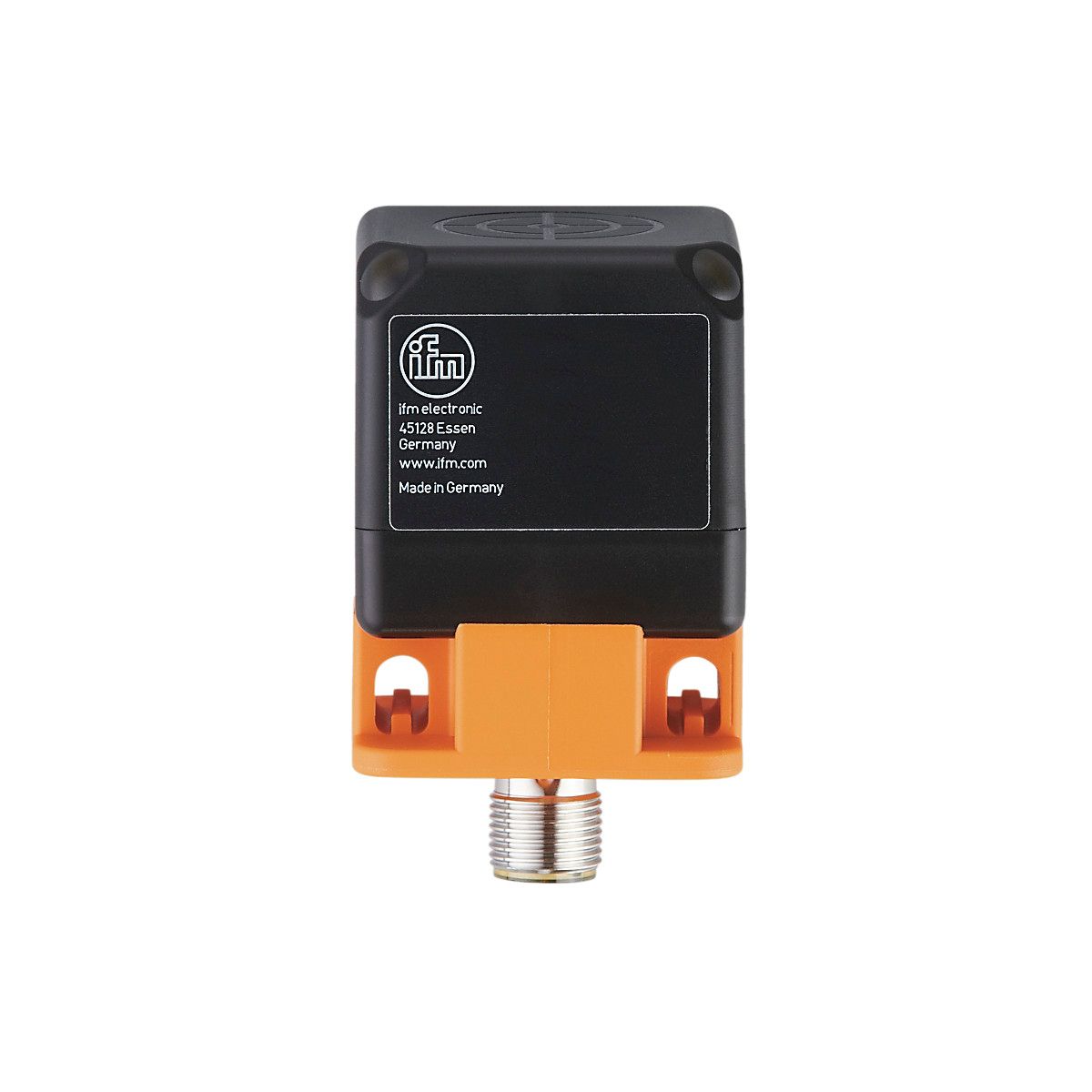

带IO-Link接口的模拟量电感式接近开关IM5141
| |
| 型号: | IM5141 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 带IO-Link接口的模拟量电感式接近开关IMC4026A1PKG/IO/US
|
产品介绍 - 非接触式测量距离长达 26 mm
- 精准的线性电流输出
- 工作温度范围大
- 高重复性
- 用于检查工作范围和操作的 LED 显示
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) | | 输出功能 | 常开/常闭; (可设定参数) | | 通信接口 | IO-Link | | 外壳 | 矩形的 | | 尺寸 [mm] | 40 x 40 x 54 | | 电气数据 |
|---|
| 工作电压 [V] | 15...30 DC | | 电流损耗 [mA] | < 33 | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 100 | | 模拟电流输出 [mA] | 4...20; (线性; 梯度: 0,64 mA/mm; 用于正面接近和由低碳钢制成的目标: 90 x 90 x 1 mm) | | 负载最大值 [Ω] | 500; (Ub <=18 V;; 负载最大值 <=400 Ω) | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 测量范围 [mm] | 1...26 | | 开关点IO-Link [mm] | 3.44...24.2 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3 | | 迟滞 [Sr的百分比] | 3...15 | | 注意滞后 | | | 模拟输出的线性误差 [%] | ± 2; (测量范围终值) | | 重复性模拟输出 [%] | ± 2; (测量范围终值) | | 温度系数 [%/K vom MEW] | ±0,15 | | 温度变化率 [% vom MEW] | ±5 | | 反应时间 |
|---|
| 反应时间 [ms] | < 20 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 3.2 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 开关循环数计数器; 开启循环计数器; 运行小时数计数器; 内部温度; 应用特定标签 | | 支持的DeviceID | | | 注释 | | | 工作条件 |
|---|
| 环境温度 [℃] | -25...80 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 | 等级B |
| | MTTF [年] | 232 | | UL认证 | | Ta | -25...70 ℃ | | Enclosure type | Type 1 | | 电源 | Limited Voltage/Current | | UL认证编号 | A025 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 157.5 | | 外壳 | 矩形的 | | 感应面 | 5个位置可选 | | 安装 | 非齐平安装 | | 尺寸 [mm] | 40 x 40 x 54 | | 原材料 | PA; 黄铜 白青铜-镀层 | | 显示器/操作件 |
|---|
| 显示 | | 测量范围内目标 | 1 x LED, 黄色 灯 | | 测量范围外目标 | 1 x LED, 黄色 闪烁 | | 操作 | LED, 绿色 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
