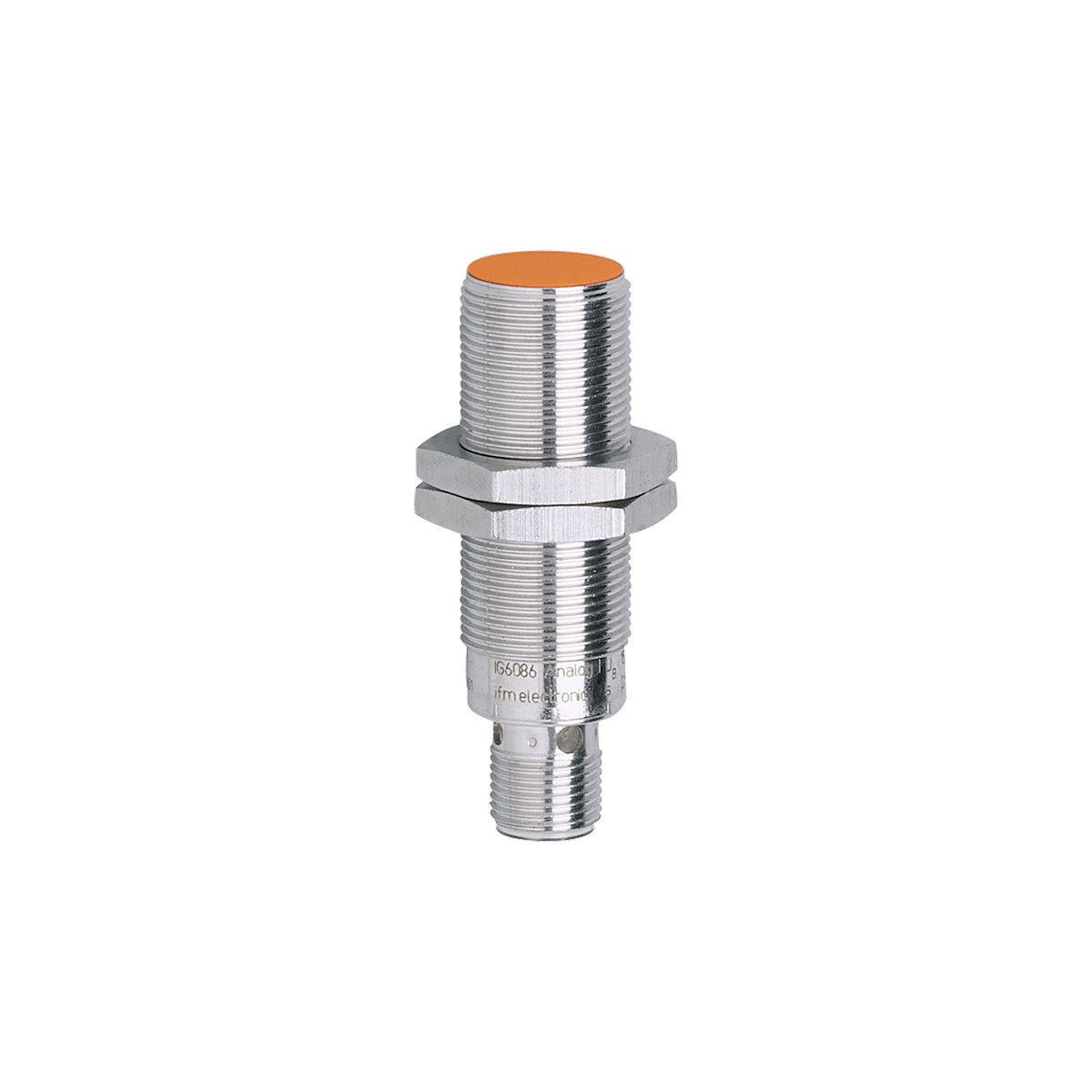

带IO-Link接口的模拟量电感式接近开关IG6087
| |
| 型号: | IG6087 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 带IO-Link接口的模拟量电感式接近开关IGK4005A2PKG/IO/US
|
产品介绍 - 准确的线性化输出信号
- 极高的重复性
- 用于非接触式距离测量
- 工作温度范围大
- 坚固的金属外壳，适用于严苛的工业环境
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) | | 输出功能 | 常开/常闭; (可设定参数) | | 通信接口 | IO-Link | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M18 x 1 / L = 60 | | 电气数据 |
|---|
| 工作电压 [V] | 15...30 DC | | 电流损耗 [mA] | < 30 | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 300 | | 模拟电压输出 [V] | 0...10; (线性; 梯度: 2,222 V/mm; 用于正面接近和由低碳钢制成的目标: 18 x 18 x 1 mm) | | 负载电阻最小值 [Ω] | 2000 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 测量范围 [mm] | 0.5...5 | | 开关点IO-Link [mm] | 0.94...4.68 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.5 / 铜: 0.4 | | 迟滞 [Sr的百分比] | 3...15 | | 注意滞后 | | | 模拟输出的线性误差 [%] | ± 1; (测量范围终值) | | 重复性模拟输出 [%] | ± 1; (测量范围终值) | | 温度系数 [%/K vom MEW] | ±0,15 | | 温度变化率 [% vom MEW] | ±5 | | 反应时间 |
|---|
| 反应时间 [ms] | < 10 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 3.2 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 开关循环数计数器; 开启循环计数器; 运行小时数计数器; 内部温度; 应用特定标签 | | 支持的DeviceID | | | 注释 | | | 工作条件 |
|---|
| 环境温度 [℃] | -25...80 | | 外壳防护等级 | IP 65; IP 66; IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 | 等级B |
| | 抗振强度 | | EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度 |
| | 抗冲击 | | EN 60068-2-27 Ea | 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| | 持续抗冲击性 | | EN 60068-2-27 | 40 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
| | 快速温度变化 | | EN 60068-2-14 Na | TA = -25℃; TB = 80℃; t1 = 30 min; t2 = < 10 s 50个周期 |
| | MTTF [年] | 220 | | UL认证 | | Ta | -25...60 ℃ | | Enclosure type | Type 1 | | 电源 | Limited Voltage/Current | | UL认证编号 | A024 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 54 | | 外壳 | 螺纹结构 | | 安装 | 齐平安装 | | 尺寸 [mm] | M18 x 1 / L = 60 | | 螺纹代号 | M18 x 1 | | 原材料 | 外壳: 黄铜 白青铜-镀层; 感应面: PBT 桔黄色; LED-Fenster: PEI; 固定螺母: 黄铜 白青铜-镀层 | | 拧紧扭矩 [Nm] | 25 | | 显示器/操作件 |
|---|
| 显示 | | 测量范围内目标 | 4 x LED, 黄色 灯 | | 测量范围外目标 | 4 x LED, 黄色 闪烁 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | IOLINK认证 | √ | | CUL认证 | √ |
| |
