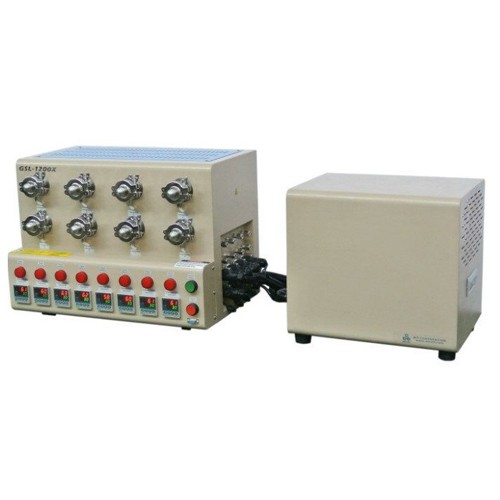

GSL-1200X-MGI-8是一款1200℃小型8通道管式炉,其炉管直径为20mm,可用于高通量烧结,最高温度可达1200℃。每个加热模块都由独立的温控系统控制,每个炉管采用真空法兰密封,可同时放入8个样品,在真空或气氛保护环境下进行不同温度的热处理,占地小,能耗低,是高校、科研院所、工矿企业做高温烧结、金属退火、质量检测用的理想产品。
产品名称 | 1200℃小型8通道管式炉(高通量烧结) |
炉体结构 | 炉体由8个小管式炉组成,采用石英炉管,尺寸为20 OD x 17 ID x192 Lmm 每个加热模块都由独立的温控系统控制,最高温度可达1200℃ 快速密封法兰,炉体两侧分别有8个独立的进气口和8个独立的出气口,保证每个通道的样品都可在真空或气氛保护环境下进行热处理 可同时放入8个样品,在不同温度下进行热处理 |
加热元件 | 掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命) |
工作温度&加热区 | 连续工作温度1100℃ 最高工作温度 1200℃(< 1 hrs) 加热区长度:55mm(±5℃) 恒温区长度:20mm(±2℃) |
温度控制 | 8通道有独立的温控系统 采用PID方式调节温度,可设置30段升降温程序 带有超温和断偶程序保护 |
最大升温速率 | 10℃/ min |
控温精度 | +/- 1℃ K型热偶(共8根)伸入到每根炉管内部,以达到准确的温度测量和控制 |

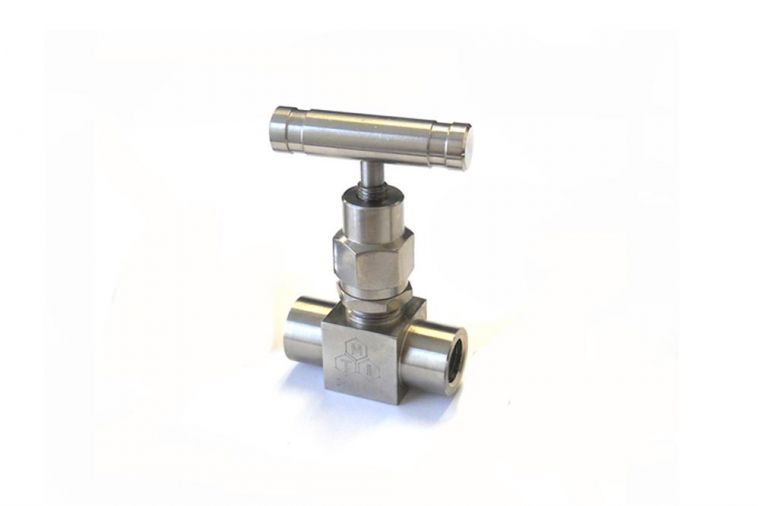

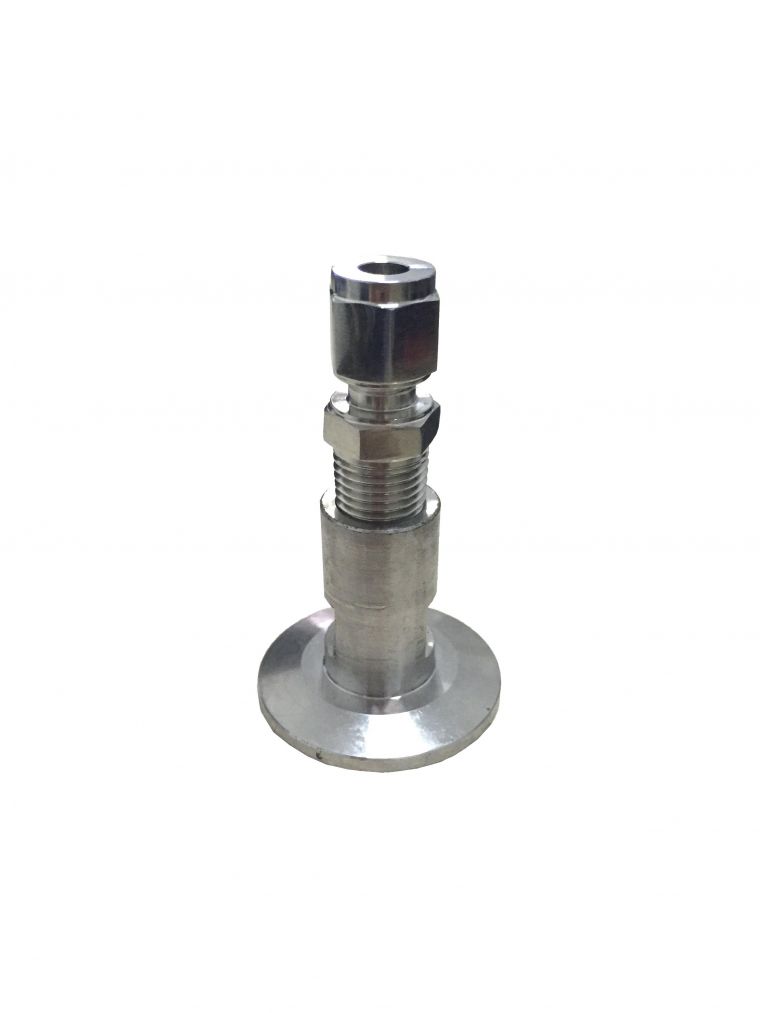

炉管及法兰 | 8根高纯石英管,尺寸:20 OD x 17 ID x 192 L mm 炉体两侧分别有8个独立的进气口和8个独立的出气口,进出气口均采用标准的φ6.35mm卡套式接头(图1) 可选购不锈钢针阀进行外接,与进气口搭配使用,实现气氛控制(图2) 真空度:10-2Torr(采用机械泵) 10-5Torr(采用涡轮分子泵) 可选购KF25转接头与真空泵搭配使用,实现真空烧结(图3 可在本公司选购各种真空泵 |
真空及气氛系统 | 自然冷却KF接口快速法兰与壳体固定 材质:不锈钢304 密封结构:Φ3.5硅胶圈,前端法兰手动螺旋快速锁紧,带有KF25接口,后端法兰用螺栓紧固密封。 每个通道有独立的进气和出气口,可实现真空和气氛下烧结制备 |
功率& 工作电压 | 最大功率2.4KW 电压:208 - 240V单相, 50/60Hz |
真空泵(可选) | 可在本公司选购各种真空泵 |
质量认证 | 所有电器元件(输入电压>24V)都通过了UL/MET/CSA/CE认证 |
产品尺寸 | 炉体尺寸:570×380×430mm 电控盒尺寸:400×310×380mm |
质保期 | 一年保质期,终生维护(不包含炉管、加热元件和密封圈) |
注意事项 | 此管式炉,只可在真空或常压状态使用,炉管内的相对气压不可大于0.02MPa 向炉管内通气的气瓶上必须安装双级减压阀(可在本公司购买) 可选购本公司的供气系统,用于CVD实验,如需其他特殊定制,请与我公司销售联系 |
