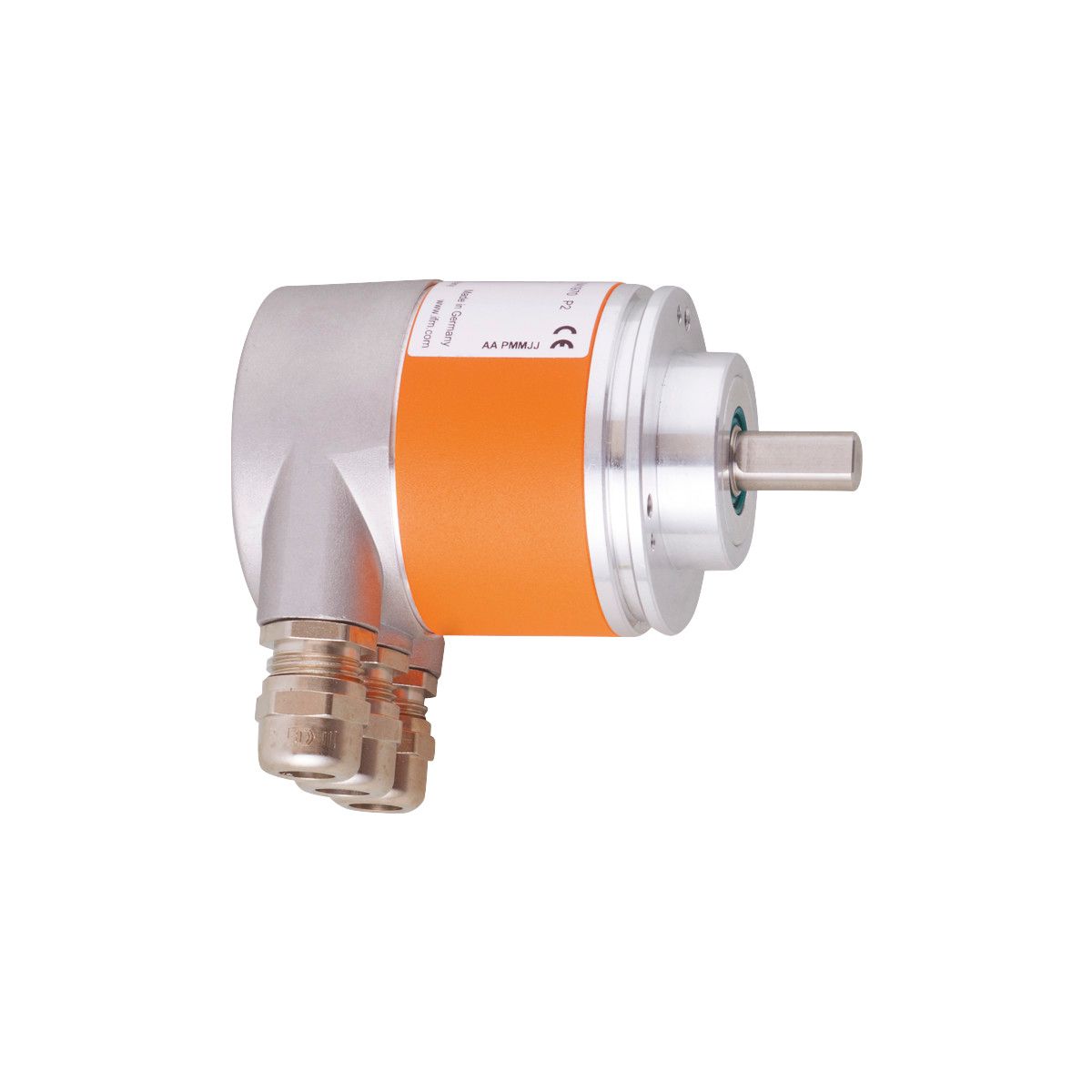

带实心轴的绝对式单圈编码器RN3001
产品名称 带实心轴的绝对式单圈编码器RMK0013-E24/E
产品介绍
- 用于准确的位置、速度、角度和线性测量
- 通过 PROFIBUS 接口直接输出值
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
技术参数： | 产品特征 |
|---|
| 分辨率 | 8192 步距; 13 Bit | | 通信接口 | PROFIBUS DP | | 轴监控器 | 实心轴 | | 轴直径 [mm] | 10 | | 应用 |
|---|
| 功能原理 | **式 | | 旋转类型 | 单圈 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 100; ((24 V)) | | 反相保护 | 有 | | 输出 |
|---|
| 代码 | 二位输出 | | 测量/设定范围 |
|---|
| 分辨率 | 8192 步距; 13 Bit | | 软件/编程 |
|---|
| 参数设定 | 代码值的计数方向; 分辨率; 零点; 限制开关HI和LO; 运动指标; 分离多圈/单圈 | | 诊断功能 | 报警; 警告; 状态; 编码器数量的序列号 | | 编址 | 地址选择开关; 0...126 | | 接口 |
|---|
| 通信接口 | PROFIBUS DP | | PROFIBUS DP |
|---|
| 传输标准 | DPV2 | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 允许***相对空气湿度 [%] | 98 | | 外壳防护等级 | IP 67; (在外壳: IP 67; 在轴: IP 67) | | 认证/测试 |
|---|
| 抗冲击 | | | 抗震 | | | MTTF [年] | 13 | | 机械技术数据 |
|---|
| 重量 [g] | 553.5 | | 尺寸 [mm] | Ø 58 / L = 99 | | 原材料 | 铝 | | 机械最大值 [U/min] | 12000 | | 轴监控器 | 实心轴 | | 轴直径 [mm] | 10 | | 轴材料 | | | 轴向轴负载最大值 (轴末端) [N] | 40 | | 径向轴负载最大值 (轴末端) [N] | 110 | | 固定法兰 | 夹紧法兰 | | 电气连接 |
|---|
| 接线端的接线条: |
| |
