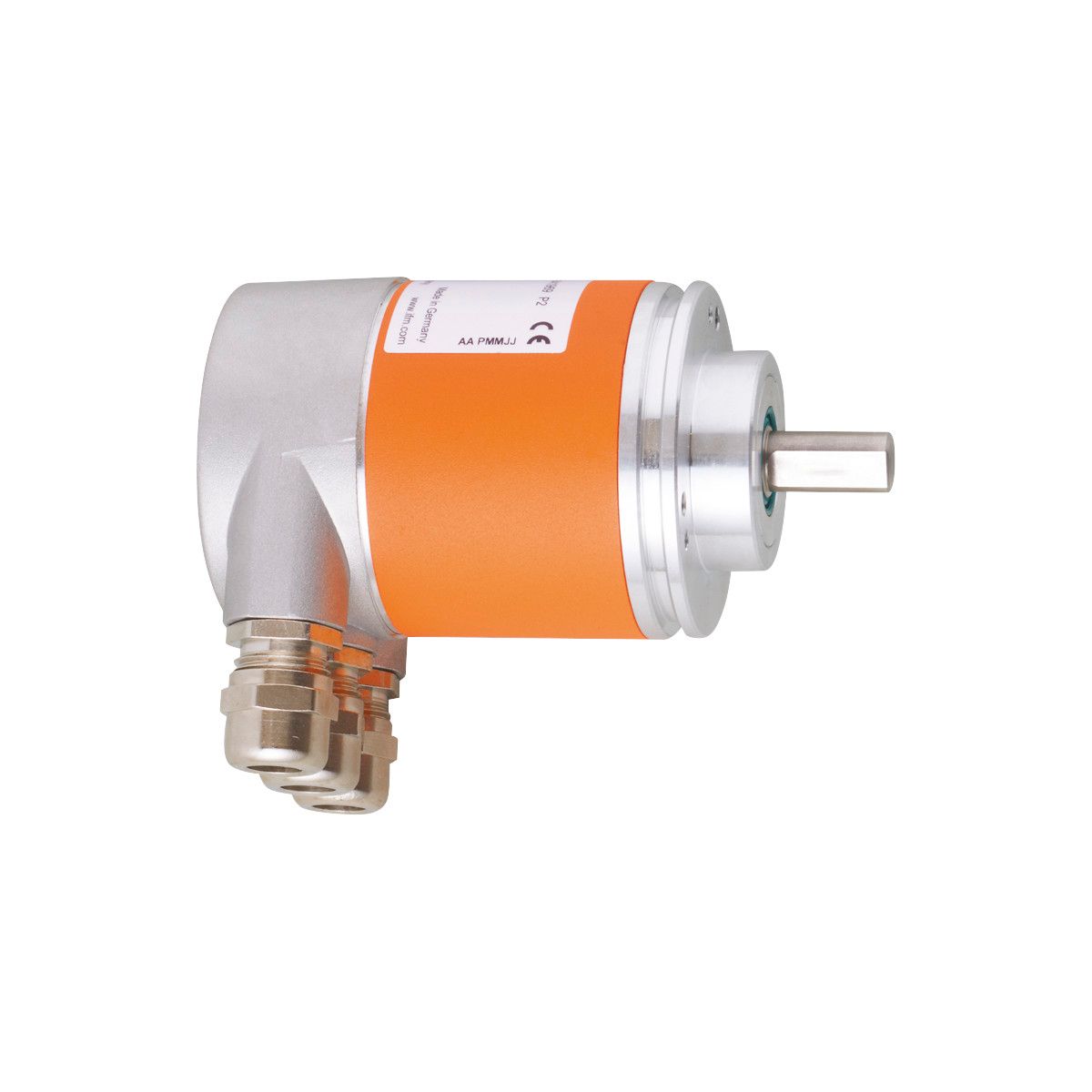

带实心轴的绝对式多圈编码器RM7012
产品名称 带实心轴的绝对式多圈编码器RMK0025-C24/E
产品介绍
- 用于准确的位置、速度、角度和线性测量
- 通过 CANopen 接口直接输出值
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
技术参数： | 产品特征 |
|---|
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit | | 通信接口 | CAN | | 轴监控器 | 实心轴 | | 轴直径 [mm] | 10 | | 应用 |
|---|
| 功能原理 | **式 | | 旋转类型 | 多圈 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 230; ((10 V DC); 100 (24 V DC)) | | 反相保护 | 有 | | 输出 |
|---|
| 代码 | 二位输出 | | 测量/设定范围 |
|---|
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit | | 软件/编程 |
|---|
| 参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID | | 编址 | 地址选择开关; 0...126 | | 接口 |
|---|
| 通信接口 | CAN | | CAN |
|---|
| 协议 | CANopen | | 出厂设置 | | | 版本 | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 允许***相对空气湿度 [%] | 98 | | 外壳防护等级 | IP 65; (在外壳: IP 65; 在轴: IP 64) | | 认证/测试 |
|---|
| 抗冲击 | | | 抗震 | | | MTTF [年] | 13 | | 机械技术数据 |
|---|
| 重量 [g] | 592.5 | | 尺寸 [mm] | Ø 58 / L = 110 | | 原材料 | 铝 | | 机械最大值 [U/min] | 6000 | | 轴监控器 | 实心轴 | | 轴直径 [mm] | 10 | | 轴材料 | | | 轴向轴负载最大值 (轴末端) [N] | 40 | | 径向轴负载最大值 (轴末端) [N] | 110 | | 固定法兰 | 夹紧法兰 | | 显示器/操作件 |
|---|
| 显示 | | Preoperational Mode | LED, 绿色 闪烁 | | Operational Mode | LED, 绿色 | | 故障报警 | LED, 红色 闪烁 |
| | 电气连接 |
|---|
| 接线端的接线条: |
| |
