分子式：C₁₉H₂₀O₄

分子量：312.36

MDL号：MFCD00009440

EINECS号：201-622-7

RTECS号：TH9990000

物理性质：

1、性状：透明油状液体，易燃，具有微弱的臭味。

2、密度(g/mL,25/4℃)：1.113~1.121

3、熔点(℃)：-35

4、沸点(℃,常压)：370

5、折射率(25℃)：1.5360

6、闪点(℃)：210

7、黏度(mPa·s,20℃)：65

8、自燃点或引燃温度(℃)：240

化学性质：

与大多数树脂有良好的相容性，溶剂化作用强。

储存方法：

密封于4℃干燥避光保存。应储存在室内通风干燥处，防止水分侵入，保持容器密闭。本品易燃，应避免火源，不可与氧化剂或爆炸性物共储。

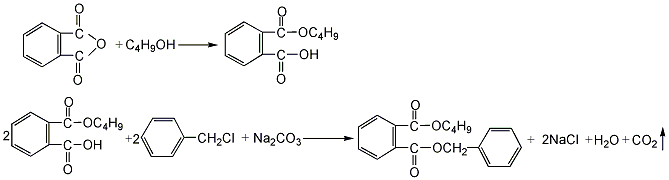

制备路径：

1、苯酐和丁醇按质量比1∶0.52的比例进行酯化，首先生成邻苯二甲酸单丁酯。然后滴加30%的纯碱，重量大约与苯酐质量相等，再加入与苯酐质量相等的氯化苄进行缩合反应。缩合反应结束后，加水洗涤，粗酯用水蒸气蒸馏，再进一步真空蒸馏，即得成品。

2、由苯酐和丁醇按质量比1∶0.52的比例经酯化得邻苯二甲酸单丁酯，然后在碳酸钠存在下与氯化苄进行第二次酯化，经碱液中和、水洗后进行减压蒸馏而得。

3、在装有电动搅拌、温度计、回流冷凝管的250mL三口烧瓶中，按1∶1.05的摩尔比加入邻苯二甲酸酐和正丁醇，在(110±2)℃下搅拌2h，再冷却至60～80℃，缓慢滴加30%的NaOH水溶液中和至pH＝7～8，加入适量相转移催化剂，再升温至110℃，以邻苯二甲酸酐计，滴入1.05mol比的氯化钾，搅拌3h，然后用5%NaCO3溶液洗涤，分去水层，用水洗涤油层；之后油层(粗酯)用水蒸气蒸馏，蒸出醇等低沸物，再减压蒸馏，收集220～222℃/660Pa的馏分，得到白色透明的油状液体即邻苯二甲酸丁苄酯。

主要用途：

1、主要用作增塑剂。具有很强的溶解能力，与聚氯乙烯树脂、乙酸乙烯树脂、聚苯乙烯、硝酸纤维素的互溶性较好，具有良好的耐污染性，塑化速度快，填充剂容量大，耐水和耐油抽出。可作主增塑剂使用。常与其他增塑剂配合，用于含大量填充剂的塑料地板、装饰材料、瓦楞板等。该品用于制造薄膜、板材和管材，可获得具有优良透明性和光滑表面的制品，还用于压延法制泡沫人造革。

 2.用作耐水性、耐热、耐油抽出性的增塑剂。与大多数橡胶和树脂相容性良好，溶剂化作用强，且具有耐热、耐光性好，挥发性低，耐污染，塑化速度快，对水和油的抽出性小，填充容量大和制品耐磨性好等特点，但耐塞性较差。可作为聚氯乙烯、氯乙烯共聚物、纤维素树脂、天然及合成橡胶的增塑剂，用于制造地板、瓦楞板、板材、管材等高填充塑料制品。也可与其他增塑剂并用，用于制造人造革、薄膜，可获得优良的透明性及光滑的表面。还适用于后发泡的压延制品，可避免发泡剂过早分解。
