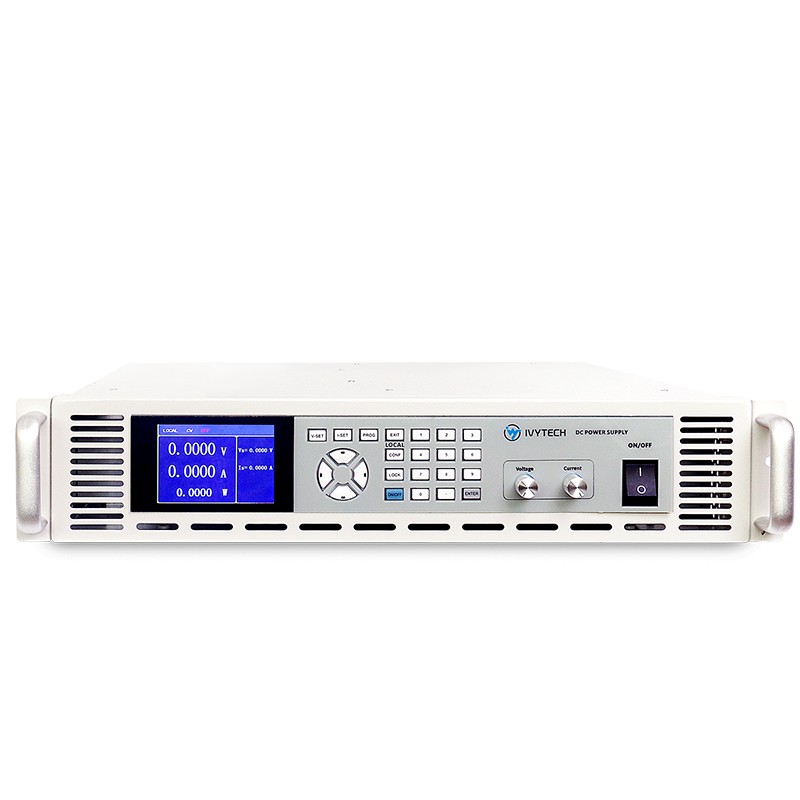

IPW系列可编程直流电源提供多种电压和电流选择,单台电源额定功率有1.2kW/3kW/5kW/10kW/15kW,完善的保护功能,确保可编程直流电源产品在不同场合使用下,更加安全和稳定。
产品特点
•多个电压系列,多种机型选择:
40V/80V/160V/300V/600V/1000V
•单台功率范围:1.2kW/3kW/5kW/10kW/15kW
•单台电压范围:0-1000V;电流范围:0-300A
• 3U/15kW高功率密度
•支持多台电源并机,功率可到 150kW
•高精度电压、电流量测
•可编程输出电压/电流变化斜率
•可编程多组电压和电流输出序列
•远程电压补偿,输出 DC_ON信号
•完善保护功能:过压、限流、过温、风扇失效
定功率模式
IPW系列可编程直流电源提供更加宽广的输出电压和电流工作区域。例如IPW-3000P-80-60的输出规格为80V60A/3000W,可在不同电压电流模式下输出,如图所示。比传统直流电源工作区域大大增加,完全满足客户低压大电流和高压小电流产品的测试,可满足更多不同规格产品的测试,节省了设备的投入成本。
电压电流斜率控制
IPW可编程直流电源可设置输出电压和电流斜率,实现电压电流上升或下降时可控,从而完成不同使用需求。在快速爬升的过程中最容易发生电压过冲和中途践著现象, IPW特有的控制电路完全消除此隐患。电压斜率设置范围:0.1V-3V/ ms、 ;电流斜率范围:0.01A-0.1A/ ms,(5KW以上机型:0.1V-10V/ ms,0.001A-0.1A/ ms)下图分别为在不同斜率的输出上升波形。下图为在不同斜率状态下输出上升波形。
LIST,STEP和PULSE编程模式
IPW系列可编程直流电源具有三种编程模式: LIST、STEP和PULSE.使用者可选择不同的模式,完成各种复杂的输出波形编辑.其中PULSE模式可设定电压电流斜率.输出时间等参数。其主要应用包括 DC/ DC电源和逆变器的压降测试、引擎启动模拟、电池自动充电、产品寿命周期测试及飞机航空测试等等。
可编程直流电源通用技术指标:
输出指标 | 输出电压:依不同型号连续可调(0-1000V )输出电流:依不同型号连续可调(5-120A )输岀功率:依不同型号(1200-15000W ) |
稳压精度 | 源效应:<0.01% (输入电压变化±10%时弓I起输出电压的变化率) |
负载效应:<0.01% (输岀电流从零到额定值变化时引起的输岀电压变化率) |
时漂:<0.02% (电源连续输出时间大于8H引起的输岀电压的变化率) |
温漂:<0.02% Vmax/℃ (工作温度范围内因夕卜部环境温度变化弓1起的输出电压的变化率) |
稳流精度 | 源效应:<0.01% (输入电源电压变化±10%时引起的输岀电流的变化率) |
负载效应:<0.05% (电源输出电压从零至额定值变化时引起的输出电流变化率) |
时漂:<0.04% (电源连续工作时间大于8H引起的输出电流的变化率) |
温漂:0.04% Imax/℃ (工作温度范围内因环境温度变化弓1起的输岀电流的变化率) |
输出纹波 | 稳压状态:<0.1%Vmax ( PEAK)(峰-峰值) |
稳压状态:<0.01Vmax ( RMS )(敬值) |
稳流状态:<0.05%Imax (RMS)(缺值) |
输出采样 | 电压采样:0.05% +0.05%F.S |
电流采样:0.1%+0.1%F.S |
输出斜率 | 电压斜率:0.01V・10V/ms |
电湖率:0.001A-0.1A/ms |
输出响应时间 | 上升时间(空载/满载):40V以下机型v8ms ; 40-100V机型<10ms; 160-300V机型<30ms; 600V以上机型<60ms |
下降时间:<30ms(满载);<100ms (空载) |
瞬态响应特性 | 过冲幅度:<5% ;动态响应时间:<3ms |
输出特性 | 整机效率:93% ;功率因数:>0.99 |
电压/电流设定 | 数字键盘+微调旋钮,电压设定分辨率:lmV ;电流设定分辨率:1mA |
过压保护 | 保护值为额定值+10% ,保护后关闭输出 |
过流保护 | 过载或短路时转定电流输岀, |
温度保护 | 内部温度超过设计规格后关闭输出,重新启动后解锁 |
输出极性 | 输出正(+ )、负(-),接反关闭输出并报警 |
远端补偿 | 远端补偿正( + )、负(・),接反关闭输出并报警,补偿最大电压:5V |
散热方式 | 强制风冷,自动调节风扇转速 |
操作环境 | 室内使用设计,温度:0℃~45℃ ;湿度:10%-90% RH |
储存环境 | 温度:-40℃~85℃ ;湿度:5%-90% RH |
通讯端口 | RS232 (标配);GPIB/LAN (选配) |
尺寸 | 430*90*480mm ( W*H*D)430*132*610mm(5000W以上机型) |
重量 |
|
DC ON信号 | TTL电平(可设置触发电压点) |
交流输入 | 单相 220V±20% ; 47-63HZ;5000W及以上机型:三相380V±20%47-63HZ |
产品选型
型号 | IPW-1200P-40-80 |
输出电压 | 0-40V |
输出电流 | 0-80A |
输出功率 | 1200W |
尺寸(mm) | 430*90*480 |
