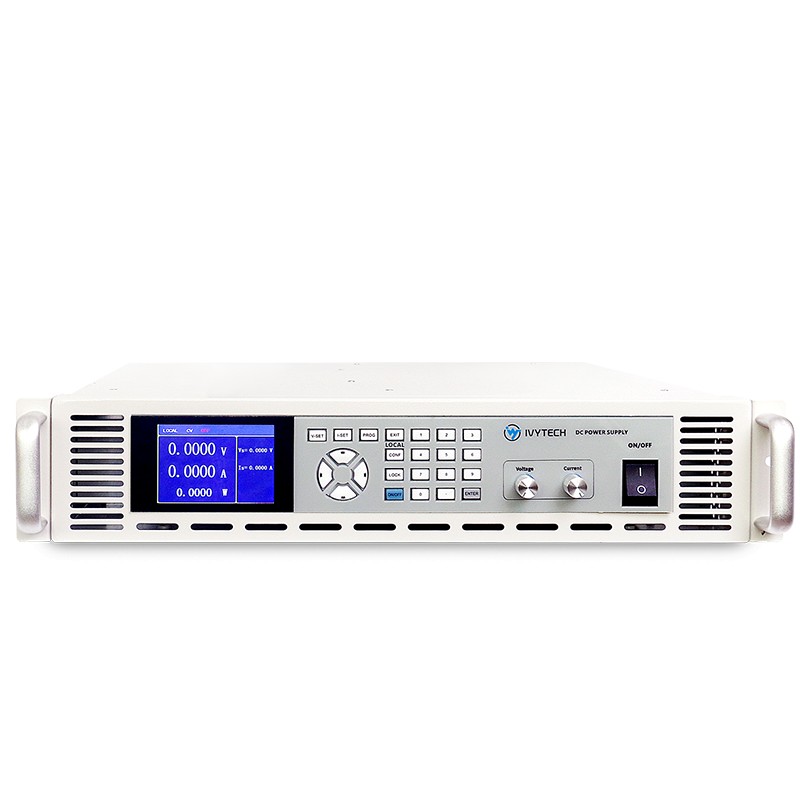

IPW系列可编程直流电源提供多种电压和电流选择，单台电源额定功率有1.2kW/3kW/5kW/10kW/15kW，完善的保护功能，确保可编程直流电源产品在不同场合使用下，更加安全和稳定。
产品特点
•多个电压系列，多种机型选择：
40V/80V/160V/300V/600V/1000V
•单台功率范围：1.2kW/3kW/5kW/10kW/15kW
•单台电压范围：0-1000V；电流范围：0-300A
• 3U/15kW高功率密度
•支持多台电源并机，功率可到 150kW
•高精度电压、电流量测
•可编程输出电压/电流变化斜率
•可编程多组电压和电流输出序列
•远程电压补偿，输出 DC_ON信号
•完善保护功能：过压、限流、过温、风扇失效
定功率模式
IPW系列可编程直流电源提供更加宽广的输出电压和电流工作区域。例如IPW-3000P-80-60的输出规格为80V60A/3000W，可在不同电压电流模式下输出，如图所示。比传统直流电源工作区域大大增加，完全满足客户低压大电流和高压小电流产品的测试，可满足更多不同规格产品的测试，节省了设备的投入成本。
电压电流斜率控制
IPW可编程直流电源可设置输出电压和电流斜率，实现电压电流上升或下降时可控，从而完成不同使用需求。在快速爬升的过程中最容易发生电压过冲和中途践著现象， IPW特有的控制电路完全消除此隐患。电压斜率设置范围：0.1V-3V/ ms、 ；电流斜率范围：0.01A-0.1A/ ms，(5KW以上机型：0.1V-10V/ ms，0.001A-0.1A/ ms)下图分别为在不同斜率的输出上升波形。下图为在不同斜率状态下输出上升波形。
LIST,STEP和PULSE编程模式
IPW系列可编程直流电源具有三种编程模式： LIST、STEP和PULSE．使用者可选择不同的模式，完成各种复杂的输出波形编辑．其中PULSE模式可设定电压电流斜率．输出时间等参数。其主要应用包括 DC/ DC电源和逆变器的压降测试、引擎启动模拟、电池自动充电、产品寿命周期测试及飞机航空测试等等。
可编程直流电源通用技术指标：
|
输出指标
|
输出电压:依不同型号连续可调(0-1000V )输出电流:依不同型号连续可调(5-120A )输岀功率：依不同型号(1200-15000W )
|
|
稳压精度
|
源效应：＜0.01% (输入电压变化±10%时弓I起输出电压的变化率)
|
|
负载效应：＜0.01% (输岀电流从零到额定值变化时引起的输岀电压变化率)
|
|
时漂：＜0.02% (电源连续输出时间大于8H引起的输岀电压的变化率)
|
|
温漂：＜0.02% Vmax/℃ (工作温度范围内因夕卜部环境温度变化弓1起的输出电压的变化率)
|
|
稳流精度
|
源效应：＜0.01% (输入电源电压变化±10%时引起的输岀电流的变化率)
|
|
负载效应：＜0.05% (电源输出电压从零至额定值变化时引起的输出电流变化率)
|
|
时漂：＜0.04% (电源连续工作时间大于8H引起的输出电流的变化率)
|
|
温漂：0.04% Imax/℃ (工作温度范围内因环境温度变化弓1起的输岀电流的变化率)
|
|
输出纹波
|
稳压状态:＜0.1%Vmax ( PEAK)(峰-峰值)
|
|
稳压状态：＜0.01Vmax ( RMS )(敬值)
|
|
稳流状态：＜0.05%Imax (RMS)(缺值)
|
|
输出采样
|
电压采样:0.05% +0.05%F.S
|
|
电流采样:0.1%+0.1%F.S
|
|
输出斜率
|
电压斜率：0.01V・10V/ms
|
|
电湖率：0.001A-0.1A/ms
|
|
输出响应时间
|
上升时间(空载/满载):40V以下机型v8ms ; 40-100V机型＜10ms; 160-300V机型＜30ms; 600V以上机型＜60ms
|
|
下降时间：＜30ms(满载)；＜100ms (空载)
|
|
瞬态响应特性
|
过冲幅度：＜5% ;动态响应时间：＜3ms
|
|
输出特性
|
整机效率:93% ;功率因数：＞0.99
|
|
电压/电流设定
|
数字键盘+微调旋钮，电压设定分辨率:lmV ;电流设定分辨率:1mA
|
|
过压保护
|
保护值为额定值+10% ,保护后关闭输出
|
|
过流保护
|
过载或短路时转定电流输岀，
|
|
温度保护
|
内部温度超过设计规格后关闭输出，重新启动后解锁
|
|
输出极性
|
输出正(+ )、负(-),接反关闭输出并报警
|
|
远端补偿
|
远端补偿正( + )、负(・)，接反关闭输出并报警，补偿最大电压：5V
|
|
散热方式
|
强制风冷，自动调节风扇转速
|
|
操作环境
|
室内使用设计，温度:0℃~45℃ ;湿度:10%-90% RH
|
|
储存环境
|
温度：-40℃~85℃ ;湿度：5%-90% RH
|
|
通讯端口
|
RS232 (标配)；GPIB/LAN (选配)
|
|
尺寸
|
430*90*480mm ( W*H*D)430*132*610mm(5000W以上机型)
|
|
重量
|
|
|
DC ON信号
|
TTL电平(可设置触发电压点)
|
|
交流输入
|
单相 220V±20% ; 47-63HZ;5000W及以上机型:三相380V±20%47-63HZ
|
产品选型
| 型号 | IPW-1200P-60-50 |
|---|
| 输出电压 | 0-60V |
|---|
| 输出电流 | 0-50A |
|---|
| 输出功率 | 1200W |
|---|
| 尺寸(mm) | 430*90*480 |
|---|
