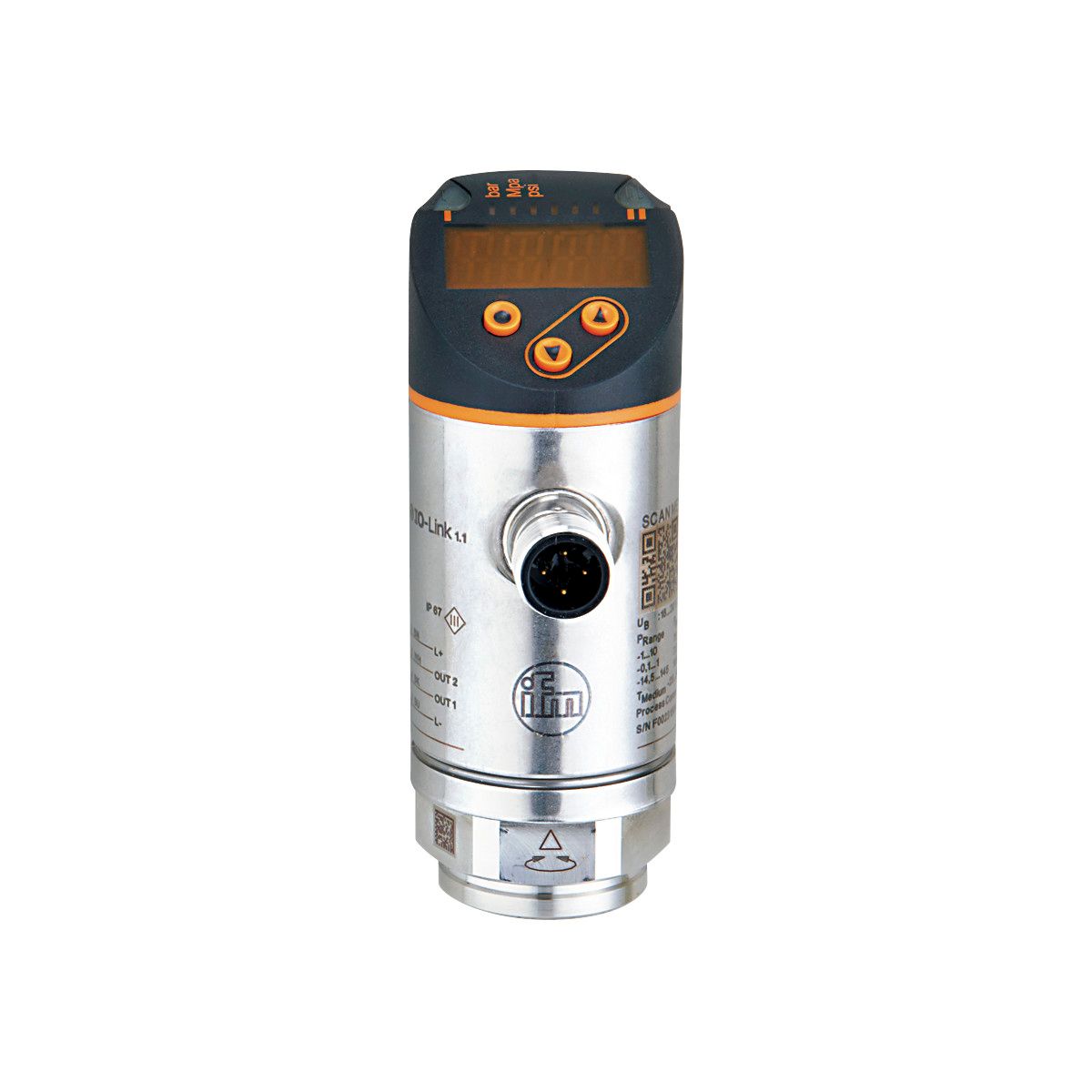

| 产品特征 |
|---|
| 输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
| 测量范围 | | 0...16 bar | 0...232 psi | 0...1.6 MPa |
|
| 系统接口 | 螺纹连接 G 1/4 内螺纹 (DIN EN ISO 1179-2) |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 测量元件 | 陶瓷电容式压力测量元件 |
| 应用 | 用于工业应用 |
| 介质 | 液体和气体介质 |
| 介质温度 [°C] | -25...80 |
| 爆破压力最小值 | |
| 抗压强度 | |
| 耐真空 [mbar] | -1000 |
| 压力 | 相对压力 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (符合EN 50178 SELV/PELV标准) |
| 电流损耗 [mA] | < 35 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 0.3 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | < 500 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (可调整量程 1:5) |
| 负载最大值 [Ω] | 500 |
| 模拟电压输出 [V] | 0...10; (可调整量程 1:5) |
| 负载电阻最小值 [Ω] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | | 0...16 bar | 0...232 psi | 0...1.6 MPa |
|
| 开关点, SP | | -0.87...16 bar | -12.6...232.1 psi | -0.087...1.6 MPa |
|
| 复原点, rP | | -0.95...15.92 bar | -13.8...230.9 psi | -0.095...1.592 MPa |
|
| 测量值起点 | | -1...12.8 bar | -14.5...185.6 psi | 0.128...1.28 MPa |
|
| 测量值终点 | | 2.2...16 bar | 31.9...232.1 psi | 0.22...1.6 MPa |
|
| SP与rP间的最小距离 | |
| 设定步距 | |
| 精度/偏差 |
|---|
| 注释 | DNV GL认证标准条件下的开关点精度，线性度误差：< ± 1%/ < ± 1% |
| 开关点精度 [测量范围值的%] | < ± 0,4; (Turn down 1:1) |
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定) |
| 滞后偏差 [测量范围值的%] | < ± 0,1; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] | < ± 0,05; (Turn down 1:1; 每6个月) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,2; (-0...80 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,2; (-0...80 °C) |
| 反应时间 |
|---|
| 反应时间 [ms] | < 1.5 |
| 可编程的延迟时间dS, dr [s] | 0...50 |
| 用于开关量输出的阻尼dAP [s] | 0...4 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0...4 |
| 模拟输出响应时间最大值 [ms] | 3 |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| SIO模式 | 有 |
| 必需的mater port type | A; (当针脚2未连接时: B) |
| 处理周期最小值 [ms] | 3 |
| IO-Link压力分辨率 [bar] | 0.02 |
| IO-Link过程数据（周期性） | |
| IO-Link功能（非周期性） | 应用特定标签 |
| 支持的DeviceID | |
| 注释 | |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| 抗冲击 | | DIN EN 60068-2-27 | 50 g (11 ms) |
|
| 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [年] | 167 |
| UL认证 | |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 246.2 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); Al2O3 (陶瓷); FKM |
| 开关动作寿命 | 1亿 |
| 拧紧扭矩 [Nm] | 25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) |
| 系统接口 | 螺纹连接 G 1/4 内螺纹 (DIN EN ISO 1179-2) |
| 已集成限制器元件 | 否(可以改装 ) |
| 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 3 x LED, 绿色 (bar, psi, MPa) | | 开关状态 | 2 x LED, 黄色 | | 测量值 | 字母数字显示, 红色/绿色 4位数字 |
|
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
