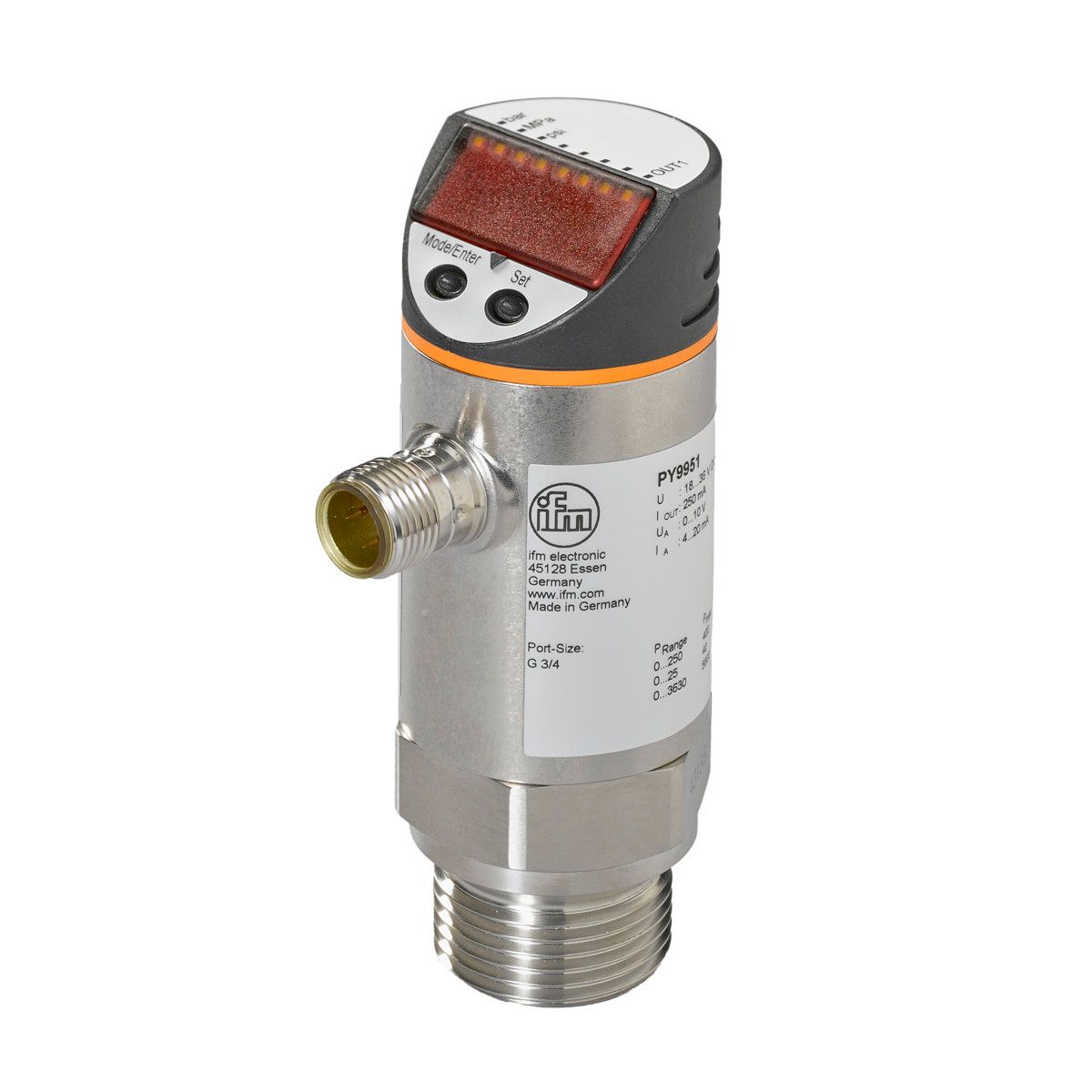

| 型号: | PY9951 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 带显示屏的压力传感器PY-250-SER34-MFPKG/US/V
|
产品介绍 - 带有可编程的开关输出和模拟输出
- 清晰可见的 4 位 LED 显示
- 可选择特定国家的压力单位
- 高负载保护，长期稳定性
- 较高的抗冲击和振动能力
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号; 模拟信号; (可配置) | | 测量范围 | | 0...250 bar | 0...3625 psi | 0...25 MPa |
| | 系统接口 | 螺纹连接 G 3/4 外螺纹 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 介质 | 粘稠介质或者含有颗粒物的液体 | | 介质温度 [°C] | -25...80 | | 爆破压力最小值 | | | 抗压强度 | | | 压力 | 相对压力 | | 齐平安装 | 有 | | 电气数据 |
|---|
| 工作电压 [V] | 18...36 DC; (符合EN 50178 SELV/PELV标准) | | 电流损耗 [mA] | < 50 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 过压保护 | 有; (< 40 V) | | 开机延迟时间 [s] | 0.3 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; 模拟信号; (可配置) | | 电气设计 | PNP | | 数字输出数量 | 1 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 250 | | 开关频率DC [Hz] | < 170 | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20 | | 负载最大值 [Ω] | (Ub - 10 V) / 20 mA | | 模拟电压输出 [V] | 0...10 | | 负载电阻最小值 [Ω] | 2000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 测量/设定范围 |
|---|
| 测量范围 | | 0...250 bar | 0...3625 psi | 0...25 MPa |
| | 开关点, SP | | 2...250 bar | 40...3620 psi | 0.2...25 MPa |
| | 复原点, rP | | 1...249 bar | 20...3600 psi | 0.1...24.9 MPa |
| | 设定步距 | | | 精度/偏差 |
|---|
| 开关点精度 [終值的百分比] | < ± 0,5 | | 重复精度 [終值的百分比] | < ± 0,1; (温度波动< 10 K) | | 特征曲线偏差 [終值的百分比] | < ± 0,5 | | 滞后偏差 [終值的百分比] | < ± 0,25 | | 长时间稳定性 [終值的百分比] | < ± 0,05 | | 反应时间 |
|---|
| 可编程的延迟时间dS, dr [s] | 0; 0,2...50 | | 模拟输出响应时间最大值 [ms] | 3 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出 | | 工作条件 |
|---|
| 环境温度 [°C] | -20...80 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5/1 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V |
| | 抗冲击 | | DIN IEC 68-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN IEC 68-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 219 | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 286 | | 原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM | | 材料(接液部件) | 不锈钢(1.4404 / 316L); 陶瓷; FKM | | 开关动作寿命 | 1亿 | | 系统接口 | 螺纹连接 G 3/4 外螺纹 | | 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 3 x LED, 绿色 | | 开关状态 | LED, 黄色 | | 功能显示 | 字母数字显示, 4位数字 | | 测量值 | 字母数字显示, 4位数字 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| |
