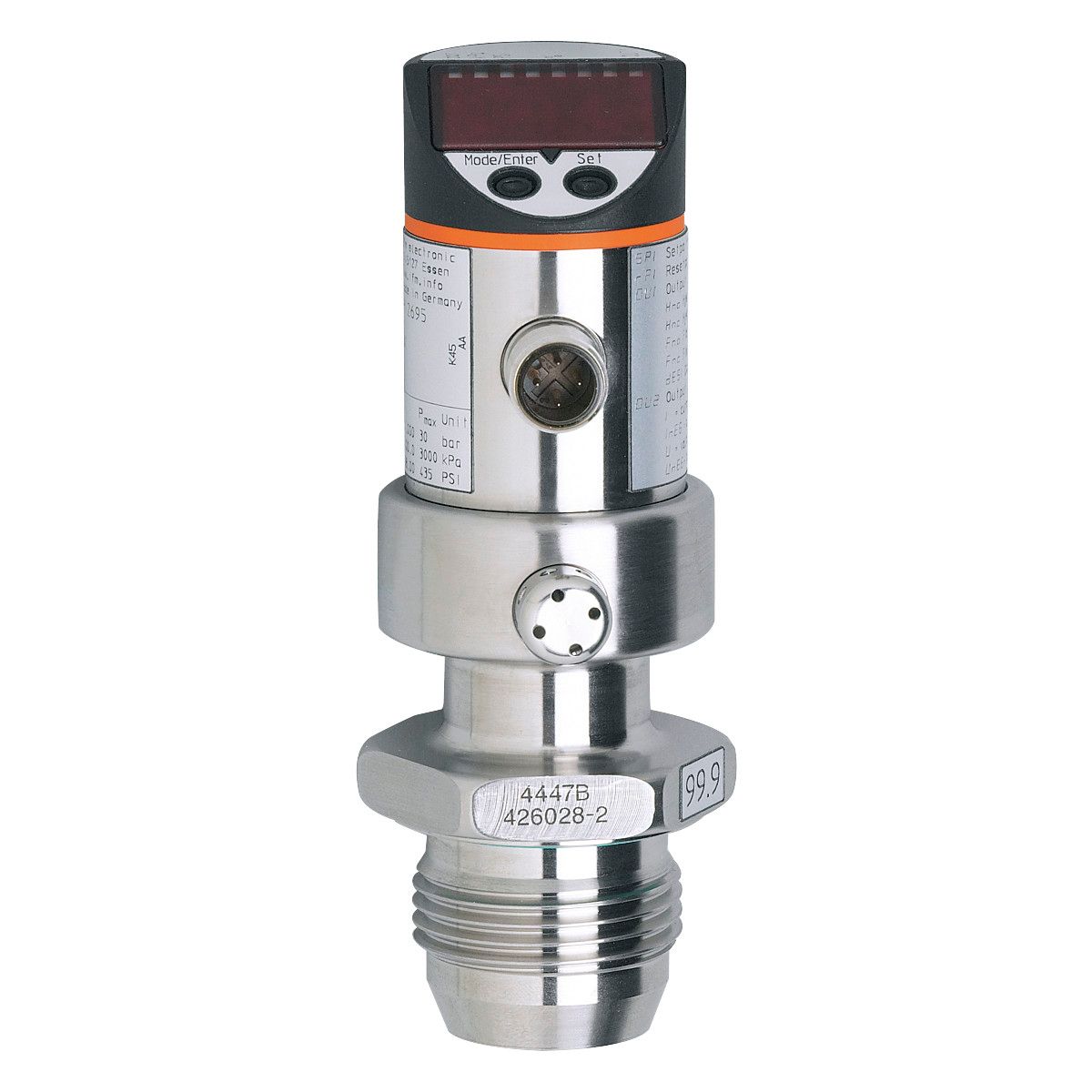

| 产品特征 |
|---|
| 输出信号 | 开关信号; 模拟信号; (可配置) |
| 测量范围 | | -1...10 bar | -14.5...145 psi | -0.1...1 MPa |
|
| 系统接口 | 螺纹连接 G 1 外螺纹 密封锥面 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | flush mountable for the food and beverage industry |
| 安装 | 可旋转的外壳350° |
| 介质 | 粘稠介质或者含有颗粒物的液体; 液体和气体介质 |
| 介质温度 [°C] | -25...125; (145 max. 1h) |
| 爆破压力最小值 | |
| 抗压强度 | |
| 压力 | 相对压力; 真空 |
| 齐平安装 | 有 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC |
| 电流损耗 [mA] | < 50 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 0.2 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; (可配置) |
| 电气设计 | PNP |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 350 |
| 开关频率注意事项 | |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20, 可逆; (可调整量程) |
| 负载最大值 [Ω] | (Ub - 10 V) / 20 mA |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | | -1...10 bar | -14.5...145 psi | -0.1...1 MPa |
|
| 开关点, SP | | -0.98...10 bar | -14.2...145 psi | -0.098...1 MPa |
|
| 复原点, rP | | -1...9.98 bar | -14.5...144.7 psi | -0.1...0.998 MPa |
|
| 测量值起点 | | -1...7.25 bar | -14.5...105.1 psi | -0.1...0.725 MPa |
|
| 测量值终点 | | 1.5...10 bar | 21.8...145 psi | 0.15...1 MPa |
|
| 设定步距 | |
| 出厂设定 | | OU1 = Fnc | OU2 = I | | ASP = 0.00 bar | AEP = 10.00 bar |
|
| 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,2; (Turn down 1:1) |
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,2; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置) |
| 线性偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 滞后偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,15; (0...70 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,1; (0...70 °C) |
| 反应时间 |
|---|
| 反应时间 [ms] | < 2.5 |
| 用于开关量输出的阻尼dAP [s] | 0...10 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0...10 |
| 阶跃函数响应时间 模拟输出 [ms] | 0.2 |
| 软件/编程 |
|---|
| 参数设定 | 零点; 测量范围值 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5/1 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V |
|
| 抗冲击 | | DIN IEC 68-2-27 | 50 g (11 ms) |
|
| 抗震 | | DIN IEC 68-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [年] | 188 |
| 机械技术数据 |
|---|
| 重量 [g] | 455.5 |
| 原材料 | 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; PTFE |
| 材料(接液部件) | 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE |
| 开关动作寿命 | 1亿 |
| 系统接口 | 螺纹连接 G 1 外螺纹 密封锥面 |
| 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 4 x LED, 绿色 | | 开关状态 | 2 x LED, 黄色 | | 功能显示 | 字母数字显示, 4位数字 | | 测量值 | 字母数字显示, 4位数字 |
|
| 注释 |
|---|
| 注释 | | 用于速度不变的泵诊断 (已示教速度的偏差+/- 10%) | | 速度范围 40...3000 U/min | | 用于泵诊断的最小压力 0,5 bar | | 如果具有3A证书的适配器用于安装，3A认证才有效。 |
|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
