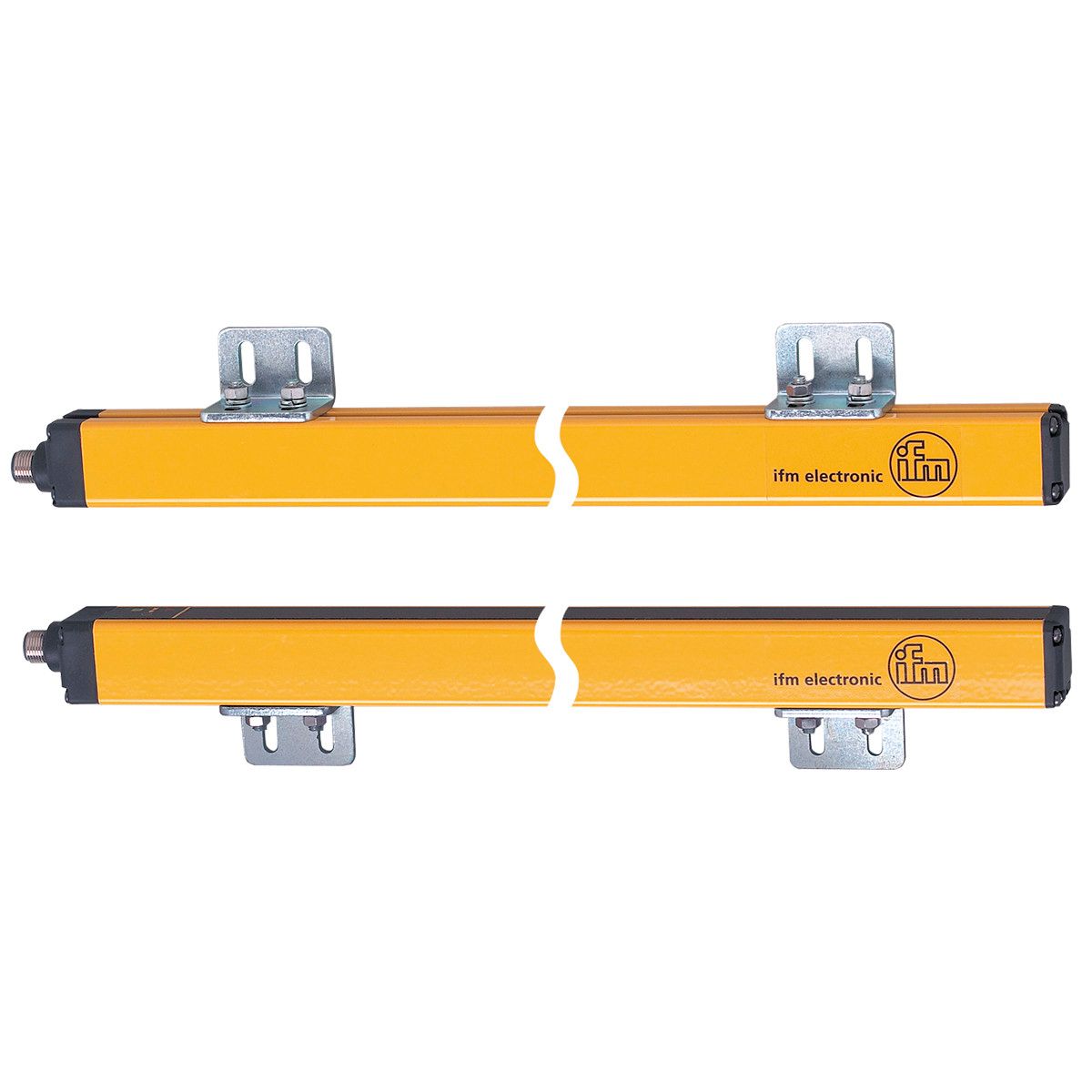

| 型号: | OY243S | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 安全光幕OYA0460-30-4-20-P-1
|
产品介绍 - 可靠的危险区域和门的防护
- 符合 IEC 61496 4 类的要求
- 单元可选范围宽广
- 紧凑坚固的设计，适用于严苛工业环境
- 通过久经考验的 M12 连接器轻松连接
技术参数： | 产品特征 |
|---|
| 光线种类 | 红外线 | | 尺寸 [mm] | 513 x 28 x 30 | | 应用 |
|---|
| 保护功能 | 手保护 | | 电气数据 |
|---|
| 工作电压公差 [%] | 20 | | 工作电压 [V] | 24 DC | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 2 | | 光线种类 | 红外线 | | 波长 [nm] | 950 | | 接收装置 |
|---|
| 电流损耗 [mA] | 83 | | 发射装置 |
|---|
| 电流损耗 [mA] | 42 | | 输出 |
|---|
| 电气设计 | PNP | | OSSD输出数 | 2 | | 每个OSSD输出电流负载最大值 [mA] | 400; (24 V) | | 短路保护 | 有 | | 监控范围 |
|---|
| 保护区域高度 [mm] | 460 | | 分辨率(检波容量d) [mm] | 30 | | 保护区域宽度 (低光强度） [m] | 0...10 | | 保护区域宽度（高光强度） [m] | 3...20 | | 反应时间 |
|---|
| 反应时间 [ms] | 5 | | 工作条件 |
|---|
| 使用地点 | 等级C符合EN 60654-1标准, 应用不受天气影响 | | 环境温度 [°C] | -10...55 | | 允许***相对空气湿度 [%] | 95 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 抗冲击 | | | 抗震 | | | 安全分类 |
|---|
| ESPE类型(IEC 61496-1) | 4 | | ISO 13849-1 | 种类 4, PL e | | IEC 61508 | SIL 3 | | IEC 62061 | SIL cl 3 | | 使用寿命 TM (Mission Time) [h] | 175200 | | 安全可靠性PFHd [1/h] | 1.2E-08 | | 机械技术数据 |
|---|
| 重量 [g] | 2250 | | 尺寸 [mm] | 513 x 28 x 30 | | 原材料 | 外壳: 铝; 前面透镜: PC | | 结构长度 [mm] | 513 | | 显示器/操作件 |
|---|
| 显示 | | LED, 黄色 | | LED, 绿色 | | LED, 红色 | | LED, 蓝色 | | LED, 桔黄色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 发射装置 |
|---|
| 接口 | 接插件: 1 x M12 | | 电气连接 - 接收装置 |
|---|
| 接口 | 接插件: 1 x M12; 电缆长度最大值: 100 m; 用于芯线横截面0.34 mm² |
| |
