• 适合在空间受限情况下安装的紧凑外壳
• 可编程亮通/暗通模式
• 通过电位器对灵敏度进行直观设定
• 带有偏振滤光镜
• 用于检查开关状态和操作的 LED 显示

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	75 x 19 x 30
应用
特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关
电气数据
工作电压 [V]	10...50 DC
电流损耗 [mA]	35; ((24 V))
防护等级	II
反相保护	有
光线种类	红光
波长 [nm]	660
输出
电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	150
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
棱镜反射镜的检测距离 [m]	0.2...2; (棱镜反射镜 Ø 80 E20005)
检测距离可设	有
光斑直径最大值 [mm]	280
光点尺寸参考	在***检测距离
偏振滤光镜	有
工作条件
环境温度 [°C]	-25...60
外壳防护等级	IP 65
认证/测试
EMC电磁兼容	EN 60947-5-2 EN 55011 等级B
MTTF [年]	585
机械技术数据
重量 [g]	162.5
外壳	矩形的
尺寸 [mm]	75 x 19 x 30
原材料	PBT
透镜材料	PMMA
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色
附件
供货范围	角撑架: 1, E20461 螺丝刀
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12
图表

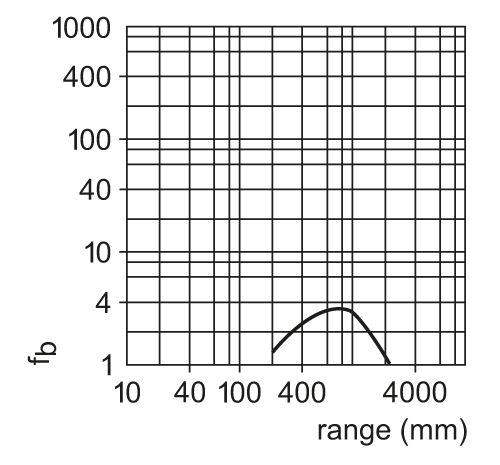

过量增益图
