• 极长量程
• 直观的灵敏度设定
• 可编程亮通/暗通模式
• 坚固的外壳，适用于严苛的工业环境
• 用于检查运行、开关状态和功能的 LED 显示

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	75 x 27 x 62
应用
特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关
电气数据
频率AC [Hz]	47...63
工作电压 [V]	20...250 AC/DC
消耗功率最大值 [VA]	4
防护等级	II
反相保护	否
光线种类	红光
波长 [nm]	660
输出
电气设计	继电器
输出功能	亮通和暗通模式; (可选)
继电器接口容量	250 V AC / 3 A / 960 VA, 125 V DC / 5 A / 120 W
开关频率AC [Hz]	10
开关频率DC [Hz]	10
短路保护	否
过载保护	否
监控范围
棱镜反射镜的检测距离 [m]	0.3...5; (棱镜反射镜 Ø 80 E20005)
检测距离可设	有
光斑直径最大值 [mm]	250
光点尺寸参考	在***检测距离
偏振滤光镜	有
工作条件
环境温度 [°C]	-25...80
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2 EN 55011 等级B
MTTF [年]	256
机械技术数据
重量 [g]	163.5
外壳	矩形的
尺寸 [mm]	75 x 27 x 62
原材料	PA; PBT
透镜材料	PMMA
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色 功能 1 x LED, 红色
电气连接
要求的保护	请根据IEC60127-2**页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动
注释
注释	建议: 短路后请一定检查产品的安全功能。
包装单位	1 件
电气连接
接口	接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5
图表

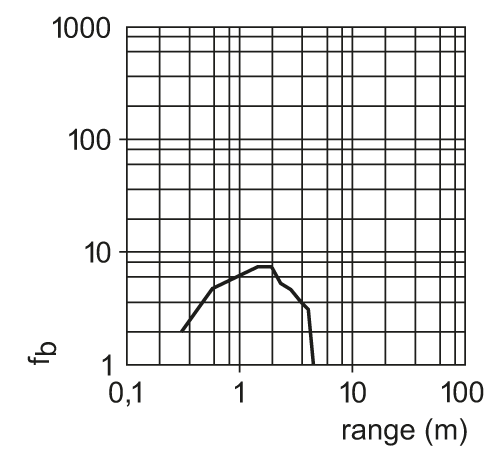

过量增益图
