• 耐用的高质量不锈钢设计
• 适合在空间受限情况下安装的紧凑外壳
• 工作温度范围最高可达 100 °C
• 通过久经考验的 M12 连接器轻松连接

技术参数：

产品特征
电气设计	PNP
输出功能	常开
感应距离 [mm]	6
尺寸 [mm]	M12 x 1 / L = 45
应用
特殊的性能	镀金触点; 增长的感应距离; 金属外壳
应用	使用腐蚀性清洁剂持续清洗; 常规清洗过程
抗压强度 [bar]	100
注意抗压强度	感应面
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	20
防护等级	III
反相保护	有
输出
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	250
短路保护	有
过载保护	有
监控范围
感应距离 [mm]	6
实际感应距离 Sr [mm]	6; (± 10 %)
工作距离 [mm]	0...4.86
增长的感应距离	有
精度/偏差
校正系数	钢: 1 / 特种钢: 1 / 黄铜: 0.9 / 铝: 0.8 / 铜: 0.6
迟滞 [Sr的百分比]	3...15
开关点偏移 [%]	-10...10
工作条件
环境温度 [°C]	0...100
外壳防护等级	IP 65; IP 66; IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 射频场感应的传导抗扰度 10 V EN 55011 等级B
抗冲击性	1 J
抗振强度	EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度
抗冲击	EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
持续抗冲击性	EN 60068-2-27 40 g ６ ms; 3个坐标轴中每个方向4000个冲击
快速温度变化	EN 60068-2-14 Nc TA = 0°C; TB = 100°C; t1 = 30 min; t2 = < 10 s 50个周期
MTTF [年]	1390
UL认证	Ta 0...70 °C Enclosure type Type 1 电源 Limited Voltage/Current UL认证编号 A012 文件数量UL E174191
机械技术数据
重量 [g]	23.9
安装	非齐平安装
尺寸 [mm]	M12 x 1 / L = 45
螺纹代号	M12 x 1
原材料	不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm]	15
金属外壳	有
显示器/操作件
显示	开关状态 4 x LED, 黄色
附件
供货范围	固定螺母: 2
注释
包装单位	1 件
电气连接 - 插头
	接插件: 1 x M12; 触头: 镀金的

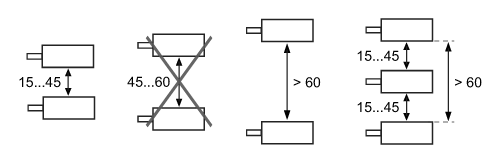

图表
