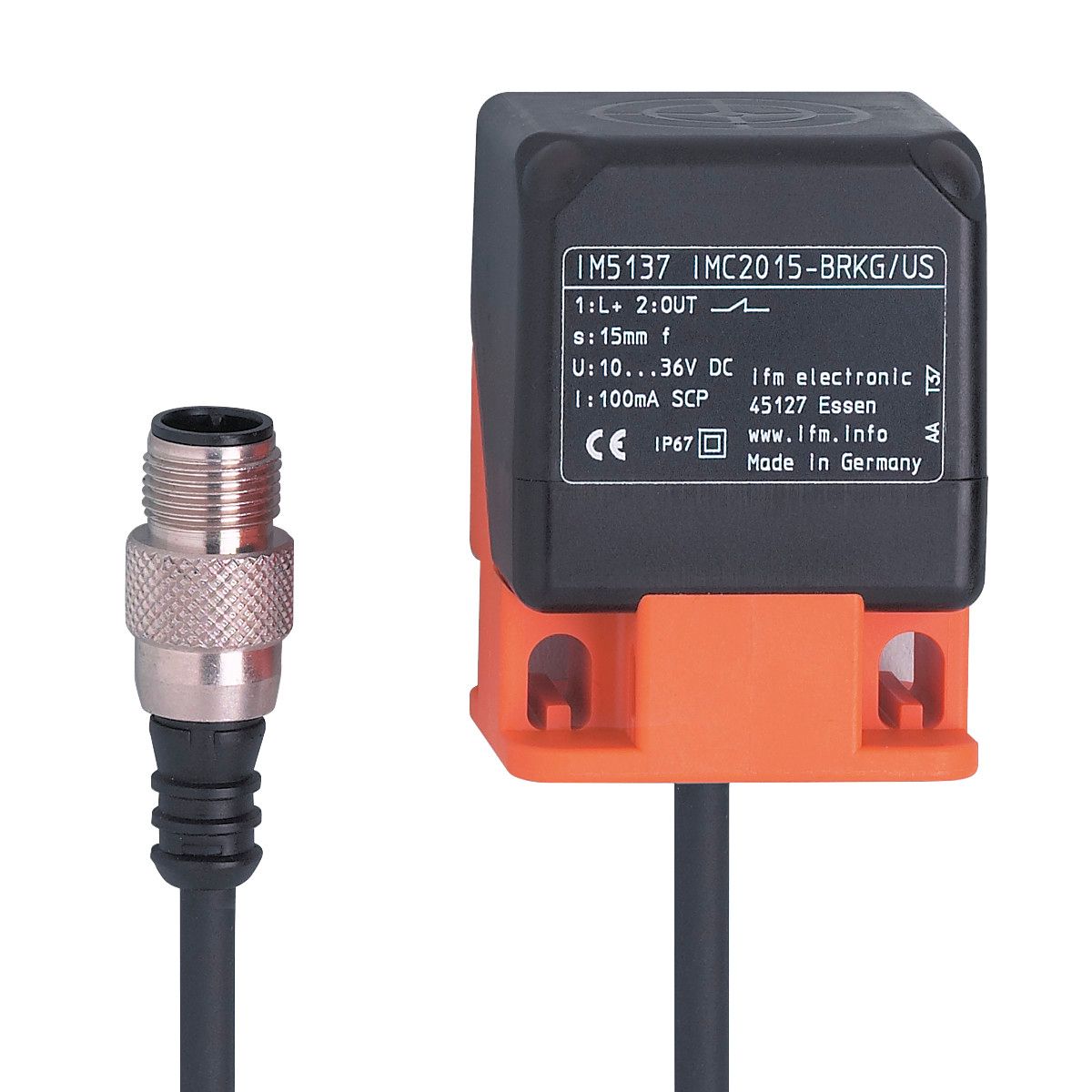

| 型号: | IM5137 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 电感式接近开关IMC2015-BRKG/UP/0,8M/ZH/US
|
产品介绍 - 两线技术
- 坚固的外壳，适用于严苛的工业环境
- 五个感应面位置可选
- 位于角处的 LED 在任何安装位置都清晰可见
- 带有 M12 连接器的短连接电缆
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP/NPN | | 输出功能 | 常闭 | | 感应距离 [mm] | 15 | | 外壳 | 矩形的 | | 尺寸 [mm] | 40 x 40 x 54 | | 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP/NPN | | 输出功能 | 常闭 | | 开关量输出DC电压降最大值 [V] | 4.6 | | 最小的负载电流 [mA] | 2 | | 漏电流最大值 [mA] | 0.8 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 200 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 15 | | 实际感应距离 Sr [mm] | 15 ± 10 % | | 工作距离 [mm] | 0...12.1 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3 | | 迟滞 [Sr的百分比] | 1...15 | | 开关点偏移 [Sr的百分比] | -10...10 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 8 kV CD / 6 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5 kV 线对线，Ri： 2Ohm | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 | 等级B |
| | MTTF [年] | 1714 | | 机械技术数据 |
|---|
| 重量 [g] | 161.5 | | 外壳 | 矩形的 | | 感应面 | 5个位置可选 | | 安装 | 齐平安装 | | 尺寸 [mm] | 40 x 40 x 54 | | 原材料 | PA | | 显示器/操作件 |
|---|
| 显示 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 电缆: 0.8 m, PUR | | 接插件: 1 x M12; 锁定: 滚花螺母, 可旋转的 |
| |
