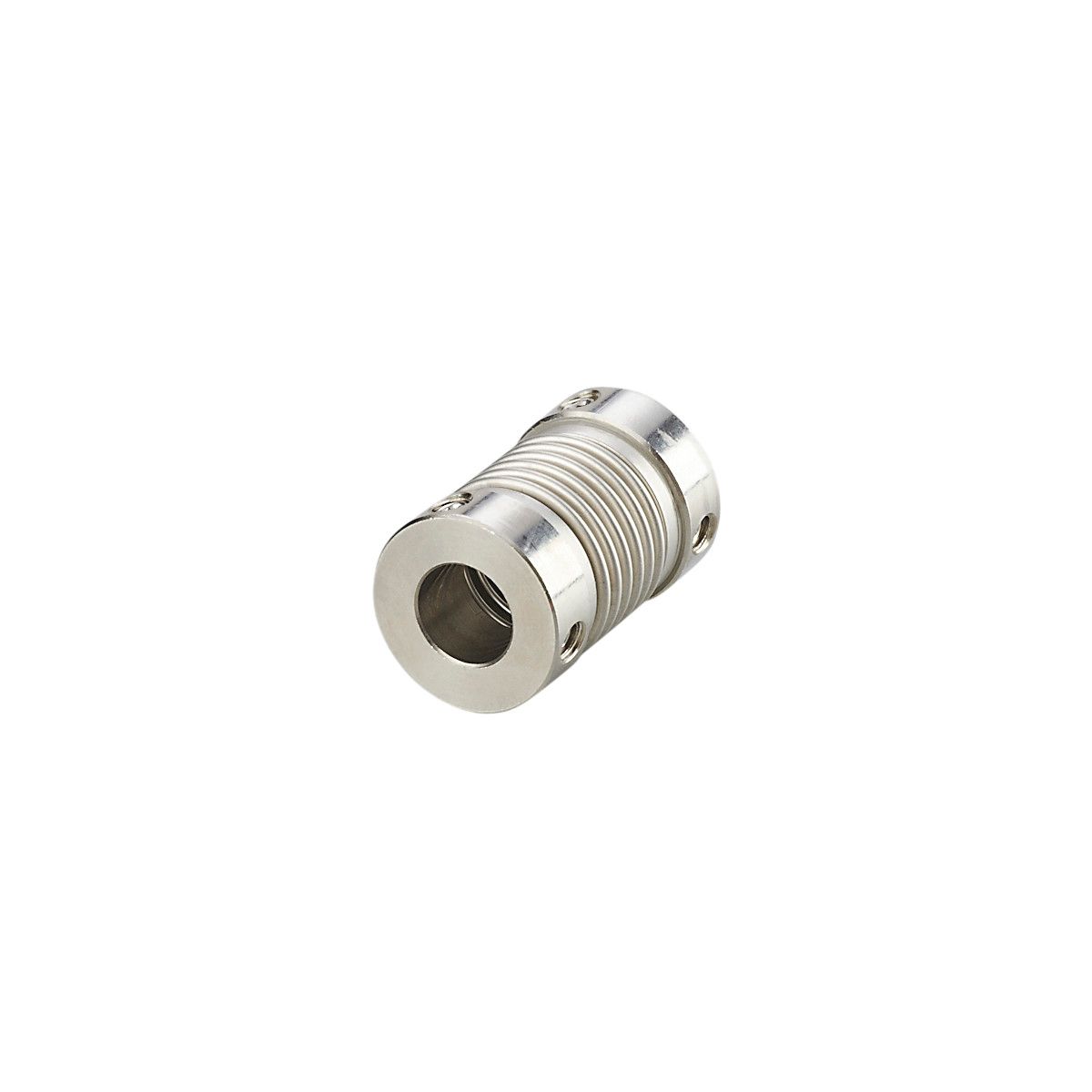

| 型号: | E60216 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 带夹具连接的连轴节COUPLING V4A
|
产品介绍 - 无游隙旋转运动的联接
- 高效的振动阻尼
- 校准误差的优秀补偿
- 扭力弹簧低刚度
- 复原力小
技术参数： | 机械技术数据 |
|---|
| 重量 [g] | 33 | | 尺寸 [mm] | Ø 20 / L = 29 | | 原材料 | 法兰: 1.4404 (V4A/316L); 号叫: 1.4571 (V4A/316Ti) | | 外部直径D [mm] | 20 | | 内径A1 [mm] | 10 | | 内径A2 [mm] | 10 | | 结构长度 [mm] | 29 | | 夹紧毂的深度 [mm] | 6.5 | | 夹具固定螺栓 [mm] | M4 | | 机械最大值 [U/min] | 10000 | | ***轴向轴 [mm] | ± 0,4 | | 径向轴未对准时最大值 [mm] | ± 0,25 | | 4 mm [°] | ± 4,0 | | 注释 |
|---|
| 注释 | | 所列数据适用于23℃环境温度下具上述钻孔的连轴节。 | | 径向、角度和轴向的偏移值在运行时不允许同时到达它们的最大值。 |
| | 包装单位 | 1 件 |
| |
