| 型号: | EVC801 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | Y连接电缆YDSGH050MSS0002H05STGH050MSS
|
产品介绍 技术参数： | 应用 |
|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 | | 无硅树脂 | 有 | | 电气数据 |
|---|
| 工作电压 [V] | 30 DC | | 防护等级 | III | | 当前负载总数最大值 [A] | 4 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...90 | | 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | | 机械技术数据 |
|---|
| 重量 [g] | 186.5 | | 模制主体材料 | TPU / TPU / TPU | | 滚花螺母的材料 | 黄铜, 镀镍的 / 黄铜, 镀镍的 / 黄铜, 镀镍的 | | 密封材料 | Viton | | 牵引链适用性 | 有 | | 牵引链适用性 | | 用于灵活应用的弯曲直径 | min. 10 x 电缆直径 | | 传播速度 | 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s² | | 弯曲周期 | > 5 Mio. | | 扭转应力 | ± 180 °/m |
| | 注释 |
|---|
| 说明 | 请参阅“下载”下的技术说明 | | 包装单位 | 1 件 | | 电气连接 - 插头 C |
|---|
| 接插件: M12; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! | | 电气连接 |
|---|
| 接口 | 电缆: 2 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm ) | | 电气连接 - 插座 A |
|---|
| 接插件: M12; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 密封圈: Viton; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! | | 电气连接 - 插头 B |
|---|

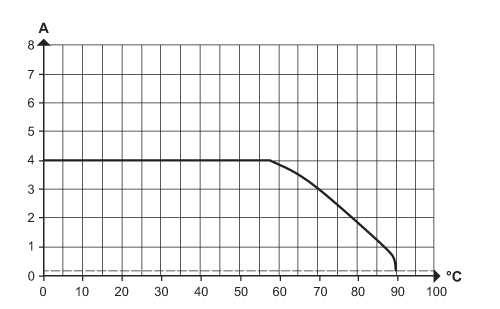

| 接插件: M12; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! | | 图表 |
|---|
|
| 降额Imax * 0.8 DIN EN 60512-5-2 |
|---|
| X | 环境温度 [°C] |
|---|
| Y | 电流 [A] |
|---|
|
|---|
| |
