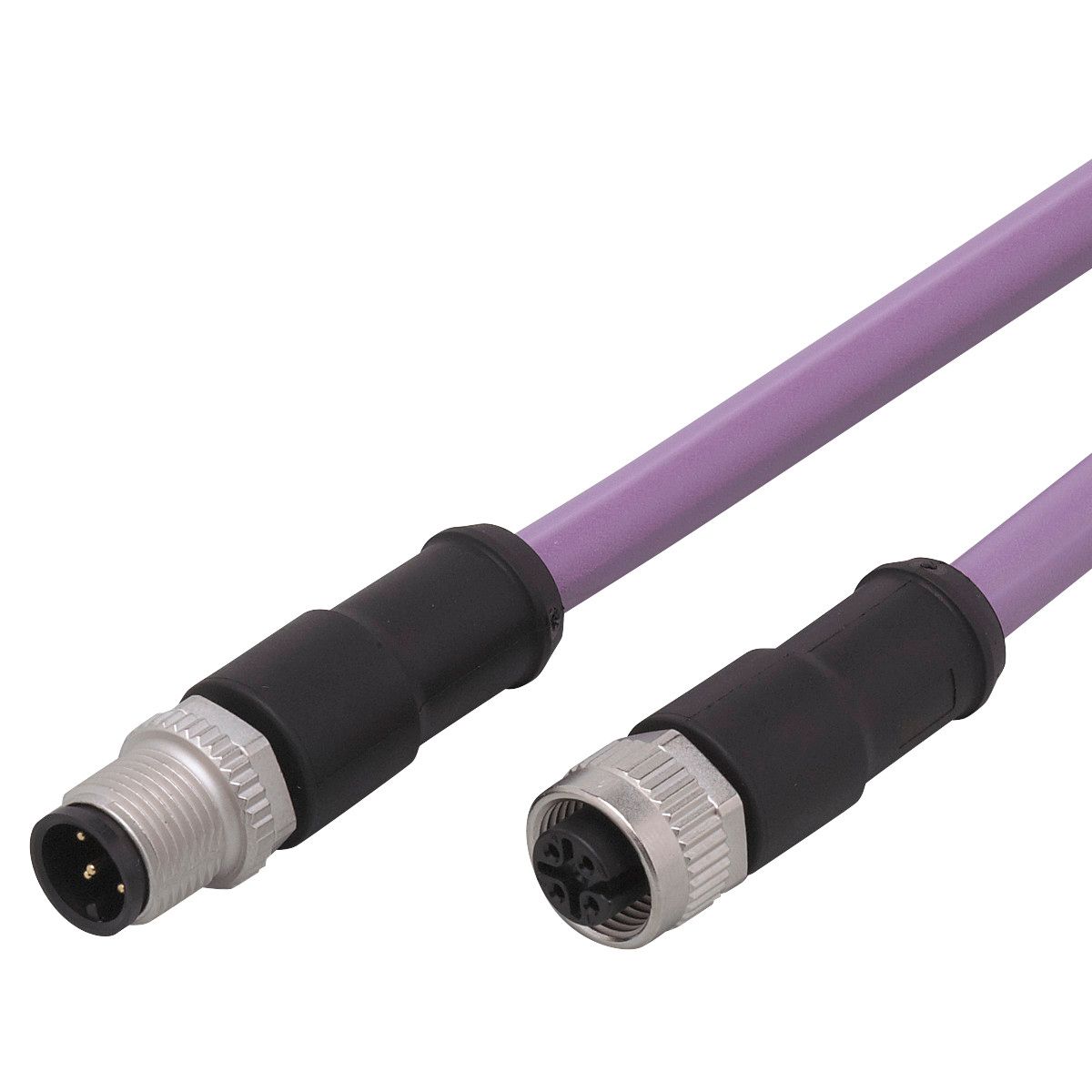

| 型号: | E12363 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 连接电缆VDOGH050MSA0015C05STGH050MSS
|
产品介绍 - 适用 CAN 总线参与者的可靠连接技术
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
- 屏蔽电缆而具备良好的电磁兼容性
- 镀金触点确保可靠的电气连接
技术参数： | 应用 |
|---|
| 特殊的性能 | 无卤素; 镀金触点; 屏蔽的电缆; 牵引链适用性 | | 应用 | CAN总线 | | 电气数据 |
|---|
| 工作电压 [V] | < 30 AC / < 36 DC | | 当前负载总数最大值 [A] | 4 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...85 | | 存储温度 [°C] | -40...80 | | 外壳防护等级 | IP 68 | | 机械技术数据 |
|---|
| 重量 [g] | 1085 | | 尺寸 [mm] | 14.5 x 14.5 x 48.5 | | 原材料 | PUR | | 模制主体材料 | PUR / PUR | | 滚花螺母的材料 | 模压铸锌, 镀镍的 / 模压铸锌, 镀镍的 | | 牵引链适用性 | 有 | | 牵引链适用性 | | 用于灵活应用的弯曲直径 | min. 10 x 电缆直径 | | 用于固定装置的弯曲半径 | 最小值 5 x 电缆直径 | | 传播速度 | 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s² | | 弯曲周期 | > 1 Mio. |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接插件: 1 x M12, 直型; 成型体: PUR; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.5 Nm | | 电气连接 |
|---|
| 接口 | 电缆: 15 m, PUR, 无卤素, 紫色, Ø 6.8 mm, 屏蔽; 缠绕的; 2 (RD) / 3 (BK): 2 x 0.25 mm² (19 x Ø 0.13 mm ) / 缠绕的 + 4 (WH) / 5 (BU): 2 x 0.34 mm² (19 x Ø 0.16 mm ) / 缠绕的 | | 电气连接 - 插座 |
|---|
| 接插件: 1 x M12, 直型; 成型体: PUR; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.5 Nm |
| |
