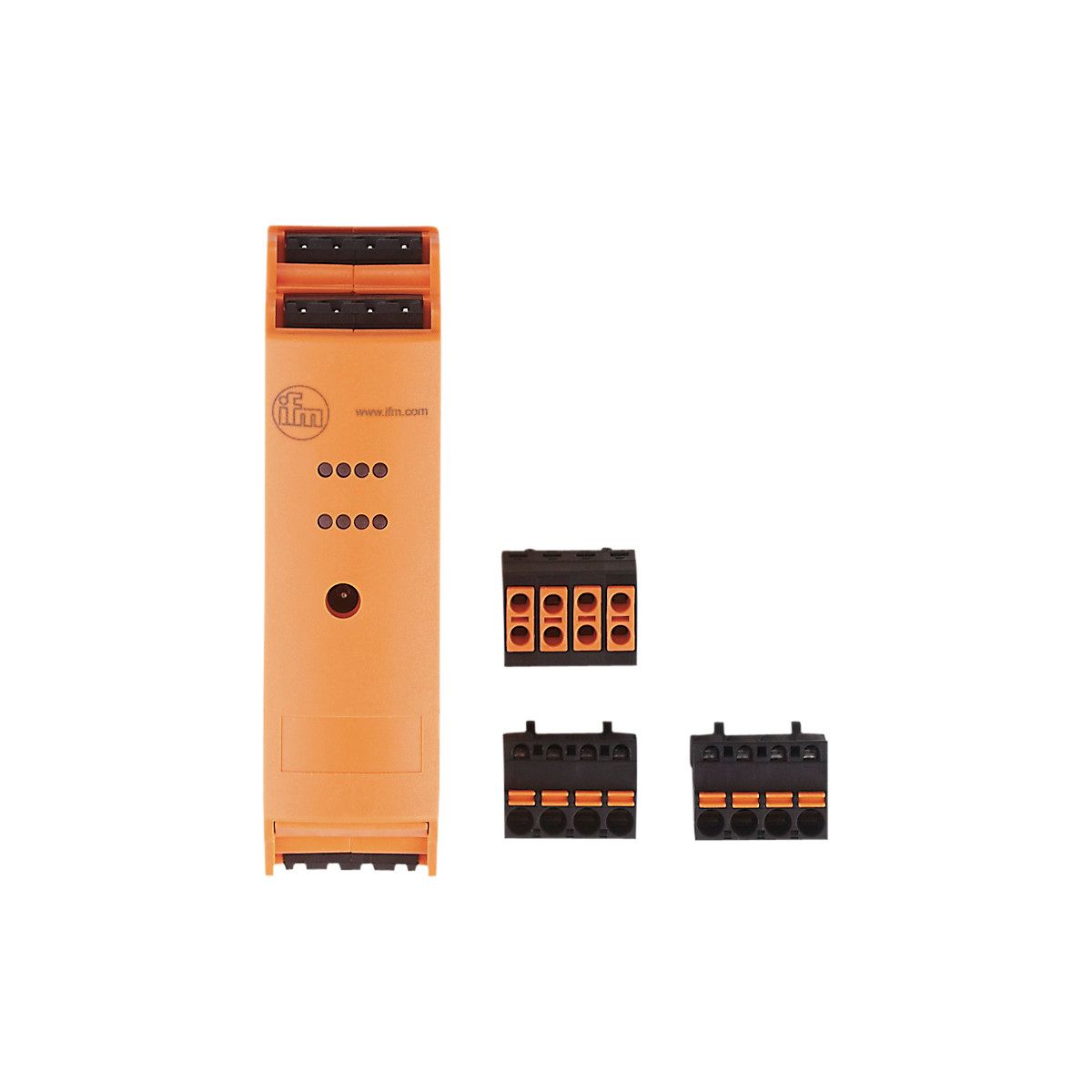

AS-Interface控制柜模块AC3204
| |
| 型号: | AC3204 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | AS-Interface控制柜模块SmartL25 4 DI AUX T C
|
产品介绍 - 用于控制柜中
- 通过笼式弹簧夹简单快速布线
- 特别节省空间的设计
- 用于电源循环的双终端
- 强大的 LED 显示运行、开关状态和功能，清晰可见
技术参数： | 应用 |
|---|
| 应用 | 控制柜安装 | | 电气数据 |
|---|
| 工作电压 [V] | 18...31.6 DC | | AS-i电流损耗最大值 [mA] | 30 | | 附加电源 [V] | 20...30 DC; (AUX) | | 其他电源的最大电流消耗 [mA] | 1100; (AUX) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4 | | 输入 |
|---|
| 数字输入数 | 4 | | 数字输入输入电路 | PNP; (Typ 2符合IEC 61131-2规定) | | 输入传感器电源 | AUX | | 电源 [V] | 18...30; (DC AUX) | | 输入电流负载最大值 [mA] | 1000 | | 输入电流高 [mA] | 6...10 | | 输入电流低 [mA] | 0...2 | | 开关电平高平信号最小值 [V] | 11 | | 数字输入保护短路 | 有 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 存储温度 [°C] | -25...75 | | 允许***相对空气湿度 [%] | 90; (非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 20 | | 防护等级接线端子 | IP 20 | | 污染度 | 2 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 62026-2 | | | EN 61000-6-2 | | | EN 61000-6-3 | |
| | MTTF [年] | 336 | | 说明 | 设备应由隔离源供电。; 该电压源必须具有次级UL列明的保险丝（见附件）。; 或者可以使用2类电源来提供AUX。 | | AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 | | AS-i编址 | 编址插座 | | 扩展寻址模式 | 有 | | AS-i Profil | S-0.A.E | | AS-i I/O配置 [hex] | 0 | | AS-i ID代码 [hex] | A.E | | AS-i认证 | 124404 | | 数据位 | | 数据位 | D0 | D1 | D2 | D3 | | 输入 | I-1 | I-2 | I-3 | I-4 |
| | 机械技术数据 |
|---|
| 重量 [g] | 133 | | 安装方式 | DIN轨道安装 | | 原材料 | 塑料; PC-GF20 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 I1...I4 | | 操作 | LED, 绿色 AS-i, AUX | | 故障 | LED, 红色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 插脚头: 4 x ; 间距: 5.0 mm |
| 产品认证 |
|---|
| CE认证 | √ | | ASI认证 | √ | | EAC认证 | √ | | CUL认证 | √ |
| |
