• 可靠检测流量和介质温度
• 适用于水、油和乙二醇溶液
• 用于管道安装
• 两个可编程开关输出
• 清晰可见的 4 位 LED 显示

技术参数：

产品特征
输入和输出总数	数字输出数量: 2
测量范围	0...50 l/min 0...13.2 gpm
系统接口	螺纹连接 G 3/4 扁平密封
应用
特殊的性能	镀金触点
应用	用于工业应用
安装	通过适配器连接管道
介质	水; 乙二醇溶液; 冷却润滑剂; 油
介质说明	低粘度油: 7...40 mm²/s (40 °C) 高粘度油: 30...68 mm²/s (40 °C)
介质温度 [°C]	-10...80
抗压强度 [bar]	16
抗压强度 [Mpa]	1.6
电气数据
工作电压 [V]	19...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA]	100
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	10
总的输入/输出
输入和输出总数	数字输出数量: 2
输出
输出数量	2
输出信号	开关信号
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250; (每个输出)
短路保护	有
短路保护类型	脉冲
过载保护	有
测量/设定范围
测量范围	0...50 l/min 0...13.2 gpm
显示范围	0...60 l/min 0...15.9 gpm
分辨率	0.1 l/min 0.02 gpm
开关点, SP	0.1...50 l/min 0.04...13.22 gpm
复原点, rP	0...49.9 l/min 0...13.18 gpm
流量最大值 [l/min]	60
步距	0.1 l/min 0.02 gpm
温度监控
测量范围 [°C]	-10...80
分辨率 [°C]	0.2
开关点, SP [°C]	-9.8...80
复原点, rP [°C]	-10...79.8
设定步距 [°C]	0.2
精度/偏差
流量监控
精确度(在测量范围)	< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (水; 乙二醇: 35%; 油: 粘性68 mm²/s，当温度40°C时)
重复精度	0,1 l/min (0,025 gpm)
温度监控
精确度 [K]	0,2
反应时间
流量监控
反应时间 [s]	0.25; (dAP = 0)
可编程的延迟时间dS, dr [s]	0...50
用于开关量输出的阻尼dAP [s]	0...1
温度监控
响应时间T05 / T09 [s]	T09 = 70 (Q > 5 l/min); (水)
软件/编程
参数设定	流量监控; 温度监控
工作条件
环境温度 [°C]	-10...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV EN 61000-4-6 射频场感应的传导抗扰度 10 V
CPA认证	型号 001US 准确度等级 5 最大允许误差 - Q (min) 0,0162 m³/h Q (t) 0,312 m³/h Q (max) 3 m³/h
抗冲击	DIN IEC 68-2-27 20 g (11 ms)
抗震	DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [年]	246
承压设备指令	良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g]	1535.5
原材料	外壳: AlMgSi0.5 已铝阳极氧化处理; 密封圈: FKM; PA 6.6; 保护膜: PA
材料(接液部件)	不锈钢(1.4404 / 316L); FKM; PES; Centellen 200
系统接口	螺纹连接 G 3/4 扁平密封
显示器/操作件
显示	显示单位 4 x LED, 绿色 (l/min, m³/h, gal/min, gal/h) 显示单位 2 x LED, 黄色 (°C / °F) 开关状态 2 x LED, 黄色 测量值 字母数字显示, 4位数字 编程 字母数字显示, 4位数字
显示单位	l/min; m³/h; gpm; gph; °C; °F
附件
供货范围	密封圈: 2, Centellen
附件(可选)	适配器用于管道: 1 x R1/2, 特种钢, E40178 适配器用于管道: 1 x 1/2" NPT, 特种钢, E40191 适配器用于管道: 1 x R1/2, 黄铜, E40151 适配器用于管道: 1 x 1/2" NPT, 黄铜, E40154
注释
注释	MW = 测量值 MEW = Final value of the measuring range 密封圈: 仅带同时供货的Centellen密封圈
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 成型体: 黄铜, optalloy镀层; 触头: 镀金的
图表

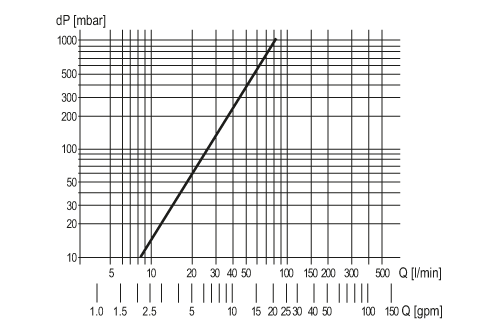

压力损失	dP 压力损失 Q 体积流量
