• 脉冲序列针对可靠检测旋转速度进行定义
• 用于准确位置确定和线性测量
• 通过 IO-Link 的友好通信和参数化
• 通过磁力感应原理获得高耐冲击和振动能力
• 分辨率可自由编程，从 1 ...10,000

技术参数：

产品特征
分辨率	1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口	IO-Link
轴监控器	实心轴
轴直径 [mm]	6
应用
功能原理	增量式
检测系统	磁性
电气数据
工作电压 [V]	4.75...30 DC
电流损耗 [mA]	< 150
防护等级	III
反相保护	有
开机延迟时间 [s]	0.5
旋转电气最大值 [U/min]	12000
输出
电气设计	HTL/TTL
开关频率 [kHz]	1000
出厂设定	输出功能: HTL (50 mA)
短路保护	有
相位偏差A和B [°]	90
测量/设定范围
分辨率	1...10000; (可设定参数; 出厂设定: 1024) 分辨率
精度/偏差
精确度 [°]	0.1
软件/编程
参数设定	分辨率; 转向; HTL; TTL
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SIO模式	有
处理周期最小值 [ms]	2.3
工作条件
环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
允许***相对空气湿度 [%]	95; (不允许冷凝)
外壳防护等级	IP 67; (在外壳: IP67; 在轴: IP67)
认证/测试
抗冲击	100 g
抗震	20 g
机械技术数据
重量 [g]	596.5
尺寸 [mm]	Ø 58 / L = 63.5
原材料	法兰: 不锈钢(1.4571/316Ti ); 外壳: 不锈钢(1.4521/444); 丁晴橡胶
机械最大值 [U/min]	12000
启动扭矩最大值 [Nm]	1
温度扭矩参考 [°C]	20
轴监控器	实心轴
轴直径 [mm]	6
轴材料	不锈钢(1.4571/316Ti )
轴向轴负载最大值 (轴末端) [N]	40
径向轴负载最大值 (轴末端) [N]	60
固定法兰	同步法兰
电气连接
IO-Link	接插件: 1 x M12, 径向的, 也可以使用轴向的; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m)
图表

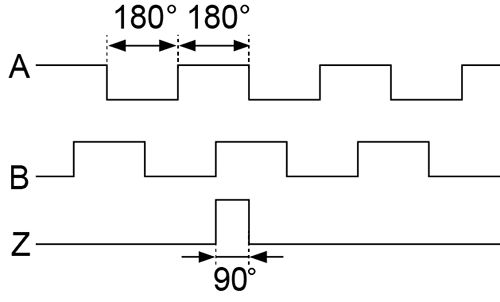

脉冲图	顺时针旋转方向（看着轴）
