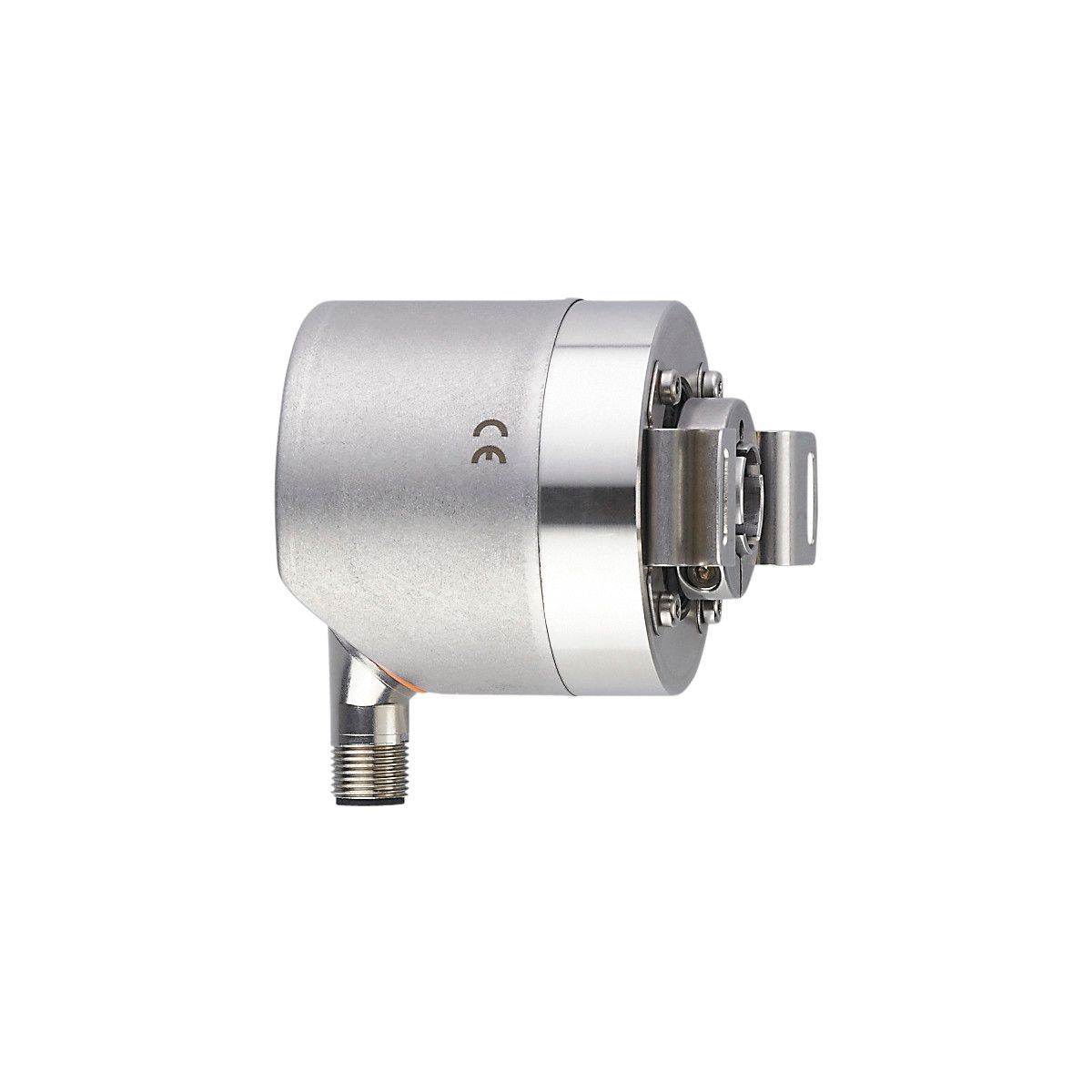

| 型号: | RO3110 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 带空心轴的增量式编码器INCREMENTAL ENCODER
|
产品介绍 技术参数： | 产品特征 |
|---|
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 | | 通信接口 | IO-Link | | 轴监控器 | 单面开通的空心轴 | | 轴直径 [mm] | 15 | | 应用 |
|---|
| 功能原理 | 增量式 | | 检测系统 | 磁性 | | 电气数据 |
|---|
| 工作电压 [V] | 4.75...30 DC | | 电流损耗 [mA] | < 150 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 0.5 | | 旋转电气最大值 [U/min] | 12000 | | 输出 |
|---|
| 电气设计 | HTL/TTL | | 开关频率 [kHz] | 1000 | | 出厂设定 | | | 短路保护 | 有 | | 相位偏差A和B [°] | 90 | | 测量/设定范围 |
|---|
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 | | 精度/偏差 |
|---|
| 精确度 [°] | 0.1 | | 软件/编程 |
|---|
| 参数设定 | 分辨率; 转向; HTL; TTL | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SIO模式 | 有 | | 处理周期最小值 [ms] | 2.3 | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 存储温度 [°C] | -40...85 | | 允许***相对空气湿度 [%] | 95; (不允许冷凝) | | 外壳防护等级 | IP 67; (在外壳: IP 67; 在轴: IP 67) | | 认证/测试 |
|---|
| 抗冲击 | | | 抗震 | | | 机械技术数据 |
|---|
| 重量 [g] | 665 | | 尺寸 [mm] | Ø 58.5 | | 原材料 | 法兰: 不锈钢(1.4571/316Ti ); 外壳: 不锈钢(1.4521/444); 丁晴橡胶 | | 拧紧扭矩 [Nm] | < 0.7; (固定螺栓) | | 机械最大值 [U/min] | 12000 | | 启动扭矩最大值 [Nm] | 2 | | 温度扭矩参考 [°C] | 20 | | 轴监控器 | 单面开通的空心轴 | | 轴直径 [mm] | 15 | | 轴材料 | | | 轴的安装深度 [mm] | 27 | | ***轴向轴 [mm] | 0,5 | | 电气连接 |
|---|
| IO-Link | 接插件: 1 x M12, 径向的, 也可以使用轴向的; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m) | | 图表 |
|---|

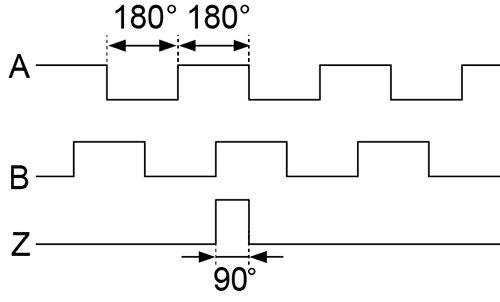

| 脉冲图 |
|
|---|
| |
