| 产品特征 |
|---|
| 光线种类 | 红光 |
| 通信接口 | IO-Link |
| 激光防护等级 | 1 |
| 尺寸 [mm] | 50 x 10 x 60 |
| 应用 |
|---|

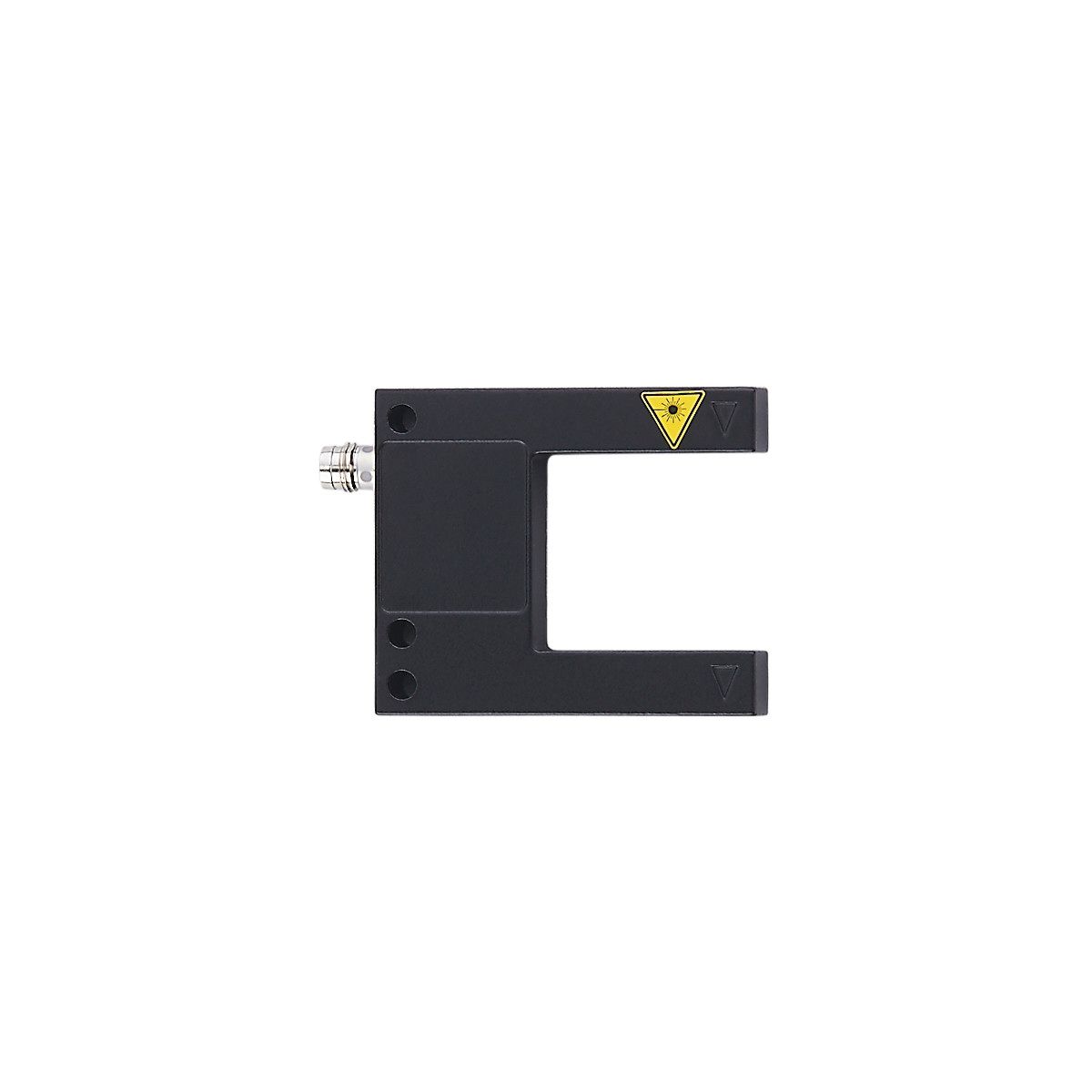

| 功能原理 | 对射式光电开关 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) |
| 绝缘等级 [V] | 500 |
| 电流损耗 [mA] | < 30 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 150 |
| 光线种类 | 红光 |
| 波长 [nm] | 655 |
| 输出 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) |
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 1 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 5000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 最小的可识别物体直径 [mm] | 0.05 |
| 精度/偏差 |
|---|
| 重复精度 [mm] | 0.01 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 处理周期最小值 [ms] | 3.2 |
| IO-Link过程数据（周期性） | |
| IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器; 开关循环数计数器; Min./Max. Signalspeicher; 操作模式 |
| 支持的DeviceID | |
| 注释 | |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...60 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | DIN EN 61000-4-3 HF电磁场辐射 | 10 V/m | | DIN EN 61000-4-4 Burst | 2 kV | | DIN EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | DIN EN 55011 | 等级A |
|
| 抗振强度 | | EN 60068-2-6 Fc | (10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹 |
|
| 抗冲击 | | EN 60068-2-27 Ea | 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
|
| 激光防护等级 | 1 |
| 激光保护注意事项 | | 注意: | 激光 | | 激光等级: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
|
| MTTF [年] | 548 |
| 机械技术数据 |
|---|
| 重量 [g] | 81.5 |
| 尺寸 [mm] | 50 x 10 x 60 |
| 叉式光电深度D [mm] | 35 |
| 叉式光电宽度W [mm] | 30 |
| 原材料 | 外壳: 模压铸锌 粉末镀层; 透镜: 玻璃 |
| 显示器/操作件 |
|---|
| 显示 | |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M8 |
| 其他数据 |
|---|
| 工作模式可通过IO-Link调节 |
|---|
| 标准 | High Resolution | Power | Speed | | 分辨率 | 0.05 mm | 0.03 mm | 0.1 mm | 0.05 mm | | 重复精度 | 0.01 mm | 0.01 mm | 0.015 mm | 0.015 mm | | 开关频率 | 5000 Hz | 2000 Hz | 1000 Hz | 10000 Hz |
|
|
