| 产品特征 |
|---|
| 光线种类 | 红光 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 105 x 30 x 62 |
| 应用 |
|---|
| 特殊的性能 | 背景消隐 |
| 功能原理 | 漫反射光电开关 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (如果该产品在易爆区域外使用: 10...36) |
| 电流损耗 [mA] | 25 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100; (如果该产品在易爆区域外使用: 200) |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 检测距离 [mm] | 50...1800; (白纸 200 x 200 mm 90 %反射) |
| 白色物体的检测距离(6 %反射) [mm] | 50...1800 |
| 灰色物体的检测距离:(18 %反射) [mm] | 50...900 |
| 黑色物体的检测距离(6 %反射) [mm] | 50...600 |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 50 |
| 背景消隐可用 | 有 |
| 工作条件 |
|---|
| 环境温度 [°C] | -10...50 |
| 注意环境温度 | | 如果该产品在易爆区域外使用: -25...60 °C |
|
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| ATEX标记 |  II 3D Ex tc IIIC T105°C Dc X |
| EMC电磁兼容 | |
| MTTF [年] | 360 |
| 机械技术数据 |
|---|
| 重量 [g] | 335 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 105 x 30 x 62 |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU; 保护附件: 特种钢 |
| 透镜材料 | |
| 透镜校准 | 侧面的镜组 |
| 显示器/操作件 |
|---|
| 显示 | |
| Teach示教功能 | 有 |
| 电子锁 | 有 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |

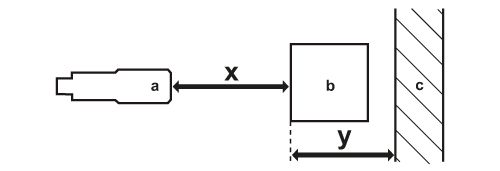

| 图表 |
|---|
|
| a: | 传感器 |
|---|
| b: | 目标 |
|---|
| c: | 背景 |
|---|
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
|
|---|

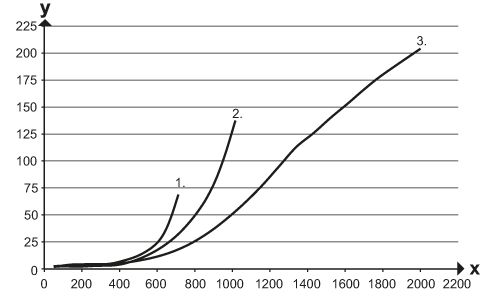

| 精确度曲线 |
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
| 1 = | 目标 黑色(6 %反射) , 背景(白色90 %反射) |
|---|
| 2 = | 目标 灰色(18 %反射) , 背景(白色90 %反射) |
|---|
| 3 = | 目标 白色(90 %反射) , 背景(白色90 %反射) |
|---|
|
|---|
