• 适合在空间受限情况下使用的特小外壳
• 用于输送和处理技术的可靠位置检测
• 精确检测极小、极平或反射性强的组件
• 通过 IO-Link 可轻松设定量程
• 量程极长

技术参数：

产品特征
光线种类	红光
通信接口	IO-Link
外壳	矩形的
尺寸 [mm]	28.1 x 8.1 x 14.4
应用
功能原理	漫反射光电开关
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	20; ((24 V))
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	633
输出
电气设计	PNP
输出功能	亮通模式
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
监控范围
检测距离 [mm]	0...180; (白纸 200 x 200 mm)
光斑直径最大值 [mm]	18
光点尺寸参考	在***检测距离
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI标准	IEC 61131-9
外形	Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel
SIO模式	有
必需的mater port type	A
处理周期最小值 [ms]	2.5
IO-Link过程数据（周期性）	功能 位长 过程值 8 设备状态 4 二进制开关信息 1
IO-Link功能（非周期性）	应用特定标签; 运行小时数计数器; 开关循环数计数器
支持的DeviceID	运行方式 DeviceID 默认 788
工作条件
环境温度 [°C]	-25...60
外壳防护等级	IP 65; IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
MTTF [年]	1067
机械技术数据
重量 [g]	21.1
外壳	矩形的
尺寸 [mm]	28.1 x 8.1 x 14.4
原材料	外壳: ABS; 不锈钢(1.4404 / 316L)
透镜材料	PMMA
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色
注释
包装单位	1 件
电气连接
接口	电缆: 0.3 m, PVC, 黑色, Ø 2.9 mm; 3 x 0.08 mm²
接口	接插件: 1 x M8
图表

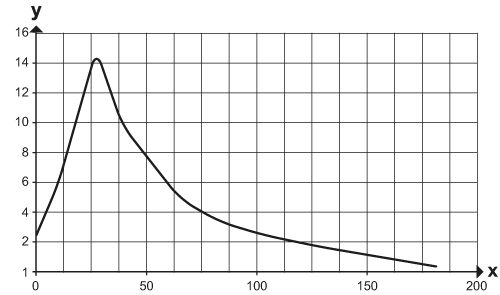

过量增益图	x: 距离 [mm] y: 过量增益因子
