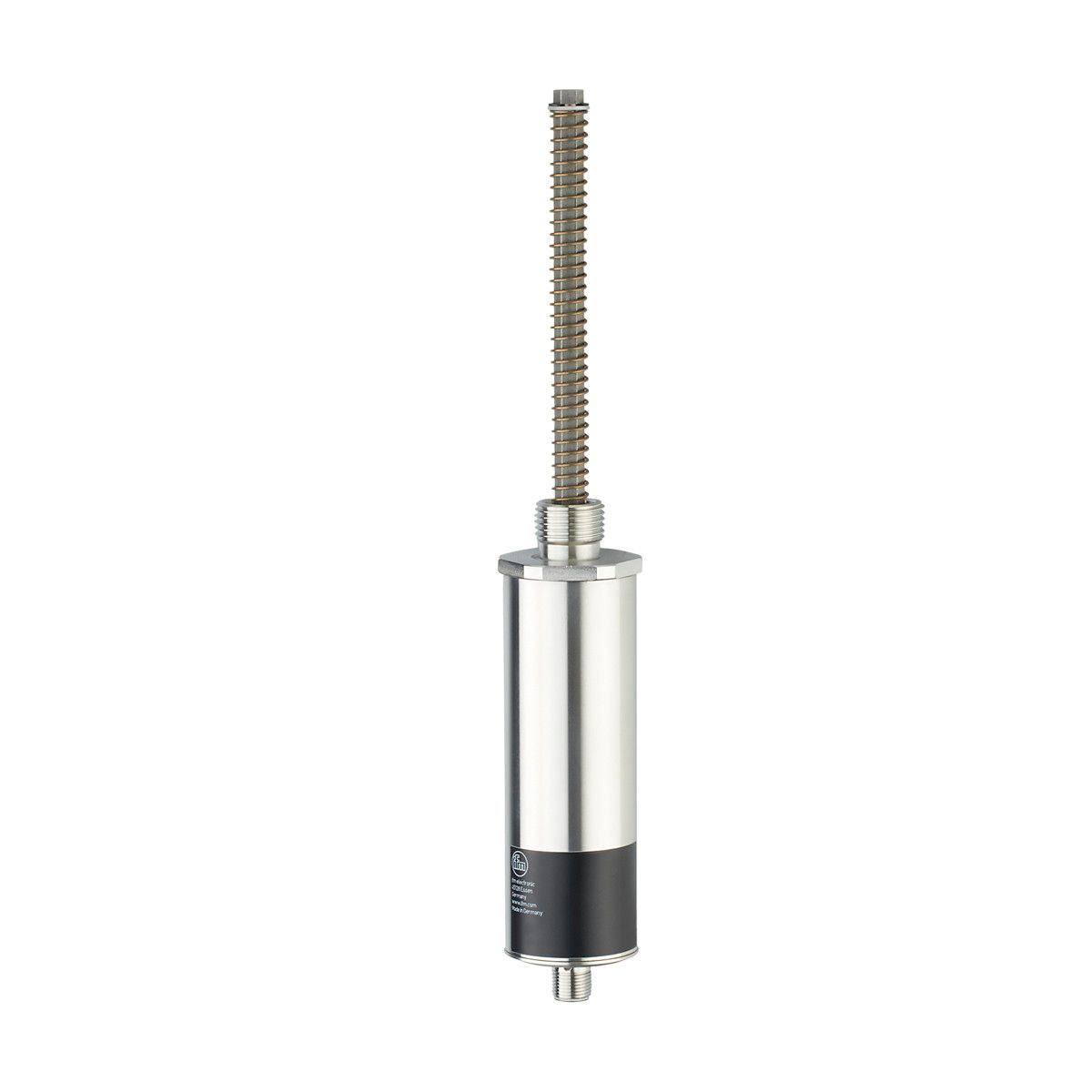

用于制动诊断带两个开关点的磁性接近开关M95009
| |
| 型号: | M95009 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 用于制动诊断带两个开关点的磁性接近开关M9G4085PARKG/A/US
|
产品介绍 - 用于可靠地检测转子的锁定状态
- 用于风力涡轮
- 三个开关输出和多个可编程开关点
- 工作温度范围大
- 整体精确性高，长期稳定
技术参数： | 产品特征 |
|---|
| 输出功能 | 2 x 常闭，1 x 常开 | | 尺寸 [mm] | 40 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC; (符合cULus - Class 2标准) | | 防护等级 | III | | 反相保护 | 有 | | 输出 |
|---|
| 输出功能 | 2 x 常闭，1 x 常开 | | 开关量输出DC电压降最大值 [V] | 5.4 | | 最小的负载电流 [mA] | 2 | | 漏电流最大值 [mA] | 0.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 0.5 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 测量范围 [mm] | 52...137 | | 精度/偏差 |
|---|
| 迟滞 [mm] | 0.5 | | 工作条件 |
|---|
| 环境温度 [℃] | -40...70 | | 外壳防护等级 | IP 20; IP 67; (活塞侧面: IP 20; 接插件侧面: IP 67) | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 3 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 发射 | 等级B | | IEC 60255-5 | 4 kV 线对线，Ri： 500Ohm |
| | MTTF [年] | 277 | | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 691 | | 尺寸 [mm] | 40 | | 原材料 | 黄铜 白青铜-镀层; 活塞: 特种钢; LED窗口: PA | | 拧紧扭矩 [Nm] | < 20 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 4 x 90° LED, 黄色 OUT 1 | | 开关状态 | 4 x 90° LED, 红色 OUT 3 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| |
