• 金属齿轮的非接触检测
• 用于极高的开关频率，最高可达 15,000 Hz
• 可准确检测齿轮
• 工作温度范围大
• 通过法兰适配器快速安装

技术参数：

产品特征
电气设计	PNP
输出功能	常开
感应距离 [mm]	1.7; (用不同模块使用齿轮对检测范围及相位有影响。)
尺寸 [mm]	15 / L = 60
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	< 40
防护等级	III
反相保护	有
输出
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	1
漏电流最大值 [mA]	0.1
开关量输出DC的持续电流负载 [mA]	50
开关量输出短暂的电流负载 [mA]	50
开关频率DC [Hz]	1...15000
短路保护	有
过载保护	有
监控范围
感应距离 [mm]	1.7; (用不同模块使用齿轮对检测范围及相位有影响。)
实际感应距离 Sr [mm]	1.7 ± 10 %
工作距离 [mm]	1.38
工作条件
环境温度 [℃]	-32...85
外壳防护等级	IP 65; IP 68; IP 69K
认证/测试
EMC电磁兼容	EN 61000-4-2 4 kV CD / 8 kV AD EN 61000-4-3 10 V/m EN 61000-4-4 2 kV EN 61000-4-6 10 V/m EN 61000-4-8 30 A/m EN 55011 0 等级B
抗冲击	DIN EN 60068-2-27 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
快速温度变化	EN 60068-2-14 Na TA = -１０ ℃; TB = 70℃; t1 = 60 min; t2 = < 10 s; 20个周期
喷盐试验	EN 60068-2-52 Kb 严格等级5 (4个检测周期)
MTTF [年]	3659
机械技术数据
重量 [g]	49.8
尺寸 [mm]	15 / L = 60
原材料	黄铜; PA; O形环: FKM
拧紧扭矩 [Nm]	7
齿轮模块 [mm]	1.25
面板安装长度 [mm]	45
注释
包装单位	1 件
电气连接 - 插头
接口	电缆: 0.5 m, PUR
接口	接插件: 1 x M12
图表

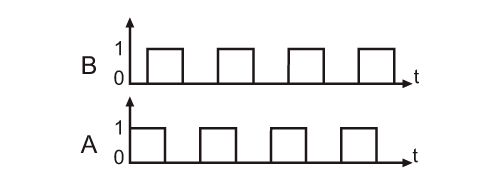

开关信号	相移 90° +/- 20° 脉冲/暂停比 50 % +/- 10 % 用不同模块使用齿轮对检测范围及相位有影响。
