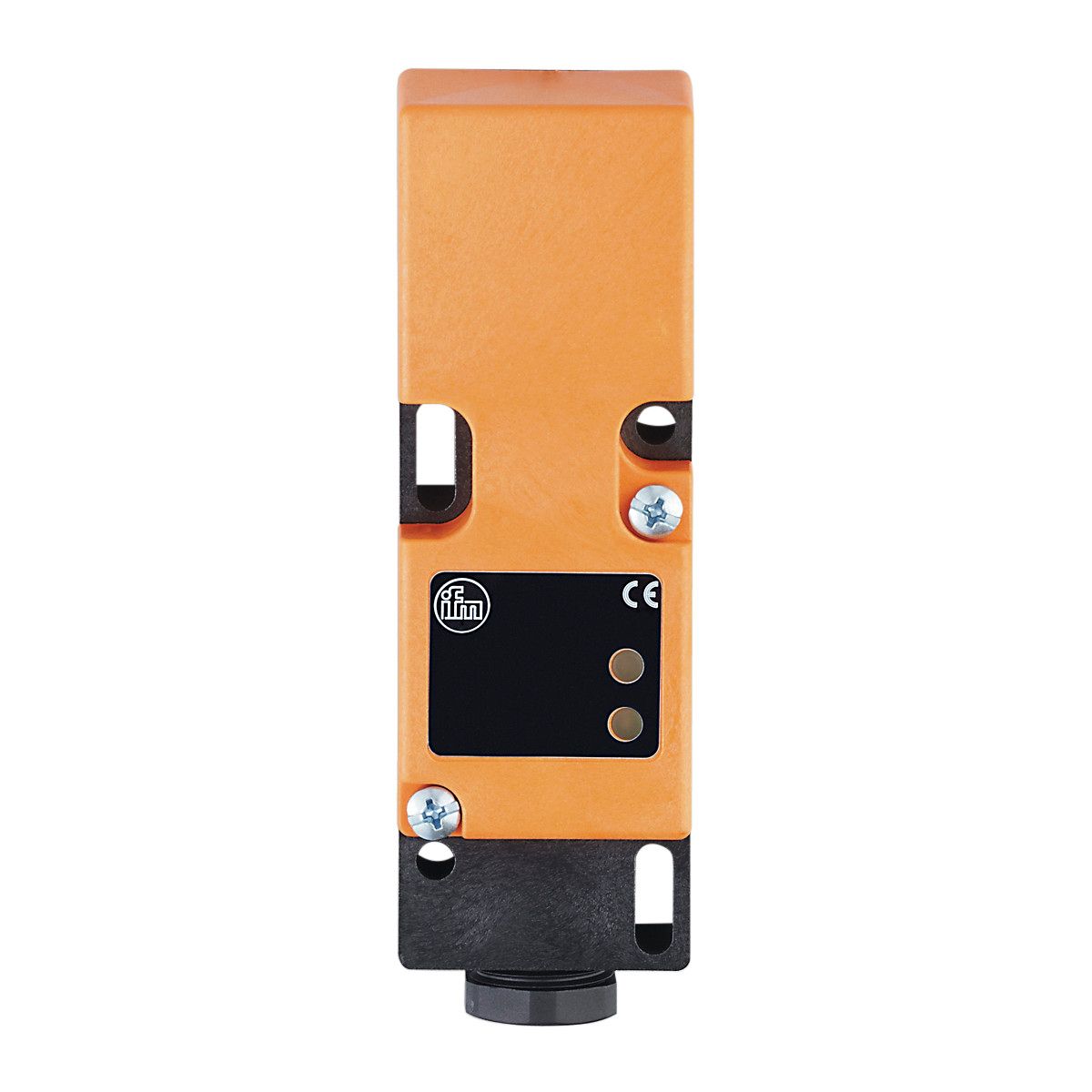

| 型号: | IM5041 | | 品牌: | IFM | | 产地: | 德国 | | 产品别名: | 电感式接近开关IME3015BFPKG/2LED/OVERP
|
产品介绍 - 适用于输送机的长感应范围
- 输出功能常开/常闭可编程
- 坚固的外壳，适用于严苛的工业环境
- 五个感应面位置可选
- 用于检查开关状态和操作的 LED 显示
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开/常闭; (可选) | | 感应距离 [mm] | 15 | | 外壳 | 矩形的 | | 尺寸 [mm] | 40 x 40 x 120 | | 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC | | 电流损耗 [mA] | 15; (24 V) | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开/常闭; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 250 | | 开关频率DC [Hz] | 250 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 15 | | 实际感应距离 Sr [mm] | 15 ± 10 % | | 工作距离 [mm] | 0...12.1 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 | | 迟滞 [Sr的百分比] | 1...15 | | 开关点偏移 [Sr的百分比] | -10...10 | | 工作条件 |
|---|
| 环境温度 [℃] | -25...80 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD | | EN 61000-4-3 HF电磁场辐射 | 3 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 3 V | | EN 55011 | 等级B |
| | MTTF [年] | 1612 | | 机械技术数据 |
|---|
| 重量 [g] | 169 | | 外壳 | 矩形的 | | 安装 | 齐平安装 | | 尺寸 [mm] | 40 x 40 x 120 | | 原材料 | PPE | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接线端子: ...2.5 mm; 电缆护套: 7...13 mm; 电缆插接式接头: M20 X 1.5 |
| |
