产品特点与用途
QCF 型系列分级式超细粉碎机是一种新型、先进粉碎设备，广泛应用于化工、塑料、医药、染料、农药、涂料、食品等行业的物料粉碎。
本机是一种立式冲击式粉碎机，粉碎室内设有分级装置，在不停机的情况下，只要调节分级叶轮转速，就可控制产品所需的粒度，并具有自冷功能，特别适用于塑性、纤维物料及矿物料粉碎。具有操作方便，结构紧凑、新颖、使用寿命长，维修方便等特点。
主要结构及工作原理

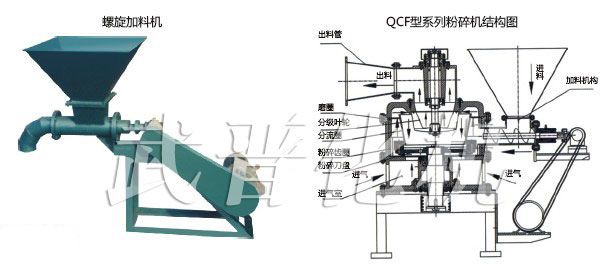

该机丰要由螺旋加料机、粉碎室、粉碎刀盘、齿圈、分级叶轮、分流圈、分级室等组成。
物料经螺旋加料机送入粉碎室内，由粉碎刀片的高速冲击和剪切，同时受到涡流产生的高频振动而被粉碎。细粉在负压作用下，经分流圈、分级室分级进入集料管道后排出收集；粗粉由于分级叶轮的高速旋转产生的离心力的作用，被甩至分流圈返同粉碎室继续粉碎。
主要技术参数
| 名称/参数/型号 | QCF-400 | QCF-700 |
| 全套动力(kw) | 粉碎盘 | 22 | 45 |
| 分级叶轮 | 4 | 7.5 |
| 螺旋加料机 | 0.55 |
| 风机 | 11 | 18.5 |
| 关风机 | 0.55 | 0.55 、0.75 |
| 转速(r/min) | 粉碎刀盘 | 4800 | 3000 |
| 分级叶轮 | 700-2700 | 600-2400 |
| 螺旋加料机 | 20-100 |
| 风量(m2/h) | 2200-3600 | 4000-7500 |
| 粉碎细度(um) | 10-300 |
| 产量(kg/h) | 30-800 | 50-1500 |
| 产考重量(kg) | 1000 | 2000 |
| 外形尺寸(长x宽x高)mm | 1670x1120x1095 | 2140x1400x1300 |

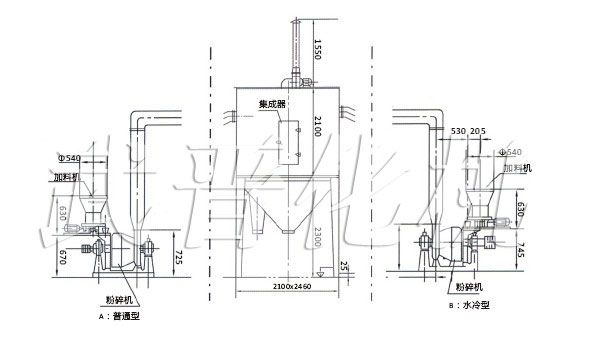

粉碎机、加料机、集粉器安装总体图
