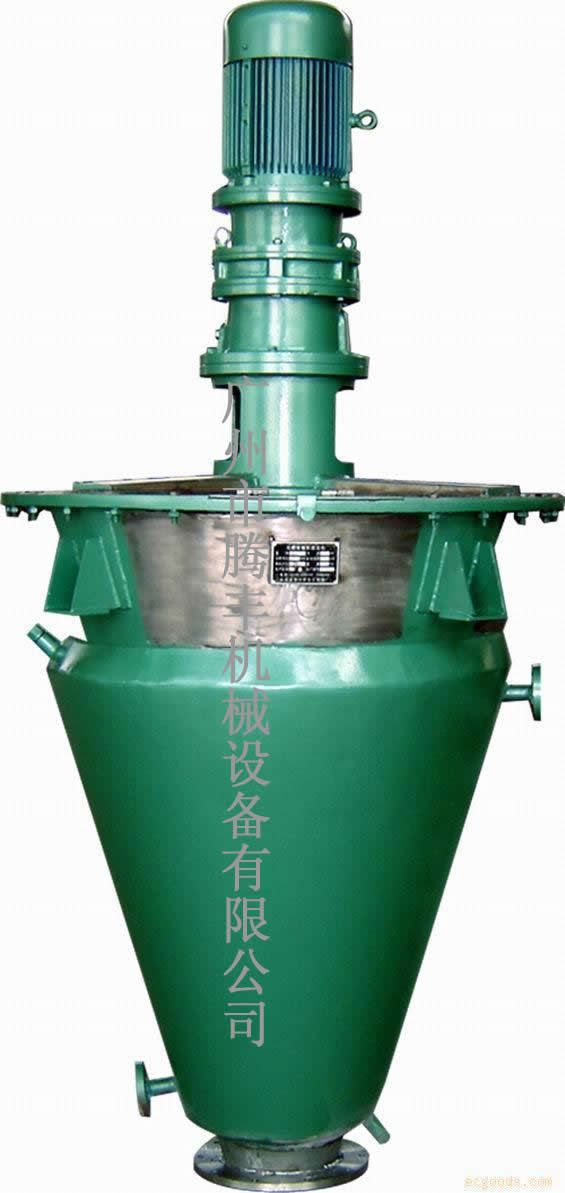

单螺旋锥形混合机
单螺旋锥形混合机图片
型号: DSH系列
索取资料及报价
型号:DSH系列
安装方式:立式
适用物料:固-固(颗粒/粉末)
产品介绍

一、产品介绍:
    DSH单螺旋锥形混合机是引进国外设计技术资料,具有高效节能的粉体、颗料、液体(加液)三重混合效果,该混合机广泛适用于化工、医药、农药、复合肥、染料、颜料、橡胶、建材、食品、饲料、添加剂、精细化工、陶瓷、矿山、耐火材料等各行业的固一固(即粉体与粉体),粉体一液体的混合。该机对混合物料适应性广。对热敏性物料不会产生过热,对颗粒物料不会压馈和磨碎对比重悬殊和粒度不同的物料混合不会产生分层离析现象,对粗粒、细粒和超细粉,纤维或片状的混合也有很好的适应性。
二、工作原理:
    混合机筒体内两只非对称螺旋的快速自转将物料向上提升形成两股非对称沿筒壁自下向上的螺柱形物料流、转臂慢速公转运动,不同程度进入螺柱包络线内,一部分物料被错位提升,另一部分物料被抛击螺柱,从而达到全圆周方位物料的不断更新扩散,被提到上部的两股物料再向中心凹穴汇合,形成一股向下的物料流,补充了底部的空穴从而形成对流循环的三重混合效果。
三、摆线针轮减速机型结构特点:
    摆线针论减速机型结构是由电机(或防爆电机)、减速机、筒盖、筒体、传动部分、螺旋、出料阀、喷液装置等部分组成。
    1. 减速机:行星摆线针轮、双级、双出轴减速机、输出公转、自转两种速度。
    2. 筒盖部分:筒盖支撑着整个传动部分,传动部分用螺栓固定在筒盖上,筒盖上设有若干开孔,供进料、观察、清洗、维修备用。
    3. 传动部分:由减速机经传动分配箱,使转臂、传动头、螺旋作行星式公转、自转运动。
    4. 筒体部分:筒体为锥形结构,使出料迅速、不积料、无死角。
    5. 螺旋部分:筒体内两只非对称排列的螺旋杆作自转,并在分配箱的传动下作公转行星运动,在筒体的范围内翻动物料,使物料快速达到均匀混合。
    6. 出料阀:出料阀安装在筒体底部,用于控制物料以及放料。该机出料阀可分手动、气动和电动三种形式。
    7. 喷液装置:喷液装置由管件、喷头部件组成,并固定在筒盖上。
四、主要技术参数:

 型号全容积m3装载系数产量 t/h总功率 kw物料粒
度(目)
混合均匀相对
偏差8%min
公转自转
 DSH-0.020.020.60.02-0.040.37 20-500<1.52.585
 DSH-0.050.050.60.03-0.10.55 20-500<1.52.585
 DSH-0.10.10.60.06-0.21.5 20-500<1.52.585
 DSH-0.150.150.60.09-0.41.5 20-500<1.52.585
 DSH-0.30.30.60.3-133.75蜗轮蜗杆型(kw)20-500<1.52108
 DSH-0.50.50.60.5-1.533.7520-500<1.52108
 DSH-110.62-2.544.55
