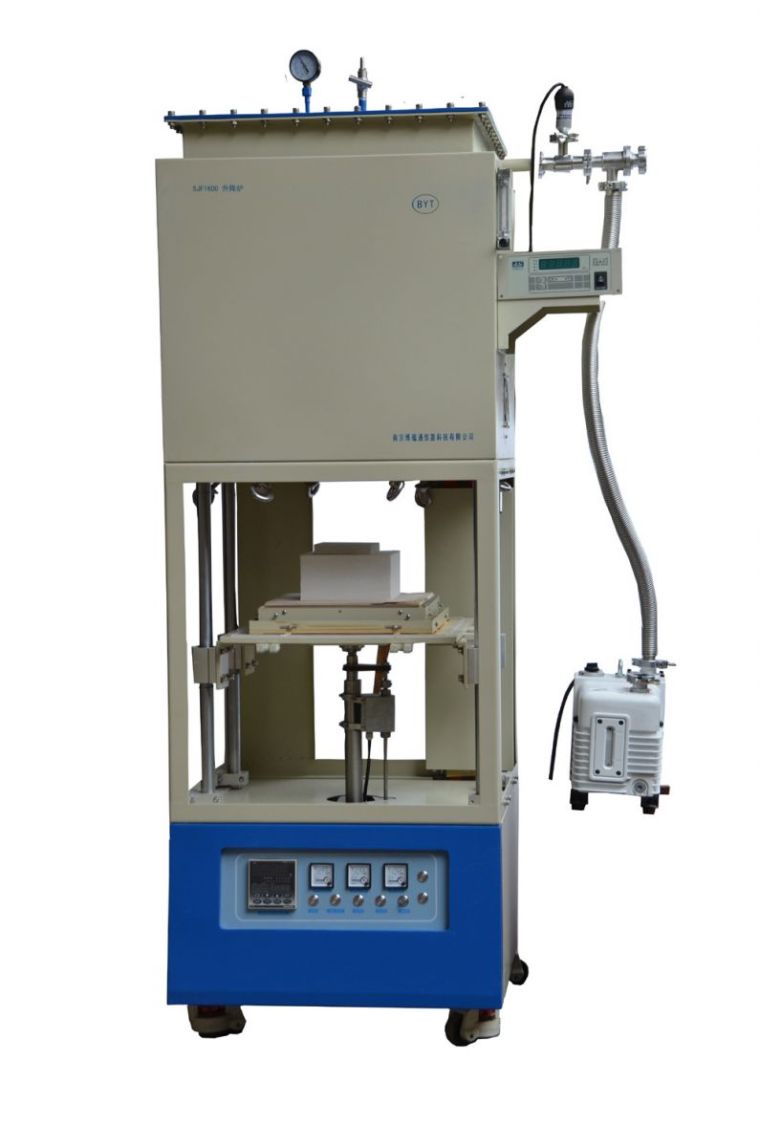

1700度真空气氛升降炉带碳化硅内胆
1700度真空气氛升降炉带碳化硅内胆图片
型号:1700
品牌:博蕴通
产地:南京


产品介绍

型号

VSF1700-I

VSF1700-II

功率

7KW

13KW

炉膛尺寸(DXH)

200X210mm

300X310mm

内胆尺寸(DXH)

Dia170X170mm

Dia270X270mm

外形尺寸(DXWXH)

700X700X1950

900X900X2200

净重

265

310

电源电压

220V

380V

相数

单 相

加热元件

1800型 硅钼棒

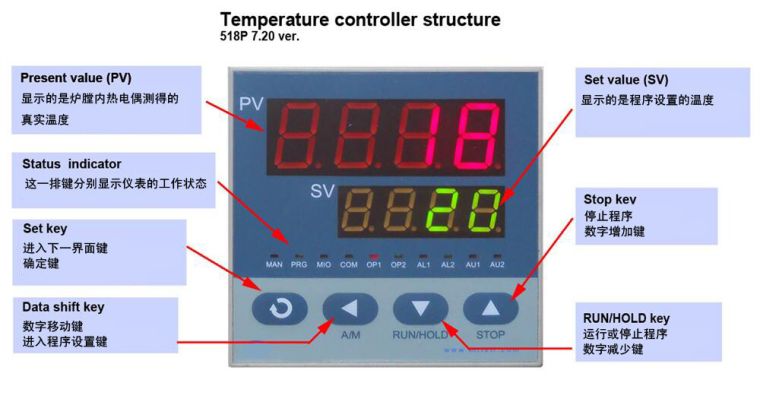

控制方式

采用宇电程序控温仪表(标配)

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1720度或热电偶烧断时,

主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)

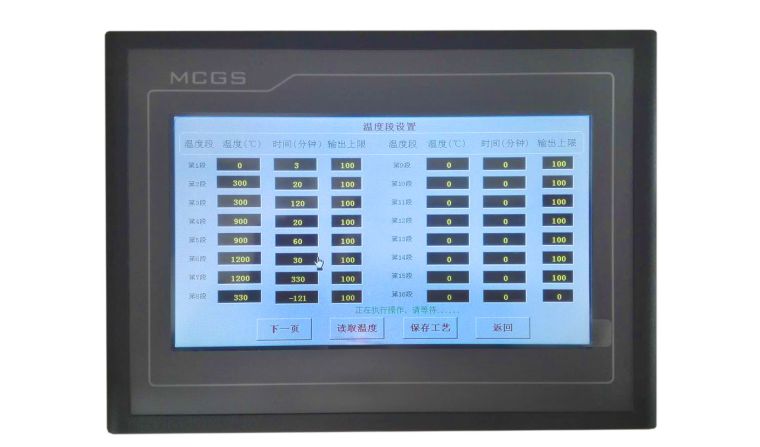

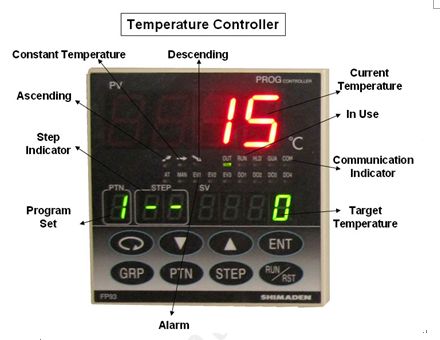

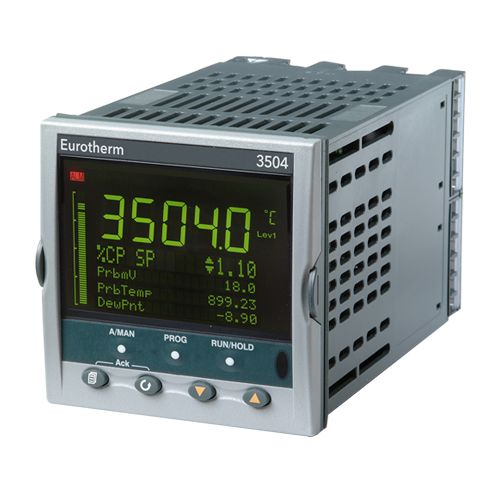

FP93控温仪表 欧陆仪表 触摸屏仪表

(日本岛电)

升温速率

≤20 ℃/ Min

推荐升温速率

10℃/ Min

冷态下 真空度

10Pa

炉膛材料

1800型氧化铝多晶体纤维(氧化铝含量95%以上)日本进口

控制精度

+/- 1 ℃

最高温度

1700 ℃

额定温度

1600 ℃

真空下额定温度

1500 ℃

四周表面温度

≤45 ℃

热电偶型号

B

触发器

移相触发(带软启动和限流功能)

限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。

软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

电器

浙江正泰

可控硅

106/16E 德国西门康

空气开关

炉体上带有空气开关,当电流超过空开的额定电流时,空开会自动跳开,有效的保护电炉。

安全保护系统

该炉炉门上安装有行程开关,降下炉门时,电源会自动切断,防止碰到加热元件而出现触电危险。

认证

行程开关

当升降杆到最高或最低点时,行程开关会给升降杆自动断电,从而不会过升或过降

升降系统

采用自动升降不锈钢电动推杆,按下升或降按钮后,物料会随升降托盘自由升降

电动推杆功率

150W

电动推杆升降速率

40mm/ S

防腐蚀

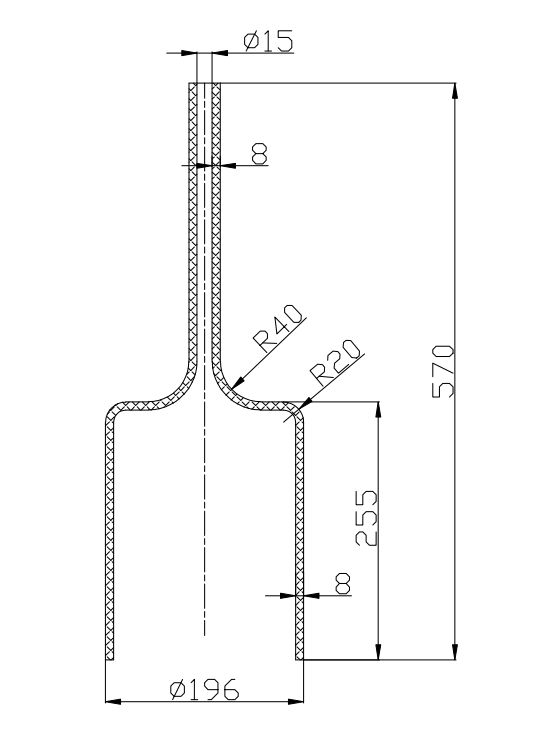

可选配碳化硅罩,预防腐蚀性气体侵蚀炉膛材料和加热元件

VRD-8真空泵

型号

VRD-8

极限分压强

5X10-2 Pa

进排气接口

KF25

电机转速

1440RPM

抽气速率

2.2L/S

电机功率

0.4KW

瑞典(INFICON)皮拉尼陶瓷电容真空计

型号

PCG554

输入电压

24V 1A DC(配有220V变压器)

真空计接口

KF16

数字显示

数字显示(屏幕尺寸为20x14mm),其数据显示单位为torr

产品尺寸

46mm×28mm×126mm ( L x W x H)

重量

5 lbs

检测气体

可检测各种气体,包括混合气体,测量精确、重复性好。

是否防腐

防腐

响应时间

≤30ms

测量范围

3.8x10-5 -1125 Torr.

气 氛

VF1700在各种气氛下最高使用温度

NO2,CO2,O2,Air

1700℃

He,Ar,Ne

1650℃

SO2

1600℃

CO,N2

1500℃

真空1500℃

湿H2

1400℃

干H2

1350℃

详细描述

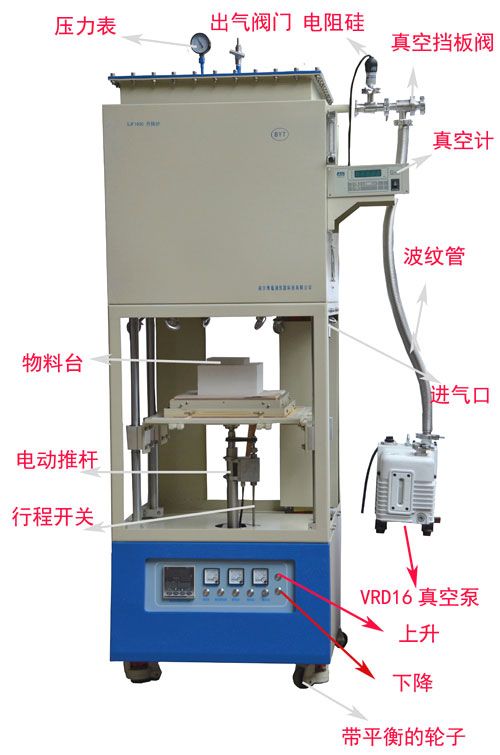

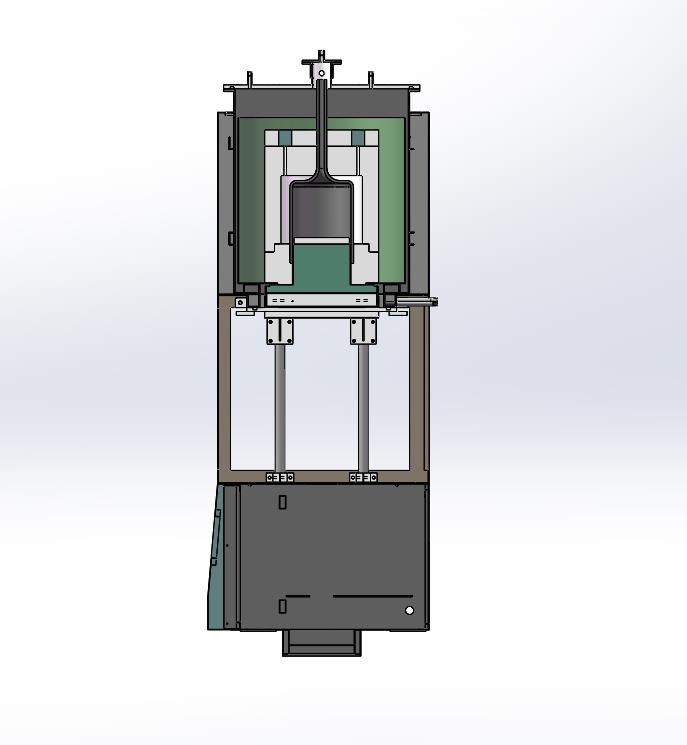

这款真空气氛升降炉以硅钼棒为加热元件,采用三层壳体结构和宇电30段程序控温系统,移相触发、可控硅控制,炉膛采用日本进口1800型氧化铝多晶体纤维材料,炉壳间配有风冷系统,能快速升降温,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,拿取物料方便,不需要坩埚钳伸到炉膛里面,适合于高温取料退火、高温真空烧结等,是高校、科研院所、工矿企业做粉末烧结、陶瓷烧结、玻璃熔炼、高温实验、质量检测用的理想产品。

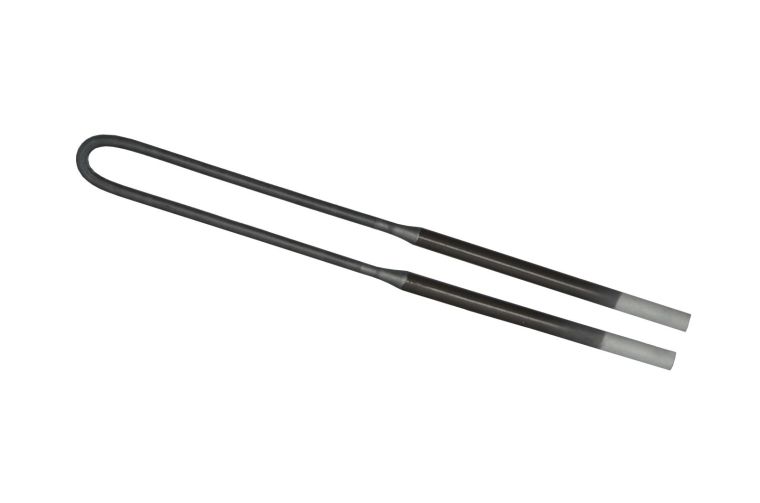

1、加热元件

(1)、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、采用的是热弯技术,电阻均匀,使用寿命长

(3)、Lu冷端长度为210mm, 400X300X300炉子为260 ,一般厂家采用180mm, 冷端长炉顶温度低。

(4)、硅钼棒表面氧化非晶膜致密,能够比较好的保护硅钼棒。

2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。

3、可以与电脑连接

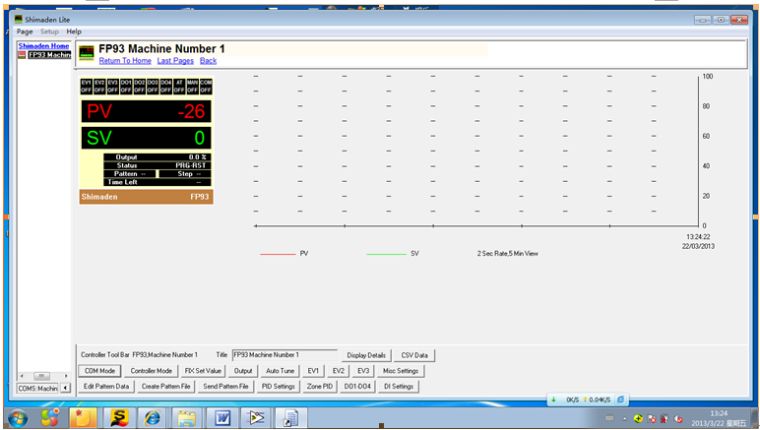

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出

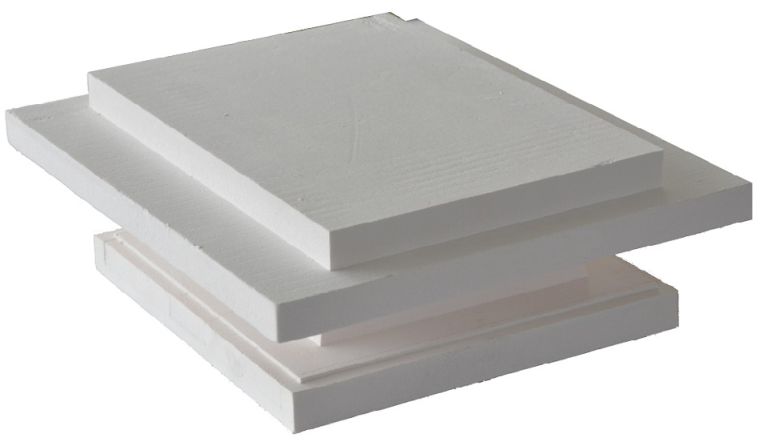

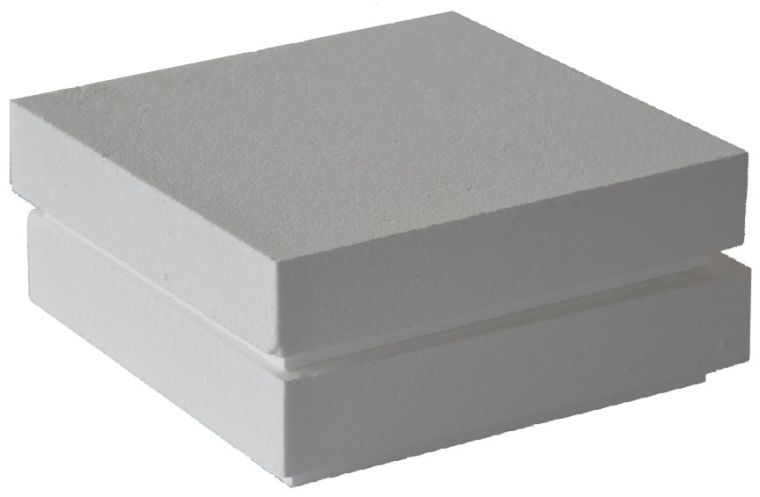

4、炉膛

进口炉膛 VS 国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡

5、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强

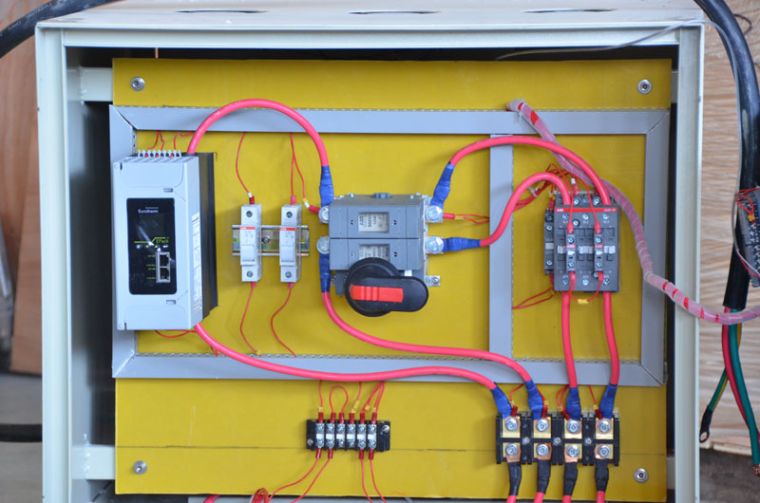

5、可选UL认证电气板 (全部通过UL认证的进口电器)

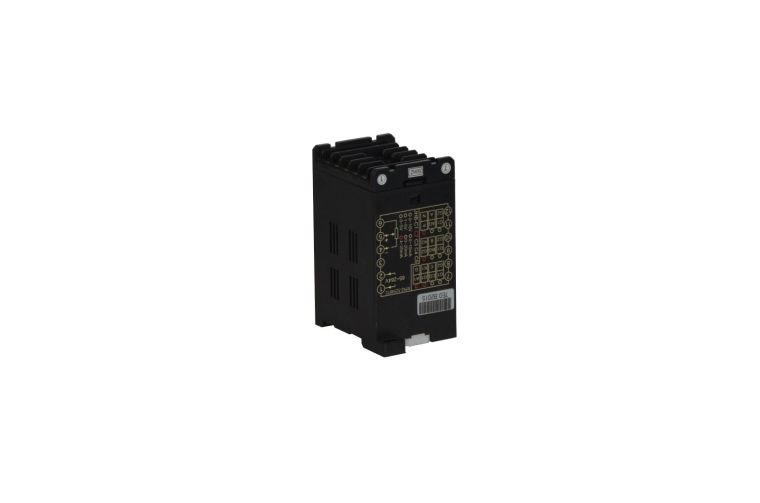

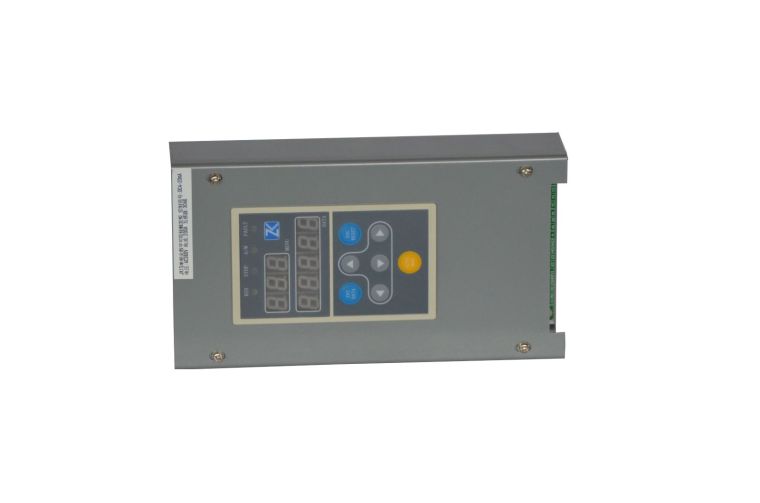

6、触发器

VS

软启动限流触发器 大部分厂家使用的非限流

厦门博特触发器

1、移相触发(带软启动和限流功能)

2、限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在170A以内,有限的保护了设备。非限流触发器,如果升温速率设置错误或者过快、低温时电流非常大,设备会跳闸或烧坏。

3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。

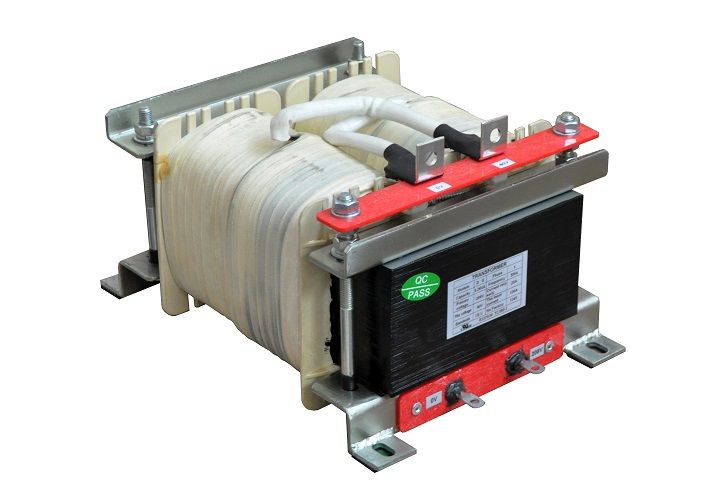

7、UL认证变压器

1、变压器电缆为纯铜

2、变压器声音小

3、变压器温身低

8、认证

密封系统: 该炉顶盖和炉门(其他地方已经焊接好)均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸、气 密性好、可保证8小时压力表指针不偏转。

该炉采用的是三层壳体结构,密封层里还有一层内胆,抽真空时不会挤压到炉膛。

供气系统: 该炉配有浮子流量计,客户可通过浮子流量计或质子流量计控制气体的流速(质子流量计为选购)。

气氛升降炉优点: 1、可以炉膛四面布棒,温场更加均衡。

2、 拿取物料方便,特别是在高温下需要拿取物料,等物料降出炉膛后用户再从托盘上取,这样就不会有炉膛辐射热,避免把人烫伤。

3、托盘四周有四杆支撑,物料在托盘上非常平稳。

4、炉门口在炉子的低部,这里的温度最低,有利于密封圈的密封和延长密封圈的寿命。

(选配)防爆系统: 防爆系统是有电磁阀、微电脑、压力显示和变送器、24V电源、交流接触器等组成。炉内的压力通过压力显示和变送器转变为电信号传递给微电脑,微电脑通过与设定的值进行比较,然后给出信号控制交流接触器,从而控制电磁阀的通断。当炉内压力大于我们设定的允许压力时,电磁阀马上开启,起到一个防爆作用,电磁阀上我们安装了出气管,用户可以接上管子把气体排往户外

该防爆系统有很多优点:

(1)、具有重复使用性:压力大于设定值时电磁阀打开,压力低于设定值时电磁阀关闭,不像机械式的防暴器,爆掉一次就无法使用。

(2)、设定值可调:用户可以根据需要通过微电脑调节电磁阀的开启压力

(3)、防爆点非常灵敏:由于采用的是微电脑和电信号,压力一到防爆点马上起爆.

(4)、防爆系统安全:起爆时没有任何碎片飞出。(如果采用机械式的可能有玻璃片飞出)

(5)、防爆系统稳定性好:由于采用的是微电脑和电磁阀,到我们的设置点一定会起爆,用户并可以试验,不像机械式无法试验,到防爆点是否会打开也有很多的不确定性。

标准配置

描述

数量


VSF1700真空气氛箱式炉

1台

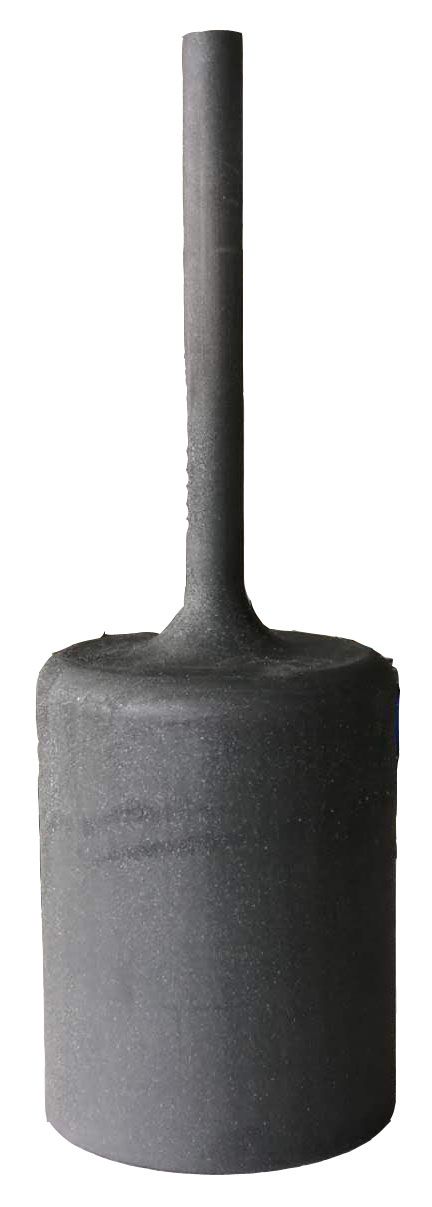

碳化硅 内胆

1个

B型热电偶

1 个

氧化铝垫砖

1 个

炉门砖

1 个

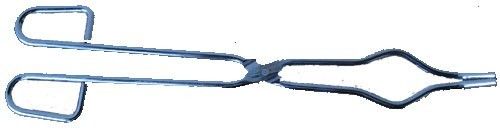

不锈钢坩埚钳

1 把

高温手套

1 pair

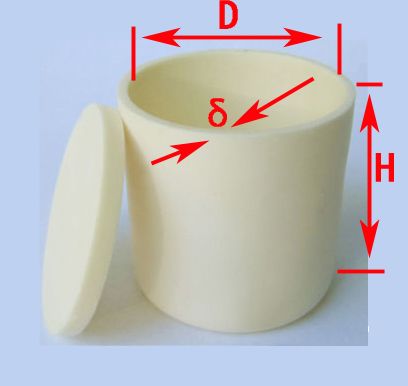

氧化铝坩埚

1 个

COM转485通讯接口

1套

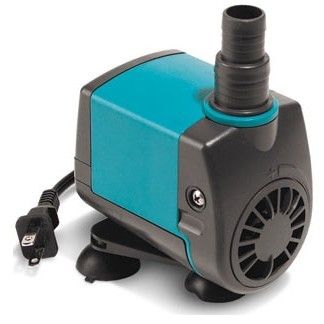

潜水泵

1 台

真空泵1 台

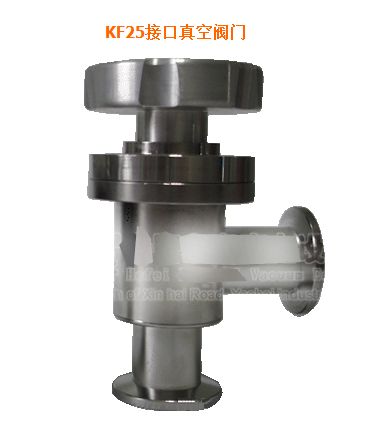

真空挡板阀1 个

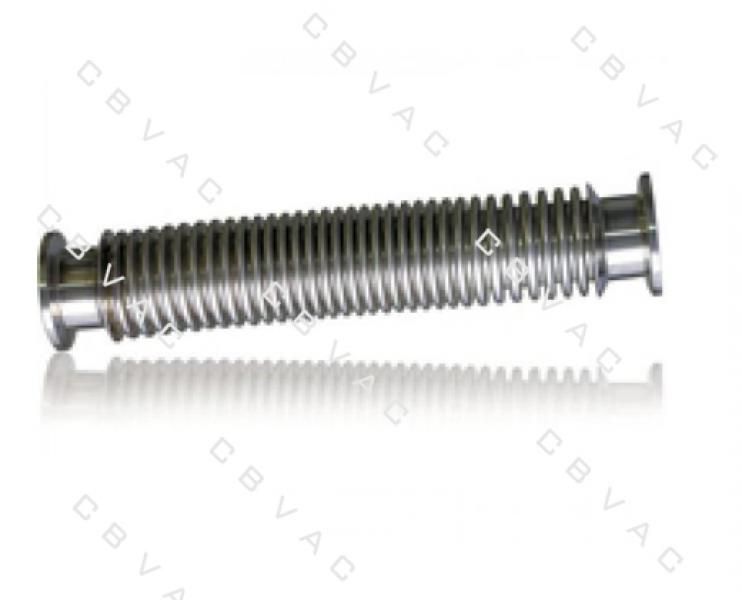

波纹管1 根
浮子流量计1 个
烟雾过滤器1 个
粉尘过滤器1 个

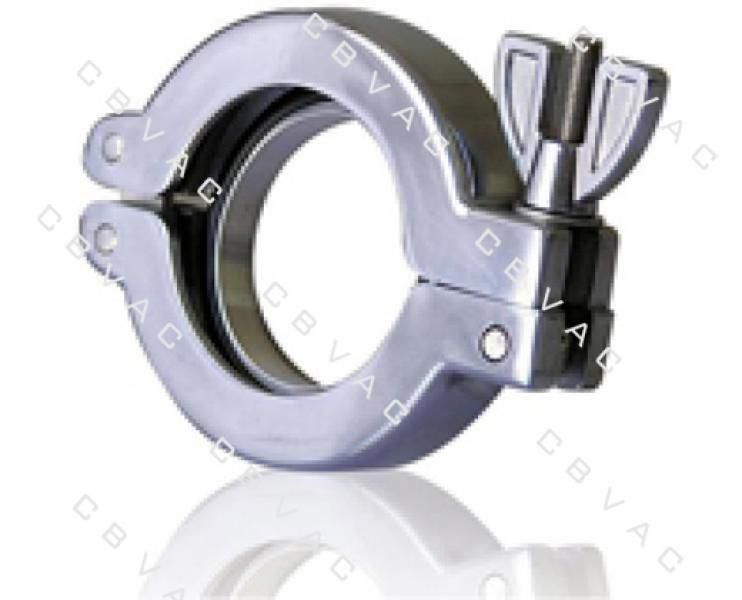

KF25卡套3 个
KF16卡套1 个
电阻真空计1 套

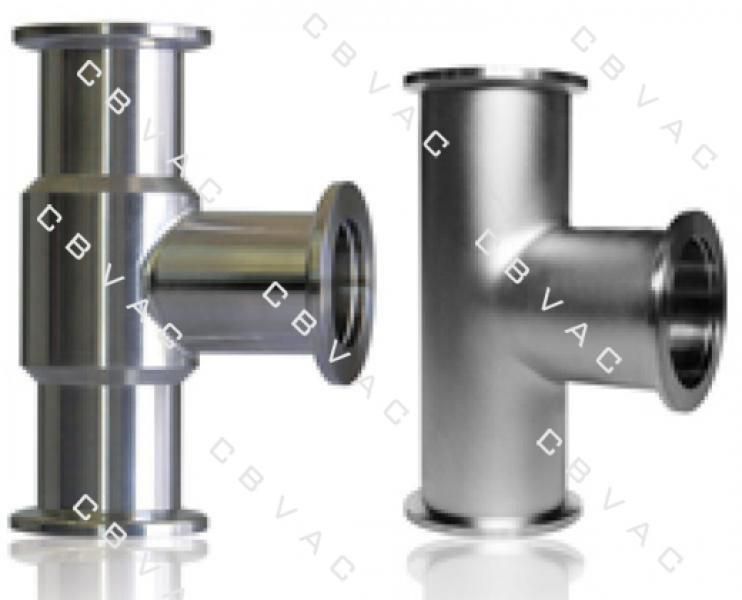

KF三通1 套

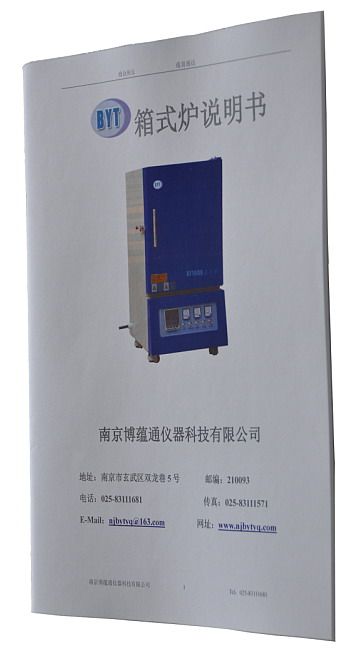

炉子说明书

1 份

软件

1 份

岛电表说明书

1 份
