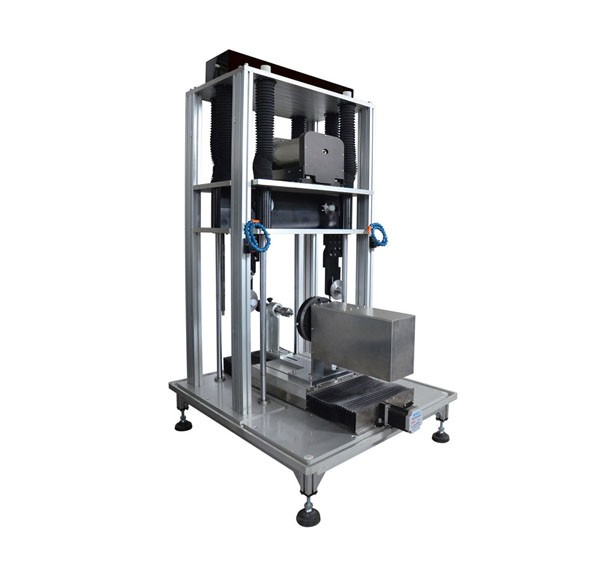

STX-1203全自动金刚石线切割机适用于切割不同硬度的材料,如陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。主要用于加工较大尺寸的贵重材料,切割尺寸可达12"。STX-1203全自动金刚石线切割机切割精度高,可以满足绝大多数材料的切割。STX-1203全自动金刚石线切割机是连续切割型金刚石线切割机,设置好切割程序后试样连续进给,无需手动调节,切割后的样品尺寸精度高,在±10μm的范围内。STX-1203全自动金刚石线切割机的切割线采用单根线循环往复的运动模式,可使用的线的长度长(≤150m),一次上线的使用寿命长,大大提高了切割效率。张紧轮采用气动张紧的模式,气压的大小可根据线径的粗细进行调整,当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当搭配摇摆机构或旋转摇摆机构时可以切割硬度较大的材料或对样品表面要求较高的大的试样。该机使用范围广,可以切割较大的样品也可以切割小样品,设计精巧,很大程度上满足了绝大多数样品的切割要求。
产品名称 | STX-1203全自动金刚石线切割机 |
产品型号 | STX-1203 |
主要特点 | 1、主电机带动金刚石切割线向下做定速移动,材料固定在工作台上不动,确保切割的稳定。 2、工作台可手动或通过程控进行360˚旋转调整。 3、采用气动张紧系统,使用进口气动元件,使张紧力更加稳定可靠。 4、PLC程序控制系统及大尺寸触屏,使操作简单快捷。 5、可根据您的需要设计各种配用工装卡具。 |
功能用途 | 1、陶瓷材料:氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等; 2、晶体材料:石墨、硅晶体(太阳能多晶硅、单晶硅)、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等; 3、玻璃材料:硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等; 4、金属材料:铁、铝、铜、钛合金、镁合金等金属及合金、有色金属(硫化锌、铁氧体)等; 5、复合材料:PVC板、碳纤维复合材料、玻璃纤维复合材料等 6、岩石材料:天然岩石、玉石、陨石、裴翠、玛瑙等精密切割,各类高价值材料的精密切片;地质光片、地质薄片(沉积岩、岩浆岩、变质岩、矿石)等开方切片。 7、热电材料:碲化铋,碲化铅、硅锗合金等 8、红外光学材料:硒化锌、硫化锌、硅、锗等晶体 9、生物医学材料: 生物塑化标本切片(人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥,牙齿等组织学标本) ;骨科软硬组织联合切片(股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等);心脑血管支架切片,结石切片等医学组织切片; ...... 注:材料硬度小于金刚石线的均可进行精密切割。 |
技术参数 | 1、电源:220V 50Hz 2、功率:<475W(max) 3、主轴电机:交流变频电机,功率250W 4、Y、Z、R轴电机:精密步进电机 5、切割线运丝速度:0-8m/s可调,数显 6、切割线总长:≤150m 7、切割线直径:≤0.45mm 8、Y轴行程:≤300mm,数显 9、Z轴行程:≤300mm,数显 10、Y、Z 轴进给示值精度:0.01mm 11、工作台转角:0-360˚,分辨率0.01˚,数显 12、工作台重复定位精度:<0.032˚ 13、切割样件尺寸:Ø300mm×300mm(max) 14、张紧系统:气动张紧,张紧气压调节范围0-1MPa 15、安 全控制装置:断线自停、急停开关 |
产品规格 | 机体尺寸:1075mm×892mm×1623mm;机体净重:约200kg |

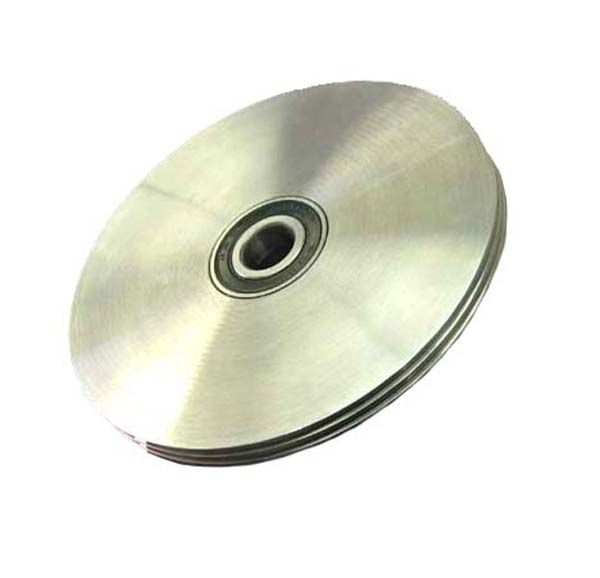

标准配件 | 1 | 张紧轮 | 2个 |
|

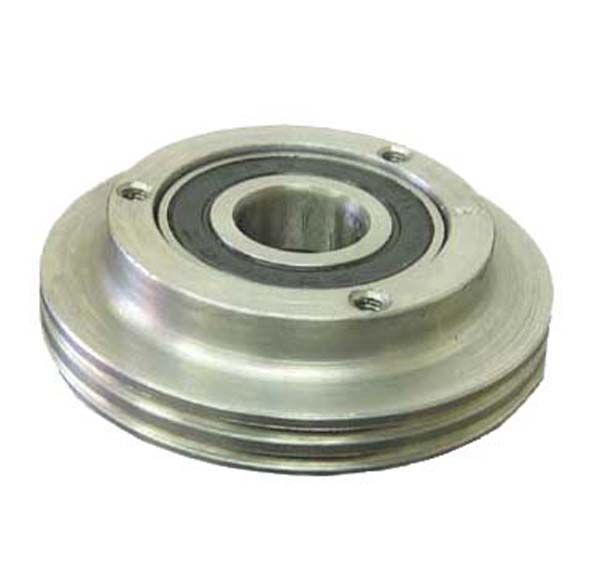

2 | 导向轮 | 2个 |
|

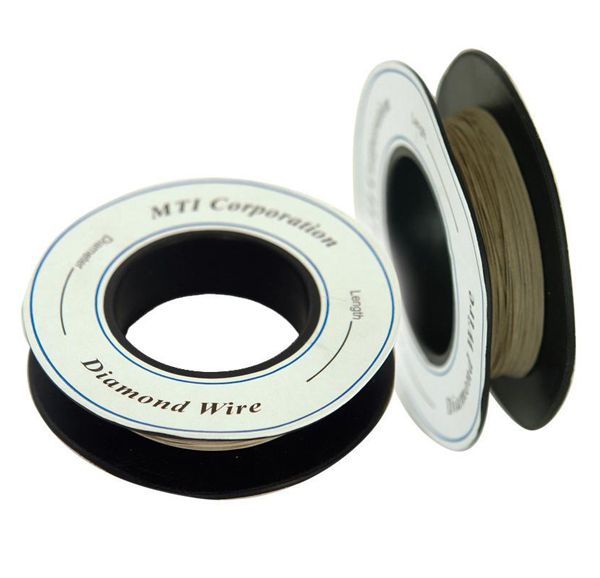

3 | 金刚石线 | 2卷 |
|
4 | 水泵 | 1个 |
|

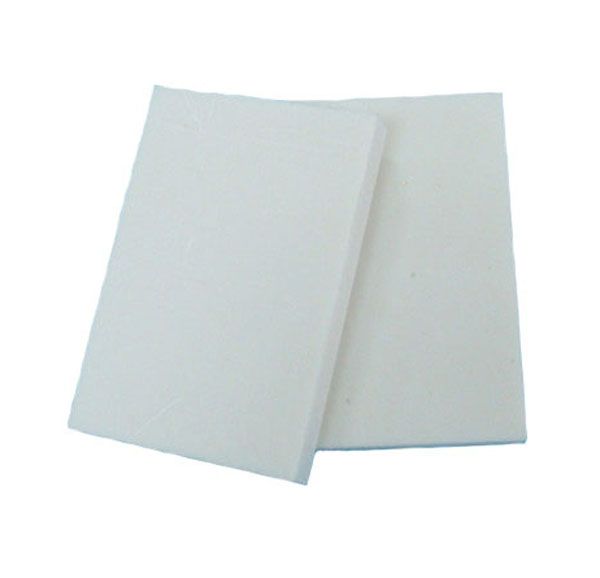

5 | 树脂陶瓷块 | 2块 |
|

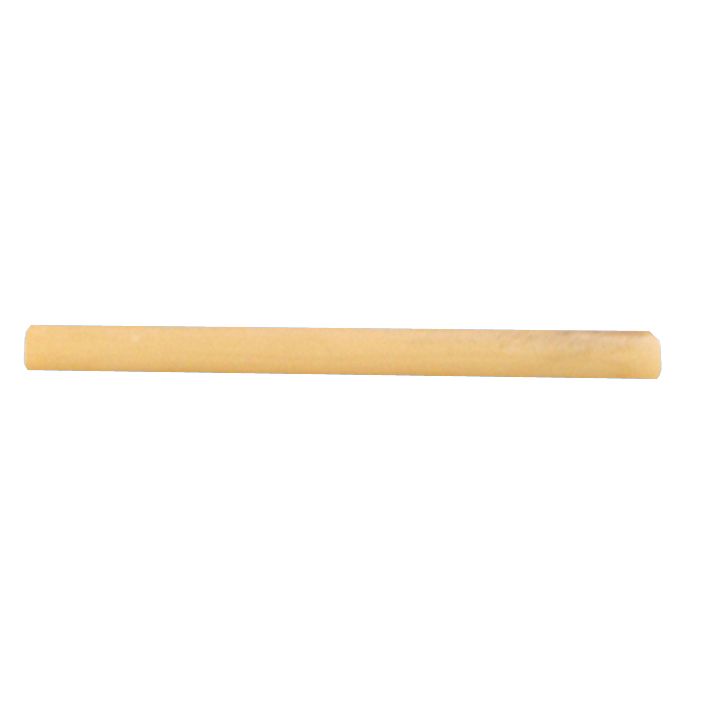

6 | 石蜡棒 | 4根 |
|
可选配件 | 1、金刚石线(Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm) |
|

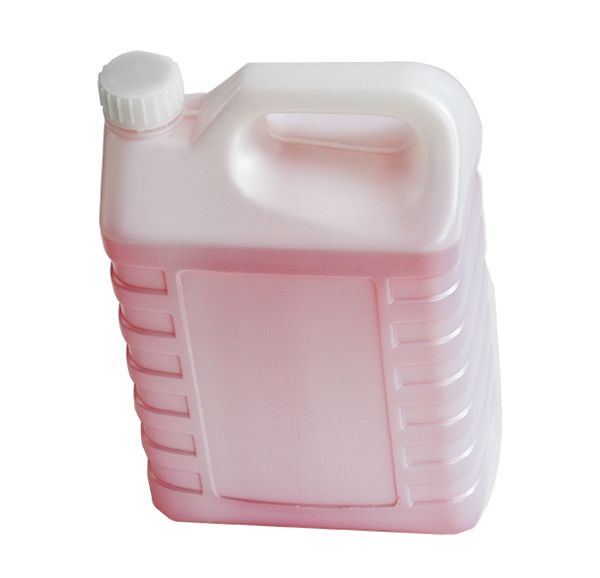

2、切割专用油 |
|

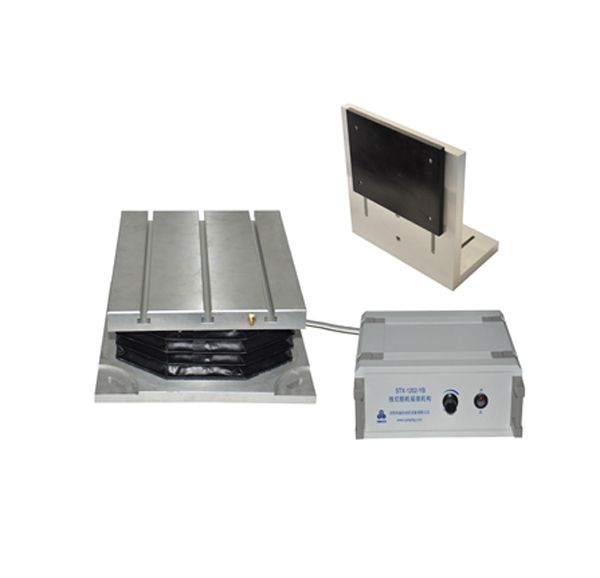

3、STX-1200-YB线切割机摇摆机构(特别适合于高硬度材料,如宝石、玉石等,或低硬度的石墨、KDP等的切割使用。) |
|

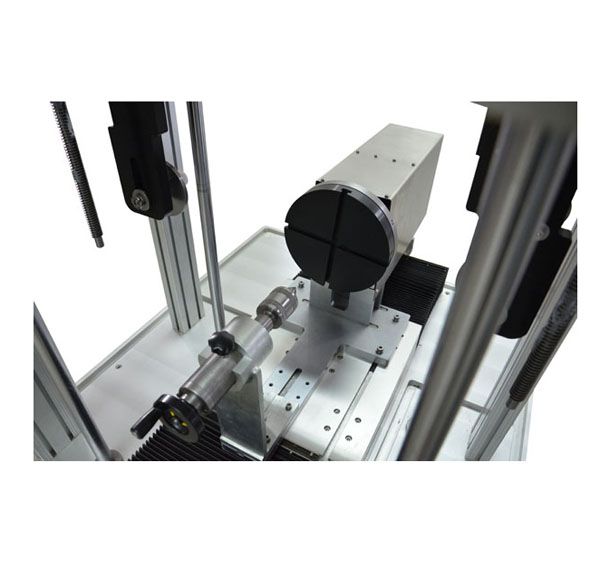

4、STX-1200-A轴摇摆旋转机构(特别适合于高硬度材料的切割使用,如玉石等。) |
|

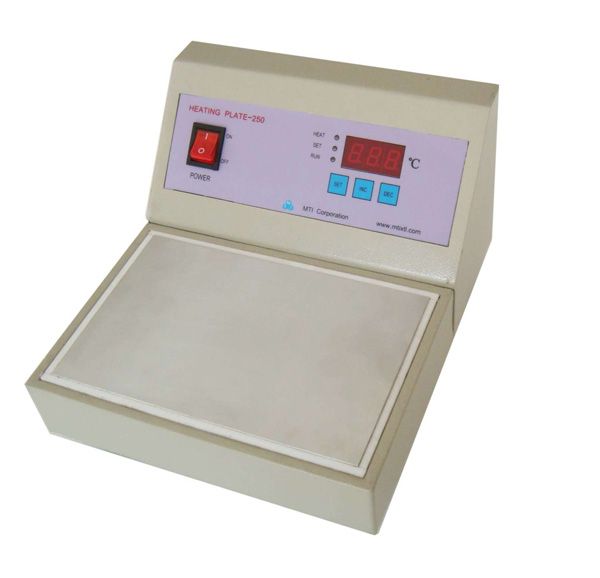

5、MTI系列加热平台 |
|

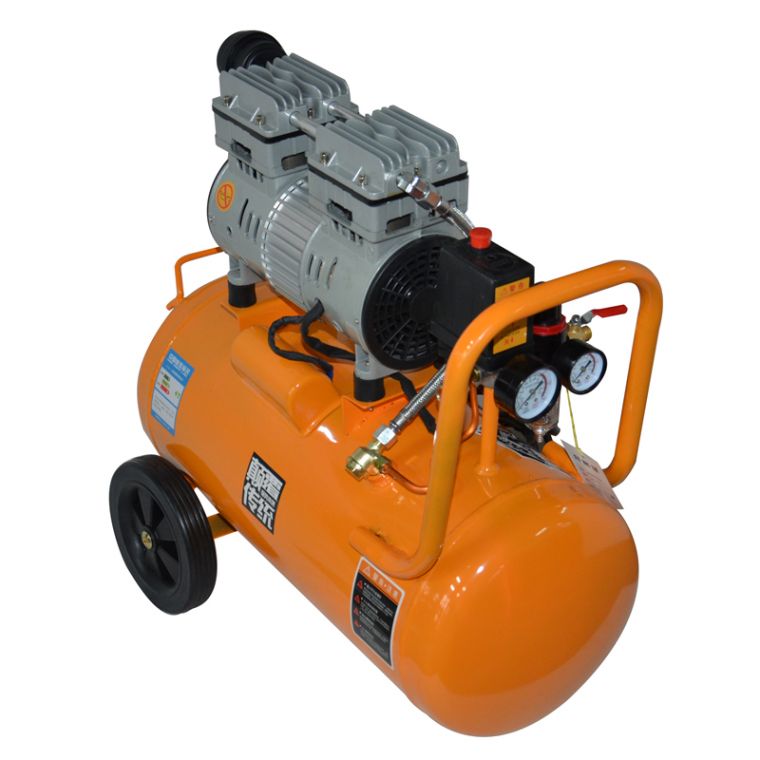

6、静音无油空气压缩机 |
|

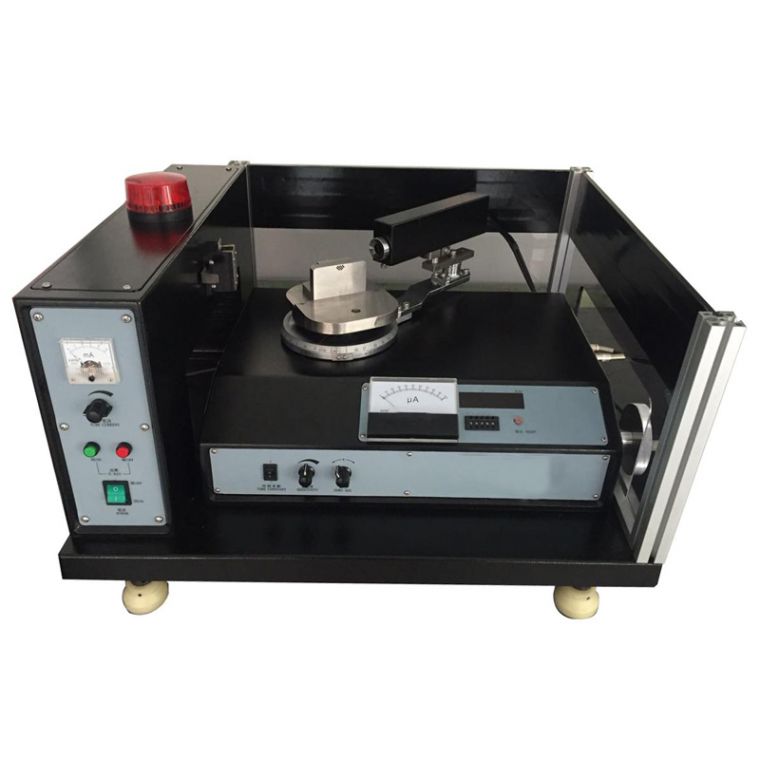

7、DX-100单晶定向仪 |
|
