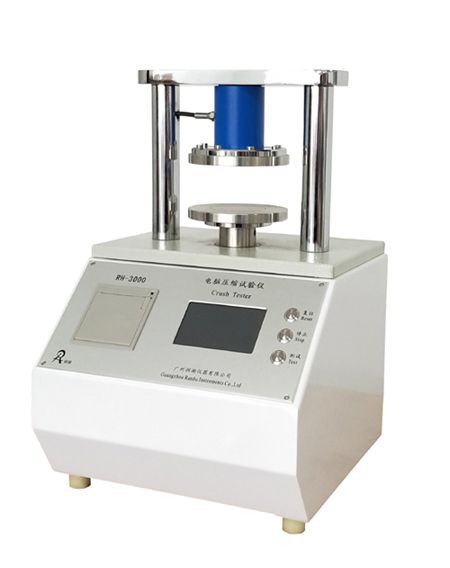

RH-3000电脑压缩试验仪是一种便于使用的仪器。主要用于瓦楞芯纸、箱纸板(牛皮挂面纸)、瓦楞纸板等的测试。适用于纸和纸板环压强度(RCT)、瓦楞芯纸平压强度(CMT)和压溃强度(CCT)，瓦楞纸板边压强度(ECT)、粘合(剥离)强度(PAT)、平压强度(FCT)及其他材料产品抗压缩强度等试验，符合GB/T2679.8、 GB/T6546、GB/T6548、GB/T2679.6、ISO13820、ISO3037、ISO7263、ISO12192 、ISO3035、GB/T1048标准 。同时，该仪器也可用于测量纸、纸板和瓦楞纸板厚度，符号ISO543、ISO3034、GB/T451.3、GB/T6547、QB/T1055标准：RCT、CMT、CCT、 ECT、PAT、 FCT.

技术参数：

测量范围：(30～3000)N

分辨力：1N

准确度：±1%

试验速度：(12.5±2.5) mm/min

返程速度(可调)： (1-80) mm/min

上下压板平行度：<0.025mm

上下压板最大距离：70mm

上下压板直径：128 mm

外形尺寸：330×350×510mm

质量：约34kg

电源：AC220V，50Hz

仪器配备相应辅具可进行的试验如下：

① 配备环压专用取样器和环压试验中心盘，进行纸和纸板环压强度试验(RCT)；

② 配备边压(粘合)试验取样器和辅助导块，进行瓦楞纸板边压强度试验(ECT)；

③ 配备剥离强度试验架，进行瓦楞纸板粘合(剥离)强度试验(PAT)；

④ 配备平压试样取样器，进行瓦楞纸板平压强度试验(FCT)；

⑤ 配备槽纹仪和辅助器具，进行瓦楞纸瓦楞压溃和瓦楞平压试验(CCT和CMT)。

⑥ 配备厚度测试垫，进行纸、纸板、瓦楞纸板厚度试验。

产品特点

1、采用高精度测力传感器和测厚传感器，出厂时准确度控制在<0.5%，优于ISO标准的±1%。测厚时，精度为0.01mm，可根据用户要求，厚度测试精度最高可达0.001mm。

2、精密滚珠丝杆传动，铝合金面板，优质不锈钢上、下压板及合理的设计，保证该仪器经久耐用。我公司专业设计编程团队还可对该仪器升级。

3、触摸屏中文显示，友好人机界面操作。全自动完成测试，具有测试数据统计处理功能,微型打印机输出，也可连接电脑操作。连接电脑时，除了可自动记忆储存结果外，还可以显示抗压曲线并保存。

4、采用高性能步进电机、美国芯片控制，保证该仪器传动精准，测试时快速、高效。

5、仪器内部专门设置校准程序，便于计量、校准部门(第三方)对该仪器进行校准。校准时，进入校准测试程序，将标准传感器放于上、下压板间，就可轻松进行示值误差校准。

测试原理：

1、环压强度测试(RCT)：纸张或纸板试样在环压专用取样器中冲取，尺寸为：152mm×12.7 mm，将该试样放置在环形中心盘中，然后置于压缩仪上、下压板间进行压溃试验，试样边缘承受不断增加的压力，直至压溃。

2、瓦楞原纸平压测试(CMT)：尺寸为152mm×12.7 mm的瓦楞原纸试样放在槽纹仪中加热起楞，用胶带固定一边，平放于压缩仪上、下压板间进行压溃试验，试样承受不断增加的压力，直至压溃。

3、瓦楞纸板边压强度测试(ECT)：边压(粘合)试验取样器切取100mm×25 mm的瓦楞纸板试样，竖放于压缩仪上、下压板间进行压溃试验，直至压溃。ECT值可表示为力除以试样长度。

4、瓦楞纸板粘合强度测试(PAT)：100mm×25 mm的瓦楞纸板试样安放在剥离强度试验架上，然后置于压缩仪上、下压板间进行压力试验，利用剥离强度试验架的特殊结构和长短针，使试样面层和芯层分离，分离时所需最大力值。

5、瓦楞纸板平压强度测试(FCT)：平压试样取样器中切取一定面积瓦楞纸板试样(100cm2 、 64.5 cm2 或32.2 cm2)，平放于压缩仪上、下压板间进行压溃试验，试样承受不断增加的压力，直至压溃，单位面积所受最大力。

6、纸、纸板和瓦楞纸板厚度测试：纸、纸板和瓦楞纸板在两测量板间受一定压力下直接测量的厚度，以mm表示。借助厚度测试垫，试样可在规定面积(纸：2cm²，瓦楞纸板：10cm²)受一定压力(100kPa或20kPa)测出厚度。
