产品原理

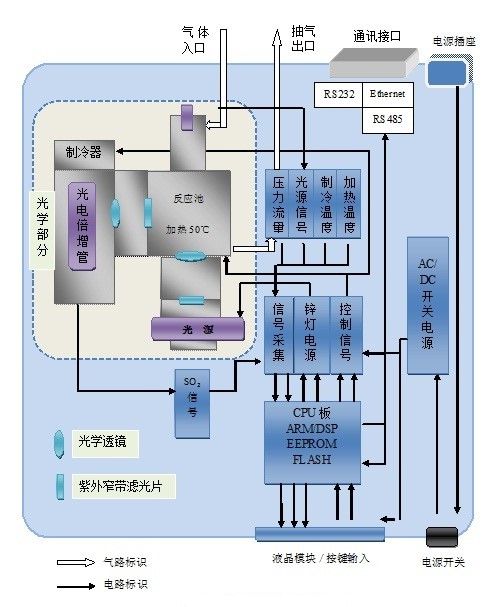

紫外荧光法二氧化硫分析仪 原理框图

二氧化硫在线分析仪锌灯经过213.8nm干涉滤光片与平凸透镜，产生单一波长的平行光，进入反应池。SO₂分子在213.8nm波长的紫外光(UV)的照射下受到激励，然后衰减至较低的能量状态，并在330nm的波长发射荧光。该荧光经过330nm滤光片的过滤和凸透镜的聚焦，聚焦后的荧光被光电倍增管(PMT)接收，荧光的光强与SO₂浓度成正比。如下式所示：

SO₂＋hv1 → SO₂*→SO₂＋hv2

二氧化硫在线分析仪前置放大电路将PMT电流信号转换成电压信号并放大到A/D采样以及显示输出。另一路光电管实时检测紫外光的光强，用来补偿由于紫外光光强的起伏导致荧光的变化。数字信号处理采用自适应数字滤波器，用于消除由于电子元件的噪声引起的测量误差。

紫外荧光法二氧化硫分析仪 光路原理示意图

功能特点

◎液晶显示 分析仪采用5.7"大屏幕液晶显示，全中文菜单。

◎数据存储 可存储5年以上小时数据及事件记录，数据存储时间长达20年。

◎键盘输入 简易按键输入，人机对话模式，操作简便。

◎具有自主知识产权的嵌入式计算机和实时操作系统控制运行，软件在线升级。

◎光闸周期性切换和光通量检测器自动检测补偿，提高系统稳定性。

◎分析仪能提供各种在线的运行参数，可输出至上位机，也可接受指令运行。

◎系统温度和压力变化自动进行补偿。

◎“自动零点”周期能连续提供真实的零点参数，保证仪器的稳定性。

◎具有自动和手动校准，可接收远程控制指令进行自动校准

◎内部故障自动诊断和报警提示，也可以通过远程诊断。

◎多种接口输出：模拟输出、电流输出、继电器输出，增强了系统兼容性。

◎系统断电后来电自动重新启动，恢复正常工作。

技术指标

◎测量原理： 紫外荧光法

◎量程范围： 0～500ppb～1000ppb(0～20ppm可扩展)任意量程设置

◎噪 音： 0.5ppb

◎检测限： 1.0ppb

◎零点漂移： ±1ppb/24h

◎80%量程漂移：±10ppb

◎20%量程精密度：5ppb

◎80%量程精密度：10ppb

◎响应时间： ≤120s(滞后20s)

◎采样流量： 700mL/min±10%

◎输 出： RS485接口，4-20mA，0-1V/2V/5V/10V，具有2个数字接口(分别用于本地数采仪，VPN实时传输、智能维护和质控系统。

◎工作环境温度： 10℃～30℃

◎工作电源：AC220V±10%，50Hz±1Hz
