传统气相色谱检测器很难胜任气体中痕量物质分析的工作，岛津公司全新开发的高灵敏度气相色谱系统Tracera，融合了专为毛细管型气相色谱仪GC-2010 Plus精心设计的BID检测器（介质阻挡放电等离子体检测器）技术，在此方面展示了强大的分析优势，完全能够满足痕量物质分析的需求。 |
高灵敏度
灵敏度高于TCD百倍以上，高于FID 两倍以上 |

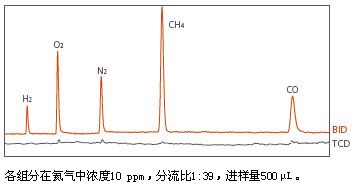

BID和TCD检测器灵敏度比较
分析永久性气体比较这两个检测器的灵敏度差异。对于有机化合物，BID检测器的灵敏度是TCD的200倍以上；对于永久性气体，BID检测器的灵敏度是TCD的几十倍以上。 |
|

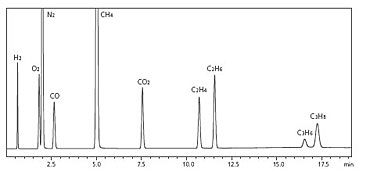

永久性气体和轻烃类化合物的高灵敏度分析
分析永久性气体和轻烃类化合物时，常规分析方法需要配置多个检测器，且在分析ppm水平的CO和CO2时，需要甲烷转化炉和FID检测器配合才能进行分析。此时，如果使用BID检测器则完全不同，它可以替代这两个装置，实现无机气体和轻烃类混合物的高灵敏度同时分析。 |
|

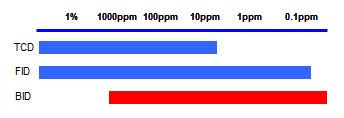

检测浓度范围对比
注：图中所示为推荐检测浓度范围，实际分析中可能会因化合物结构、分析条件和仪器的不同而有所差异。 |
|
高通用性
全新开发的通用型检测器
单一检测器完全满足复杂分析要求 |
BID和FID检测器灵敏度比较
FID检测器对C-H键化合物响应良好，是烃类化合物分析的理想选择，但对含羰基、羧基、羟基（-OH）、醛基（-CHO）、卤素（氟，氯等）化合物的响应较差或无响应。相比较而言，BID检测器可以极大提高上述化合物的灵敏度，且灵敏度几乎无差异。 |
|

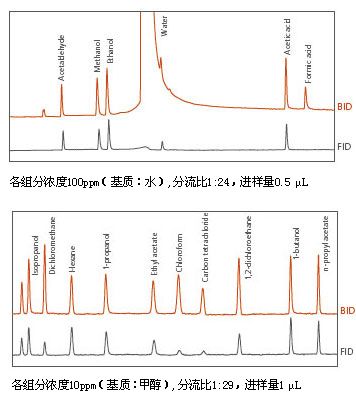

灵敏度比较

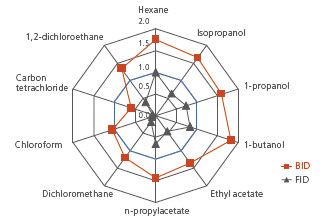

右图所示为不同溶剂在FID和BID上的响应差异。正己烷的响应值设定为1，所有化合物BID的灵敏度均高于FID，且相对响应值较为均一。 |
|

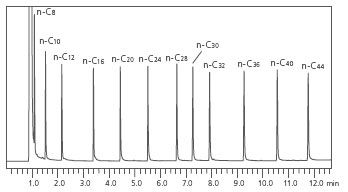

分析高沸点化合物
BID的设定温度可达350℃，完全满足n-C44以下石蜡混合物的分析要求。 |
|
高稳定性
介质阻挡放电等离子体生成技术保证仪器长期分析稳定性 |
新型等离子体技术满足痕量分析的要求

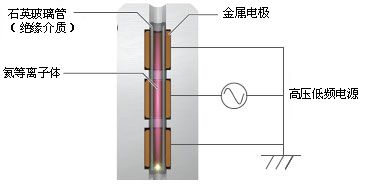

新型BID检测器（介质阻挡放电等离子体检测器）主要通过介质阻挡放电产生的氦等离子体进行电离（离子化），是一种灵敏度极高的通用型检测器。在较低温度下，通过在石英玻璃管上加高电压，产生具有极高光子能量（17.7eV）的氦等离子体。
色谱柱流出的组分在氦等离子体的能量轰击下离子化，收集极检测离子信号，输出色谱峰。
BID检测器是岛津公司与日本大阪大学工程学研究生院原子和分子技术中心Katsuhisa Kitano博士的合作研究成果，目前已获得3项美国专利，4项专利待审批。 |
|

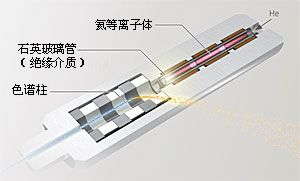

左图为BID检测器等离子体发生室，其放电电极与等离子体无任何接触，此耐用式结构设计使BID完全不需要仪器维护或消耗品更换。 |
|
长期分析稳定性实验

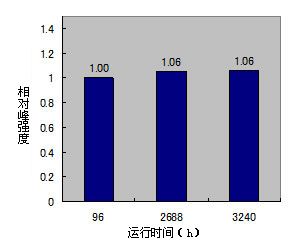

为评估长期分析稳定性，BID检测器进行了灵敏度稳定性实验，分别在仪器连续运行96h、2688h、3240h时读取峰强度值，96h时响应值设定为1，计算2688h和3240h数值，如右图所示，其差异可以忽略。 |
|

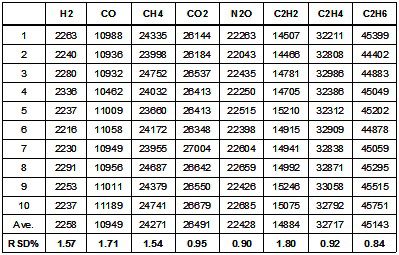

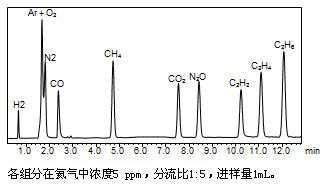

痕量气体分析重现性实验
样品中各组分浓度约5ppm，采用定量环进样方式对样品进行一系列重现性实验，峰面积的重现性良好，RSD在0.84%–1.80%之间。 |
|
相关应用
单一系统完全满足多种分析要求
高灵敏度气相色谱系统Tracera是基于GC-2010 Plus平台，融合岛津全新开发的BID检测器（介质阻挡放电离子化检测器），属于通用型气相色谱仪。
人工光合成研究中的反应产物分析

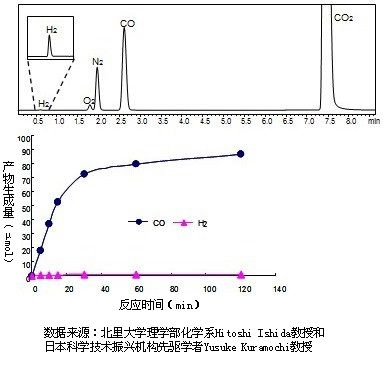

人工光合成是光催化领域的一个分支，通过模仿植物的光合作用，将水分解后产生氢气，并进行存贮，以获得能源的技术。人工光合成是公认的有望成为继光伏发电、太阳能、生物能之后的第四大可再生能源。下图所示为光催化二氧化碳还原反应中生成CO和H2的同时分析。 |
从图中可以看出，CO的生成量随着时间延长迅速增加，反应末期，增速逐渐放缓。
Tracera系统可通过单检测器和单载气，实现CO和H2的高灵敏度同时分析。 |
|

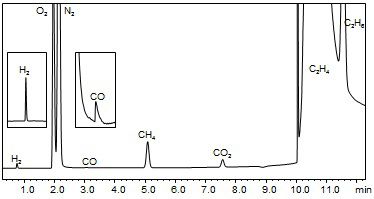

乙烯的杂质分析
乙烯是一种重要的有机化工原料，用来合成多种高分子化合物，须测定原料乙烯的纯度。下图所示为乙烯的杂质分析： |
以H2(30 ppm)、CO(2 ppm)、CO2(15ppm) 、CH4(30 ppm)为痕量杂质进行分析。
Tracera可通过单检测器和单载气，实现永久气体和轻烃类杂质成分的高灵敏度同时分析。 |
|
锂离子电池产生气体分析
评估锂离子电池的性能老化状况时，常常需要分析电池衰退过程中产生的气体。Tracera是气体分析的理想选择。下图所示为锂离子电池产生气体分析： |
从锂离子电池中提取气体并稀释，导入气相色谱仪进行分析。
Tracera可通过单检测器和单载气，实现锂离子电池生成气分析。 |
|
