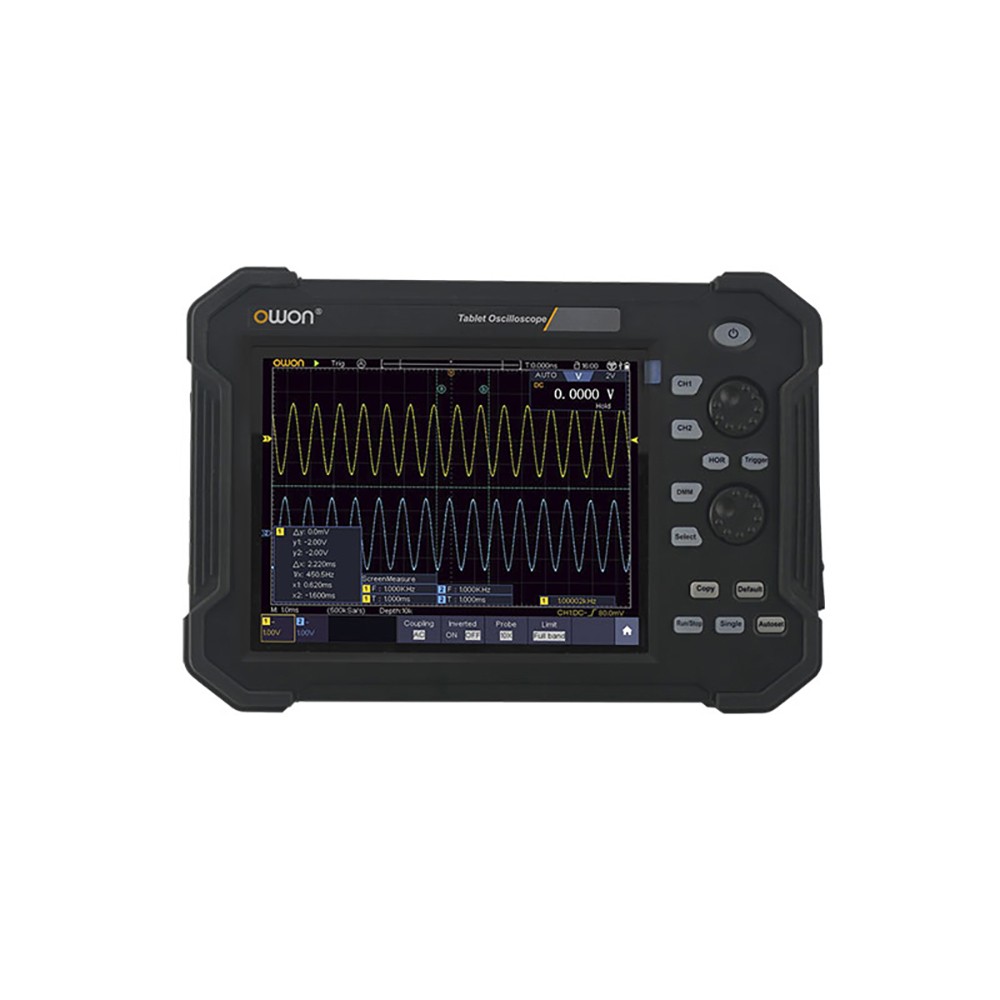

+ 示波器+万用表双功能合一(2通道机型)
+ 带宽最高120MHz,v实时采样率1GS/s
+ 最高可选14位高精度垂直分辨率
+ 最高 40M 存储深度，45,000 wfms/s 波形刷新率
+ 低本地噪声，小信号测试更准确
+ 8 英寸(800 x 600)多点触控液晶屏
+ 支持SCPI、 LabVIEW
+ 多种高级触发和解码功能
+ USB host, USB device,LAN,WIFI(选配)通信接口
技术参数
型号 | TAO3072A |
|---|
| 带宽 | 70MHz |
| 采样率 | 1GS/s |
| 垂直分辨率(A/D)) | 8bits/12bits/14 bits |
| 存储深度 | 40M |
| 波形刷新率 | 75,000 wfms/s |
| 时基范围(s/div) | 1ns/div - 1000s/div, step by 1 - 2 - 5 |
| 通道 | 2 |
| 显示 | 8英寸(800×600)TFT LCD，多点触控电容屏 |
| 输入阻抗 | 1MΩ±2%，与15pF±5pF并联 |
| 最大输入电压 | 1MΩ ≤ 300Vrms; |
| 探头衰减系数 | 0.001X - 1000X, step by 1 - 2 - 5 |
| 频率稳定度 | ±2.5ppm |
| 输入耦合 | DC, AC, GND |
| 垂直灵敏度 | 1mV/div - 10V/div (at input) |
| 触发类型 | 边沿, 视频, 脉宽, 斜率, 欠幅(Runt), 超幅(Windows Trigger), Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN ( 可选) |
| 解码类型(可选) | I2C, SPI, RS232, CAN |
| 触发方式 | 自动, 正常, 单次 |
| 自动测量 | 峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数 |
| 数学操作 | ＋, －, ×,÷, FFT，自定义函数运算 |
| 存储波形 | 100组 |
| 通信 | USB, Pass/Fail, LAN, WIFI(选配) |
| 频率计 | 支持 |
| 电池 | 7.4V, 8000mAh，5小时操作 |
| 尺寸 | 270x191x48(mm) |
| 重量(仪器不含配件) | 约1.7公斤 |
万用表参数(仅支持双通道机型)
显示 | 电压 | 电流 | 阻抗 | 二极管 | 自动测量 |
|---|
| 4 1/2位 | mV:20.000mv-200.00mv
DCV: 2.0000V – 1000.0V
ACV: 2.0000V – 750.0V | ACD: 20.00A
ACA: 20.00A | 200.00Ω - 100.00MΩ | √ | √ |
具体参数可根据需求定制，说明书如有更新不再另行通知。
