应用
| 适用于测量低粘度、非结晶的气态或液态介质。尤其适用于煤气相关的设备,附件及安装领域。 在使用测量煤气或蒸汽时,此表的使用必须符合EN837-2标准所规定安全使用规范(见附录)。 |

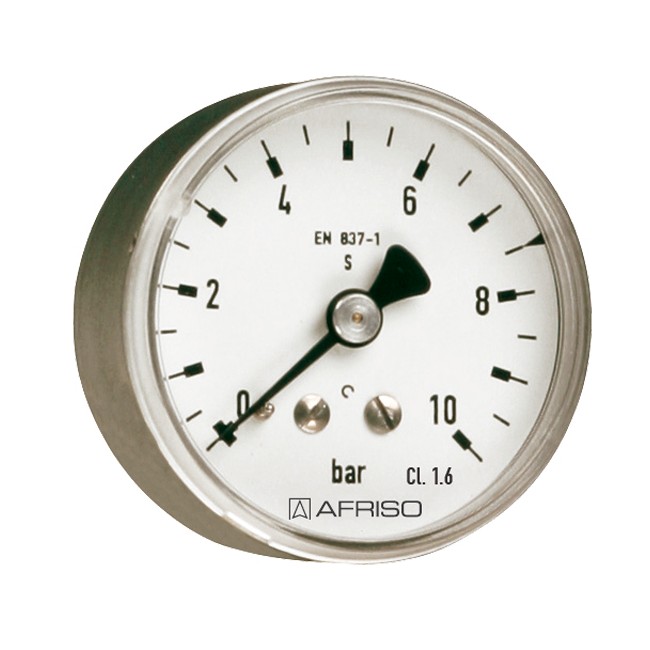

型号 | D3 |
公称直径 | 50-63 |
标准 | EN 837-1-S2 |
精度等级( EN 837-1/6 ) | 1.6 |
量程( EN 837-1/5 ) | -1/0 bar到 -1/+15 bar 0/1 bar到 0/400 bar |
负载范围 | 静态负载:3/4 x满量程 动态负载:2/3 x满量程 瞬间负载:满量程 |
工作温度 | 介质温度: Tmax= +60 ℃ 环境温度: Tmin= -20 ℃; Tmax= +60 ℃ |
温度影响 | 如果测量元件的温度偏离+20℃,会产生一定偏差: 温度上升:约±0.4%/10K 温度下降:约±0.4%/10K 满量程的百分比值 |
防护等级 | IP 32 (EN 60529) |
过程连接 | 铜合金,径向或中心轴向 G1/4B–扳手尺寸SW14 ( EN 837-1/7.3 ) |
测量元件 | 弹簧管,铜合金 ≤ 40 bar “C”型管 > 40 bar螺旋管 |
机芯 | 铜合金 |
表牌 | 铝,白色 表牌印刷为黑色 |
指针 | 铝,黑色 |
表壳 | 不锈钢304,卸压后盖 |
视窗 | 塑料,按压式 |
| ■与介质接触部件为不锈钢 ■与介质接触部件去油去油脂 ■氦气测漏 ■特殊刻度 ■其他连接螺纹 ■ NG 40 G1/8B–扳手尺寸SW12 ( EN 837-1/7.3 ) ■限流螺丝 |
