LCR测试仪IM3536

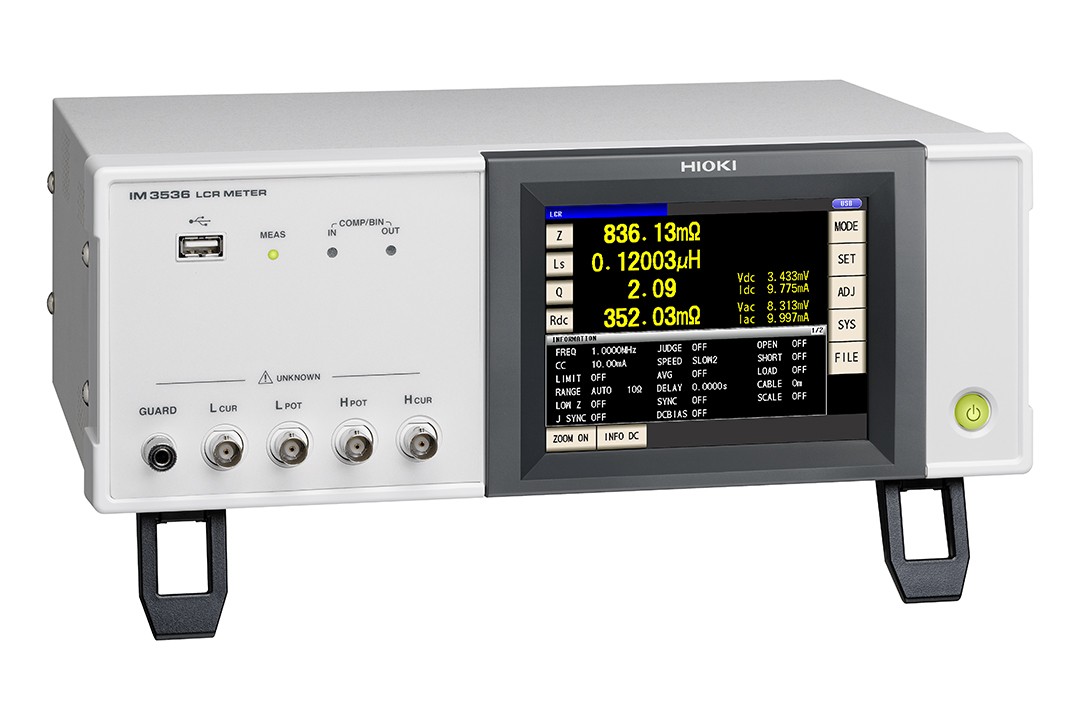

LCR测试仪IM3536图片
型号:IM3536
品牌:HIOKI(日置)
产地:上海


产品介绍

● 测量频率DC,4Hz~8MHz

● 测量时间:最快1ms

● 基本精度:±0.05% rdg

● 1mΩ以上的精度保证范围,也可安心进行低阻测量

● 可内部发生DC偏压测量

● 从研发到生产线活跃在各种领域中

基本参数

测量模式LCR(单一条件下测量),连续测量(保存条件下连续测量)

测量参数

Z, Y, θ, X, G, B, Q, Rdc(直流电阻),Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
测量量程100 mΩ~100 MΩ, 10档量程(所有参数由Z规定)
显示范围Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999 GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等
基本精度Z: 0.05 % rdg. θ: 0.03°(代表值,精度保证范围:1mΩ~200MΩ)
测量频率4 Hz~8 MHz (10 mHz~100 Hz步进)
测量信号电平[V模式, CV模式]的[通常模式]

4 Hz~1.0000 MHz: 10 mV~5 V (最大50 mA)

1.0001 MHz~8 MHz: 10 mV~1 V (最大10 mA)

[V模式, CV模式]的[低Z高精度模式]

4 Hz~1.0000 MHz: 10 mV~1 V (最大100 mA)

[CC模式]的[通常模式]

4 Hz~1.0000 MHz: 10 μA~50 mA (最大5 V)

1.0001 MHz~8 MHz: 10 μA~10 mA (最大1 V)

[CC模式]的[低Z高精度模式]

4 Hz~1.0000 MHz: 10 μA~100 mA (最大1 V)

[直流电阻测量]: 1 V固定

DC偏压发生范围:DC电压0~2.50 V (低Z高精度模式时0 ~1 V)
输出阻抗通常模式:100 Ω, 低Z高精度模式: 10 Ω
显示彩色TFT5.7英寸,触摸屏
功能比较器、BIN测量(2个项目10种分类),触发功能、开路·短路补偿、接触检查、面板保存·读取功能、存储功能
接口EXT I/O (处理器), /USB/U盘/LAN/GP-IB/RS-232C, BCD输出
电源AC 100~240 V, 50/60 Hz, 50 VA max
体积及重量330W × 119H × 230D mm, 4.2 kg
附件电源线×1,使用说明书×1,CD-R(通讯说明书,LCR应用光盘)×1
