硅光集成是指利用CMOS工艺平台，将实现高性能调制、探测、传输和复用等功能的器件集成在同一芯片上，通过规模集成面向片上和片间光互连、高速光通信、集成传感和智能计算等提供性能更优、更具性价比的芯片和组件，其中低功耗、高性能的光开关是硅光集成在上述应用场景中需要的核心器件。

当前，硅光集成开关器件主要采用马赫-曾德干涉仪或微环谐振器的结构设计，这些器件存在如占用空间大、对外界温度敏感，以及需要持续的外部电源来维持开关状态导致高静态功耗等不足，这为高密度的硅光集成带来了额外困难。非易失性相变材料得到关注和研究，例如，研究将Ge₂Sb₂Te₅集成到光子器件中以实现具备可重构功能的硅光器件。然而，普通的Ge₂Sb₂Te₅薄膜在反复相变的过程中结构稳定性较差，消光比被制约在10dB量级。针对这一问题，中国科学院上海微系统与信息技术研究所硅光课题组研究员武爱民团队等提出对Ge₂Sb₂Te₅薄膜进行离散化的结构设计，将支持局域共振的亚波长结构Ge₂Sb₂Te₅集成于标准450nm宽的单模硅光波导上，研制出具有高消光比、小尺寸、低能耗和良好结构稳定性的片上光子开关。

科研团队提出的器件结构由单模硅光波导和三个级联的Ge₂Sb₂Te₅纳米盘组成(图a)，总体积仅为0.229μm²×35nm。在通讯波段，Ge₂Sb₂Te₅是具有高光学对比度的材料，非晶态下，Ge₂Sb₂Te₅的折射率(n)与硅相近，且具有较低的消光系数(k)，而在晶态中，Ge₂Sb₂Te₅的折射率将增大两倍，通过改变GST纳米盘的相态可以调制沿波导传输的光强。如图b所示，当Ge₂Sb₂Te₅处于非晶态时，波导中的光可以正常通过(上图)；当Ge₂Sb₂Te₅处于晶态时，沿波导输入的入射光被Ge₂Sb₂Te₅级联微盘吸收或散射，实现对入射光的截止。受益于Ge₂Sb₂Te₅的非易失性，光开关的开关状态是可持续的，在施加控制脉冲后不会产生额外能量能量消耗。实验中，通过对光开关施加不同能量的泵浦脉冲光，以精确的方式加热GST纳米盘以切换它们的相位实现对相变材料的调控，此时波导中传输率的变化和脉冲能量的关系如图c所示。实验测得，该器件在C波段实现了高达27dB的超高消光比，并在70nm的宽带范围内保持20dB以上的高消光性能(图d)，通过施加特定能量的光脉冲可对不同级状态的光开关实现复位操作(图e)。Ge₂Sb₂Te₅材料本身已在CMOS平台上具备加工能力，与单模波导制备的光开关结合可直接应用于规模化集成的光子芯片中。该研究提出的基于共振光子学的开关器件有望在大规模集成的光互连和光计算新型架构等方面发挥重要作用。

相关研究成果以Ultracompact High-Extinction-Ratio Nonvolatile On-Chip Switches Based on Structured Phase Change Materials为题，在线发表在Laser & Photonics Reviews上。研究工作得到国家重点研发计划、国家自然科学基金、上海市硅光重大专项和中科院青年创新促进会的支持。浙江大学科研人员参与研究。

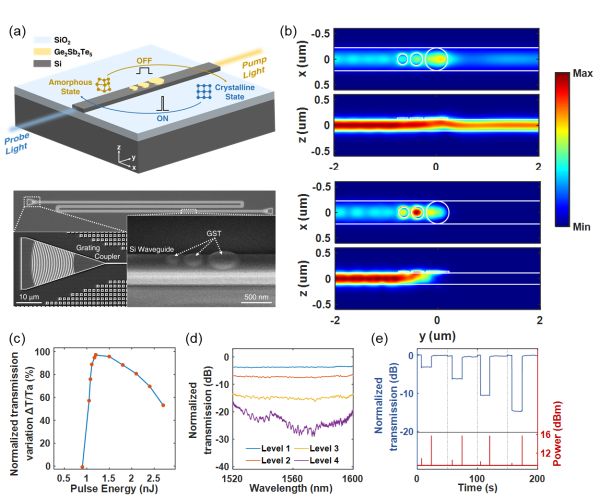

(a)亚波长相变硅光开关结构示意图及SEM照片；(b)器件分别处于ON(上图)和 OFF(下图)开关状态时的光场强度分布；(c)不同能量的单个晶化脉冲对光开关传输率的影响；(d) 多级光开关各级传输谱测试结果；(e)光开关复位操作测试结果
